2.1.3 AT89S51/AT89S52单片机的引脚及其功能

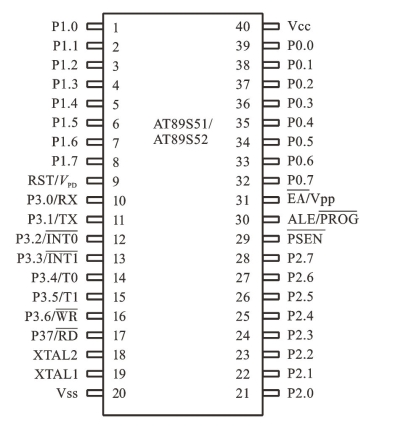

AT89S51/AT89S52单片机采用40引脚双列直插式DIP封装方式，引脚如图2.2所示。
图2.2 AT89S51/AT89S52单片机引脚图
40个引脚按其功能可分为电源引脚和时钟引脚、控制引脚和I/O口引脚。下面分别介绍其功能。
1.电源引脚和时钟引脚
1）电源引脚Vcc、Vss
电源引脚接入单片机的工作电源：Vcc（40引脚）接+5V电源，Vss（20引脚）接地。
2）时钟引脚XTAL1、XTAL2
两个时钟引脚XTAL1、XTAL2外接晶体，与片内的反相放大器构成一个振荡器，其为单片机提供时钟控制信号。
XTAL1（19引脚），接外部石英晶体的一端。在单片机内部，该引脚是一个反相放大器的输入端，这个反相放大器构成了片内振荡器。当采用外部时钟时，对于HMOS单片机，该引脚接地；对于CHMOS单片机，该引脚作为外部振荡信号的输入端。
XTAL2（18引脚），接外部石英晶体的另一端。在单片机内部，该引脚接至上述振荡器的反相放大器的输出端。当采用外部振荡器时，对于HMOS单片机，该引脚接收振荡器的信号，即把此信号直接接到内部时钟发生器的输入端；对于CHMOS单片机，此引脚应悬空。
若要检查单片机的振荡电路是否工作正常，可以使用示波器查看XTAL2是否有脉冲信号输出。
2.控制引脚
1）RST/VPD（9引脚）
RST为复位信号输入端，高电平有效，即使单片机恢复到初始状态，此引脚也有效。在此引脚加上持续时间大于2个机器周期的高电平，单片机即可复位。单片机正常工作时，此引脚为0.5 V低电平。
VPD为备用电源引脚。当主电源发生故障，降低到某一规定值的低电平时，将+5 V电源自动接入RST端，为内部RAM提供备用电源，以保证片内RAM中的信息不丢失，从而使单片机在复位后能继续正常运行。
2）
（29引脚）
片外程序存储器读选通信号线，低电平有效。当访问片外程序存储器时，程序计数器（PC）通过P2口和P0口输出16位指令地址，
作为程序存储器读信号，输出负脉冲将相应存储单元的指令读出并送到P0口，供单片机执行。
同样可驱动8个TTL门输入。
3）ALE/
（30引脚）
当访问外部存储器时，P0口输出的低8位地址由ALE输出的控制信号锁存到片外地址锁存器，P0口输出地址低8位后，又能与片外锁存器传送信息。换言之，由于P0口用于地址/数据复用口，因而P0口的信息究竟是地址还是数据完全由ALE来定义。在ALE高电平期间，P0口一般出现地址信息，在ALE下降沿期间，将P0口的地址信息锁存到片外存储器；在ALE低电平期间，P0口一般出现指令和数据信息。平时不访问片外存储器时，该端口也以1/6的时钟频率固定输出正脉冲，因而也可作为系统中其他芯片的时钟源。ALE可驱动8个TTL门。
值得注意的是，此引脚在单片机工作时，它输出脉冲，可作为判定单片机是否工作的一个条件。用LED测量线进行高、低电平有效的测量，就可把其输出的脉冲测量出来。这个脉冲，原来是为外接存储芯片锁存地址服务的，但在不使用的时候，却成了多余的干扰源。为了解决这一问题，AT89S51/AT89S52芯片设置了专门的控制寄存器，用指令禁止它的输出，在没有写指令禁止的情况下，单片机工作时，它输出脉冲。
为片内程序存储器的编程脉冲输入端，低电平有效。
4）
/Vpp（31引脚）
为片外程序存储器选通端。该引脚有效（低电平）时，只选用片外程序存储器，对内部无程序存储器的8031单片机来说，
必须接地，当
为高电平时，CPU访问程序存储器有两种情况：
（1）地址小于4 KB时访问内部存储器；
（2）地址大于4KB时访问外部存储器。
对于EPROM型的单片机，在EPROM编程时，此引脚用于施加21 V编程电压Vpp。
3.I/O口引脚
AT89S51/AT89S52单片机共有4个并行I/O口（都是8位的），用于传送数据和地址，但每个接口的结构各不相同，因此在功能和用途上有一定的差别。
1）P0口（39～32引脚）
P0.0～P0.7统称为P0口。P0为三态双向口，P1～P3口为准双向口（用作输入时，对端口的输出锁存器必须先写“1”）或地址/数据分时复用口，传输片外存储器低8位地址。P0口是一个特殊端口，其引脚作为I/O口时，若要输出高电平，必须外接上拉电阻。
2）P1口（1～8引脚）
P1.0～P1.7统称为P1口。P1口为通用I/O口，是一个有上拉电阻的准双向口。
3）P2口（21～28引脚）
P2.0～P2.7统称为P2口。P2口为准双向I/O口，或与P0口配合传输片外存储器高8位地址。
4）P3口（10～17引脚）
P3.0～P3.7统称为P3口。P3口除为准双向I/O口外，还可以将每一位用于第二功能。
