3.5.3 单片机中断系统设计的应用编程
1.应用电路

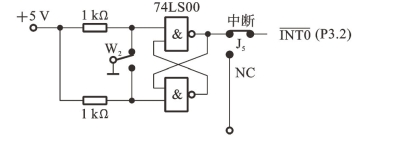

ISP实验板上中断实验电路连线如图3.23所示。
图3.23 中断信号产生电路
注意：用不同的实验方式，元件标识是有区别的。两个与非门构成消抖电路。图3.23中粗黑线为短接块。用短接块将J5连向
时，脉冲源向单片机的外部中断
引脚提供中断所需的脉冲，每按两次开关W2，电平变反一次，产生一个跳变沿，作为外部中断
的中断请求信号。
2.应用内容
1）设计及要求
设计如下。
（1）按下中断键后，进入中断服务程序，使得段值移一位。
（2）主程序为P1口接6个LED，实现每次亮一个LED的流水灯；外部中断0（INTO）为下降沿触发，INT0中断服务程序是接在P0口的4个LED闪烁3次后返回主程序。
（3）主程序为P1口接6个LED，首先点亮所有LED，然后每次熄灭一个LED，当P1口所有LED全部熄灭时，再点亮所有LED，进入到下一循环。
要求：通过实验，熟练掌握外部中断资源的应用。
2）解析
（1）在设计中断时，要注意的是：哪些功能应该放在中断程序中，哪些功能应该放在主程序中。一般来说，中断服务程序应该做最少量的工作，这样做有很多好处。首先系统对中断的反应面更宽了，有些系统如果丢失中断或对中断反应太慢将产生十分严重的后果。这时有充足的时间等待中断是十分重要的。其次它可使中断服务程序的结构简单，不容易出错。
中断程序中放入的内容越多，它们之间越容易起冲突。简化中断服务程序意味着软件中将有更多的代码段。但可把这些都放入主循环中，中断服务程序的设计对系统的成败有至关重要的作用，要仔细考虑各中断之间的关系和每个中断执行的时间，特别要注意那些对同一个数据进行操作的ISR。
（2）中断函数不能传递参数。
（3）中断函数没有返回值。
（4）中断函数调用其他函数，要保证使用相同的寄存器组，否则出错。
（5）中断函数使用浮点运算要保存浮点寄存器的状态。
3）参考程序

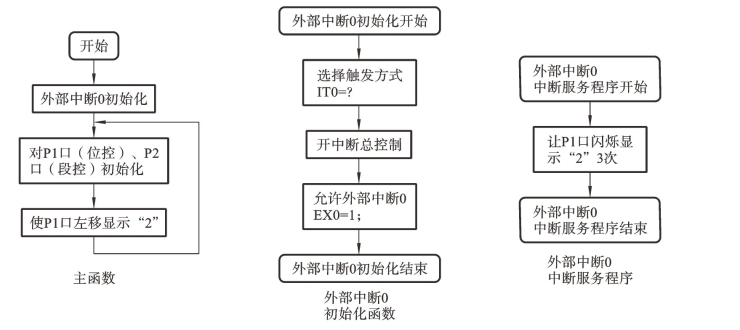

根据设计（1），程序流程图如图3.24所示。
图3.24 程序流程图（1）

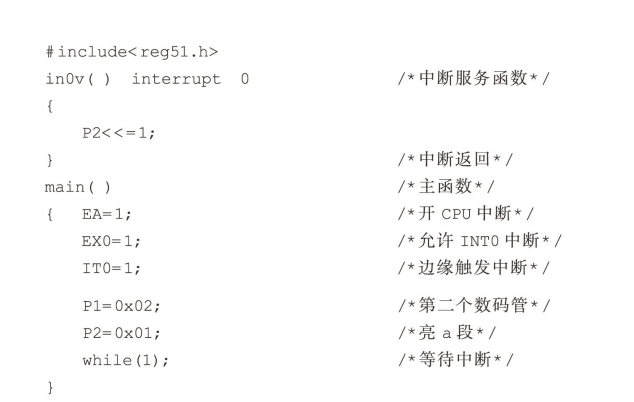

参考程序如下。
根据设计（2），程序流程图如图3.25所示。
图3.25 程序流程图（2）
参考程序如下。
根据设计（3），实验电路设计如下。

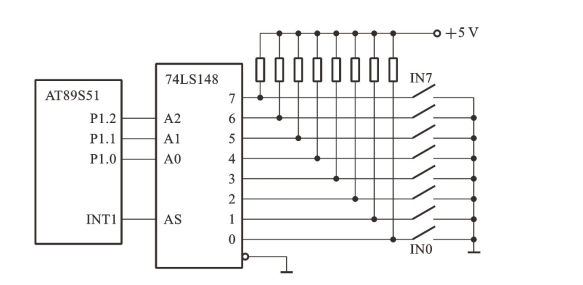

在实际应用中，可以采用优先级解码芯片（如74LS148），把多个中断源信号作为一个中断。如图3.26所示，在有8个中断源的情况下，经74LS148优先解码后，只占3个I/O引脚就可分辨8个中断源，从而节省I/O资源。
图3.26 中断电路图

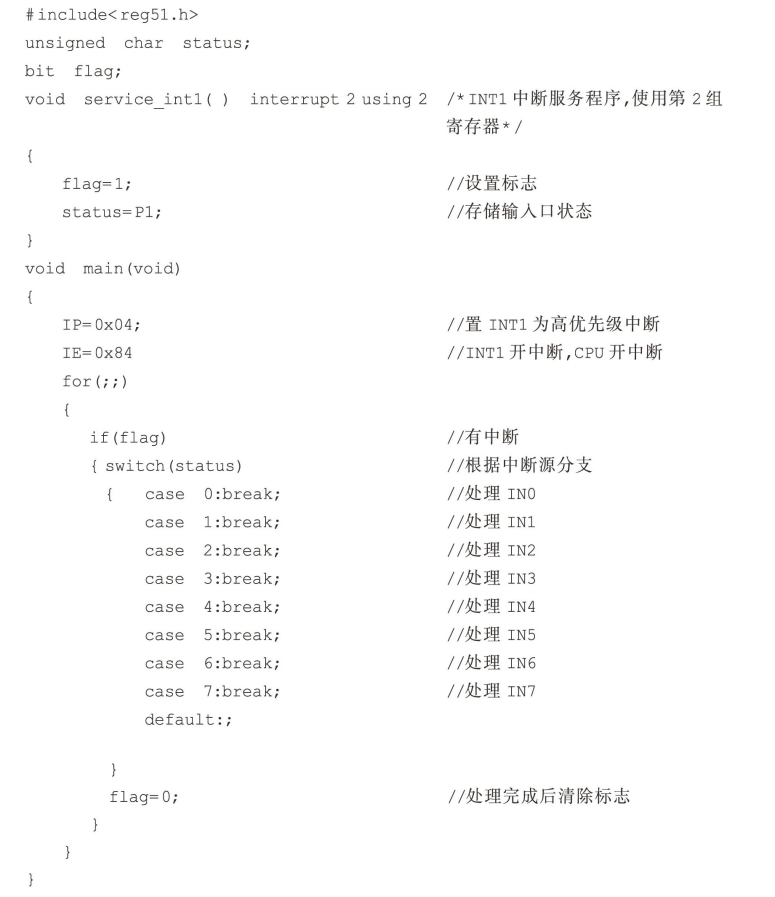

参考程序如下。
