3.12.2　电子广告显示屏的控制原理

电子广告屏由数个LED组成，市售的模块按LED的排列有5×7、5×8、8×8等几种类型。为方便安装，将若干个LED组合在一个模块上，若干个模块再组成大屏幕。

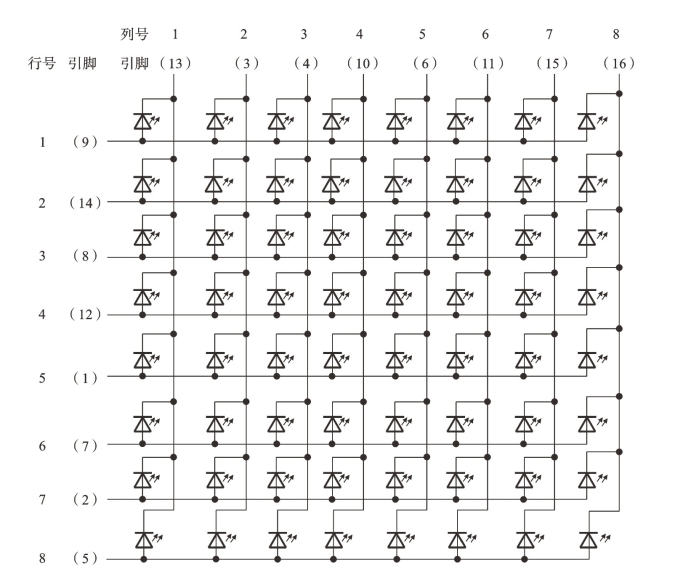

图3.56所示的为一个共阳极8×8的单色LED点阵模块LG12088B的内部电路图及点阵中的LED所在的行号、列号及控制引脚。图中，LED排列成点阵的形式，同一行的LED阴极连在一起，同一列的阳极连在一起，仅当阳极和阴极的电压被加上，使LED为正偏时，LED才发亮。本实验的电子广告显示屏采用4个8×8 LED点阵构成16×16点阵屏，可以显示一个汉字，通过循环轮流显示，可以完成任意多个汉字组成的广告词显示。

图3.56　点阵模块的内部电路和引脚

LED点亮的方法可以按行顺序点亮（行扫描法），也可以按列顺序点亮（列扫描法）。如果采用行扫描法，扫描的顺序为左块第一行亮，右块第一行亮，然后左块第二行亮，右块第二行亮……如“欢”字的行扫描码对应于图3.57中的横向扫描码，顺序输出的扫描码为00800080 FC 8004 FC……对一行而言，有多个LED同时亮，而对列而言，一列只有一个LED亮，因此行驱动能力要大一些。如果采用列扫描法，扫描的顺序为上块第一列亮，下块第一列亮，然后上块第二列亮，下块第二列亮……对行而言，一行只一个LED亮，而对一列而言，有多个LED同时亮。如“欢”字的列扫描码对应于图3.57中的竖向扫描码，顺序输出的扫描码应为2008 2C 102360……

一个16×16的汉字点阵信息（字模编码）需要占32字节，按照扫描顺序排列，存放于字模编码表（数组）中。行选轮流选通，列选查表输出，或者列选轮流选通，行选查表输出，这要根据选择行扫还是列扫决定。一个字循环扫描多次，就能看到稳定的汉字。
