3.7.5　电子发声设计的应用编程

3.7.5　电子发声设计的应用编程

1.应用电路

电子发声单元原理图如图3.36所示，按图3.37所示连接实验线路。

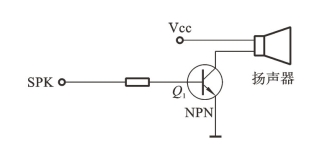

图3.36　电子发声单元原理图

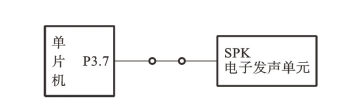

图3.37　电子发声实验连接图

2.应用内容

1）设计及要求

设计：频率表和时间表是一一对应的，频率表的最后一项为0，作为重复的标志。根据频率表中的频率计算出对应的计数初值，然后依次写入T0的计数器。将时间表中相对时间值代入延时程序来得到音符演奏时间。

要求：编写乐曲《友谊地久天长》参考程序。程序中频率表是将曲谱中的音符对应的频率值依次记录下来（B调，2/4拍），时间表是将各个音符发音的相对时间记录下来（由曲谱中节拍得出）。经编译、链接无误后启动调试、运行程序，判断扬声器发出的音乐是否正确。

2）解析

如果要单片机播放音乐，那么必须在程序设计中考虑到节拍的设置。

3）参考程序

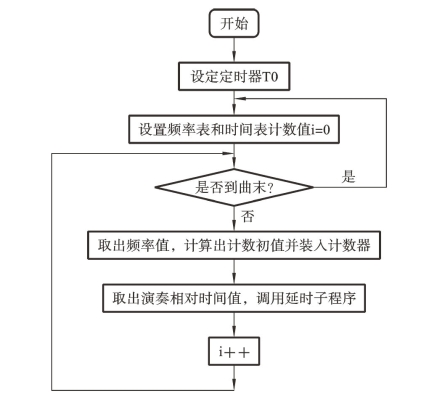

电子发声参考流程图如图3.38所示。

图3.38　电子发声参考流程图

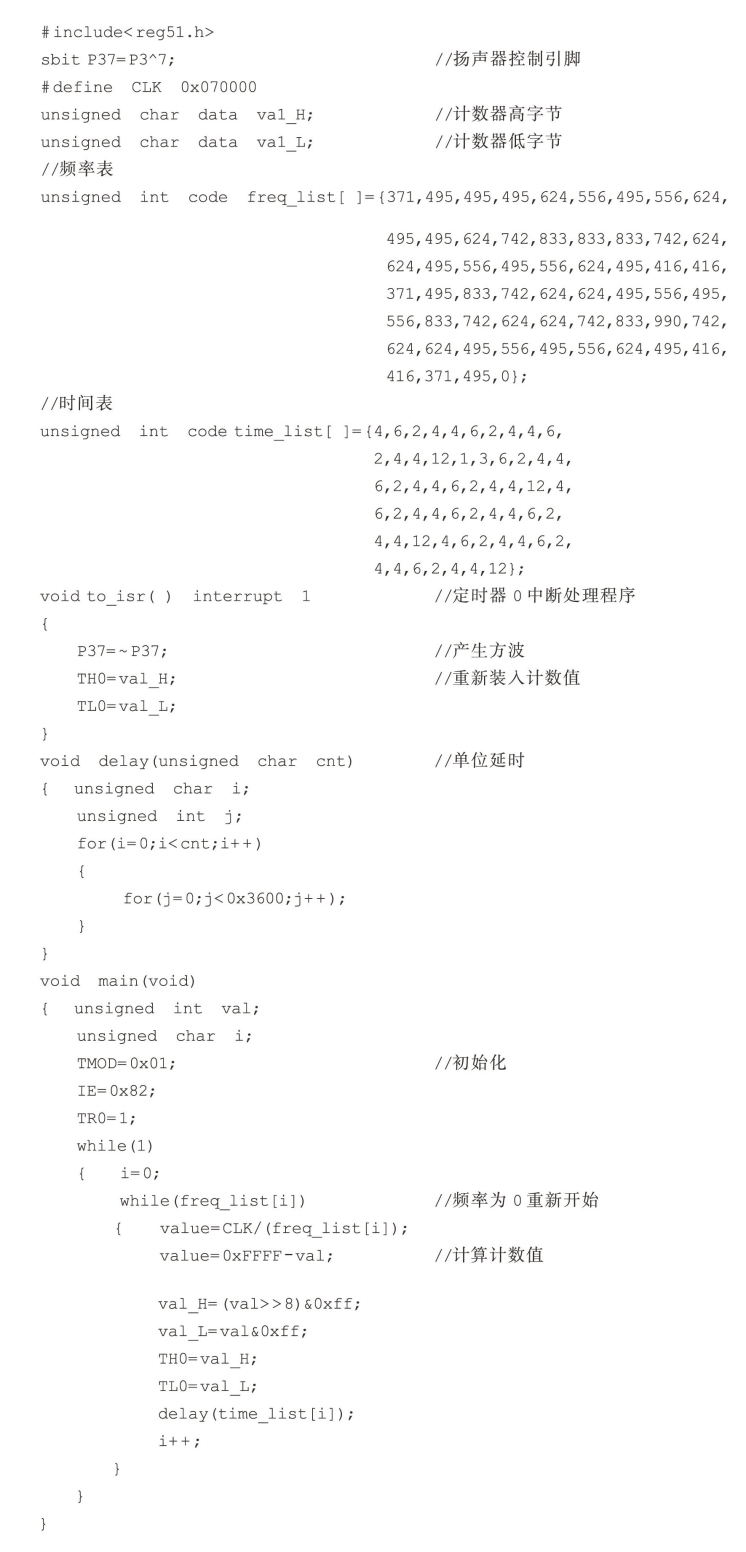

参考程序如下。
