3.10.2　D/A转换器的设计原理

3.10.2　D/A转换器的设计原理

D/A转换器是一种将数字量转换成模拟量的器件，其特点是：接收、保持和转换的数字信息，不存在随温度、时间漂移的问题，其电路抗干扰性较好。大多数的D/A转换器接口设计主要围绕D/A集成芯片的使用及配置响应的外部电路。DAC0832是8位芯片，采用CMOS工艺和R-RT形电阻解码网络，转换结果为一对差动电流Iout1和Iout2输出。

单片机与DAC0832的接口电流，常用的有直通方式、单缓冲方式和双缓冲方式。

直通方式下，电路连接方式非常简单，只要将图3.46中的4个控制引脚1、2、17、18直接接地，19引脚直接接高电平即可。这种电路使两个内部寄存器都处于常通状态，寄存器中的数据会跟随输入数据的变化而变化，DAC的输出也同时跟随变化。下面着重介绍常用的单缓冲方法。

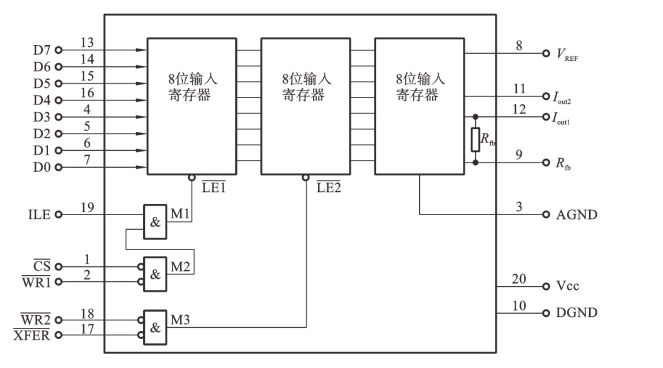

图3.46　DAC0832的逻辑结构图

单缓冲方式是指DAC0832内部的两个数据缓冲器有一个处于直通方式，另一个处于受单片机控制的锁存方式，接口电路如图3.47所示。实际应用中，如果只有1路模拟量输出，或虽是多路模拟量输出但并不要求多路输出同步的情况下，均可采用单缓冲方式。

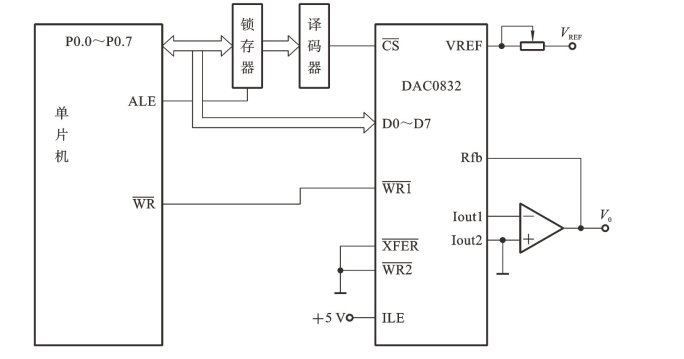

图3.47　单缓冲方式下单片机与DAC0832的接口电路

由图3.47可知，和接地，使得8位DAC寄存器处于常通状态。8位输入寄存器受和端控制，这种电路连接方式为单缓冲方式。电路中，如果通过译码电路获得的DAC0832地址为FEH，执行下列指令后，在V0端可以获得对应的输出电压。

由译码器输出端送来地址片选信号，使得片选有效，在单片机写信号的控制下，单片机输出的数字量通过数据线（PO）输出到DAC0832的D0～D7端，经过1μs，DAC输出模拟量电流Iout经过运算放大器后，在V。端得到模拟量电压信号。
