3.10.3 DAC0832转换器的应用编程
1.应用电路
DAC0832的内部逻辑结构电路如图3.46所示，引脚图如图3.48所示。DAC0832主要分为如下三部分。
（1）8位输入寄存器，用于存放单片机传送的数字量，使输入数字量得到缓冲和锁存，由
控制。
（2）8位DAC寄存器，用于存放带转换的数字量，由
控制。
（3）8位D/A转换电路，受8位DAC寄存器输出的数字量控制，能输出和数字量成正比的模拟电流。因此，外接I/V转换的运算放大电路，才能得到模拟输出电压。

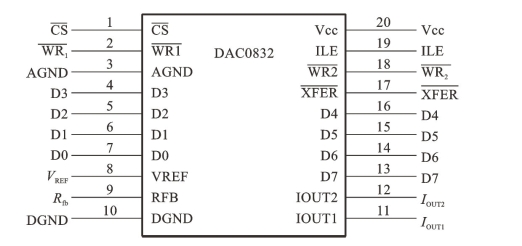

图3.48 DAC0832的引脚图
DAC0832各引脚功能如下：
（1）Vcc：电源的输入端，在+5～+15 V范围内。
（2）DGND：数字信号地。
（3）AGND：模拟信号地，最好与基准电压共地。
（4）D0～D7：8位数字信号输入端，使用时，与单片机的数据总线端口相连。
（5）
：片选信号输入端，低电平有效。
（6）ILE：数据锁存允许控制器，高电平有效。
（7）
：第一级输入寄存器写选通控制输入端，低电平有效。当
=0，ILE=1，
=0时，待转换的数据被锁存到第一级8位输入寄存器中。
（8）
：数据传送控制输入端，低电平有效。
（9）
：DAC寄存器写选通控制输入端，当
=0，
=0时，输入寄存器中的待转换数据被送入8位DAC寄存器。
（10）Rfb：外部反馈信号输入端，内部已有反馈电阻，根据需要也可外接电阻。
（11）Iout1：DAC电流输出1端，当输入数字量全为1时，达到最大值；当输入数字量全为0时，达到最小值。
Iout1＋Iout2=常数
2.应用内容
1）设计及要求
设计如下。
（1）DAC0832工作于单缓冲方式，实现D/A转换，要求产生锯齿波、三角波，并用示波器观察电压波形。
（2）DAC0832工作于双缓冲方式，实现D/A同步转换电路，如图3.49所示。1#DAC的地址为DFFFH，2#DAC的地址为BFFFH，编程实现将20H～21H中两个单元的内容同步转换输出。
要求如下。
（1）用示波器测量D/A的输出，观察实验现象。
（2）为实现两路D/A同步输出的电路，两片DAC0832均接成双缓冲方式，
和
接CPU的写信号
，两片D/A转换芯片的
引脚分别接P2.5和P2.6，并将两个
引脚连在一起接P2.7。
2）解析
DAC0832可工作于双缓冲方式。CPU需要执行两次输出指令才可启动D/A转换。双缓冲方式的特点是数据接收和启动转换可以异步进行，即在对某数据转换的同时，能进行下一数据的接收，以提高转换速率。
3）参考程序
根据设计（1），实验接线图如图3.49所示。
图3.49 D/A实验接线图

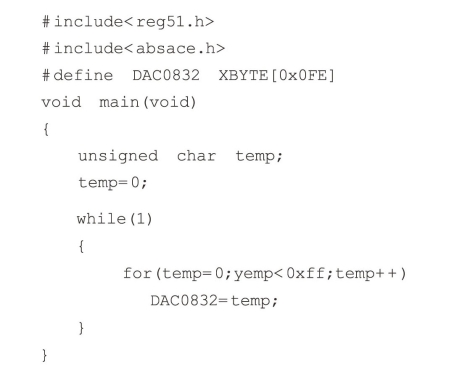

（1）产生锯齿波信号的参考程序如下。

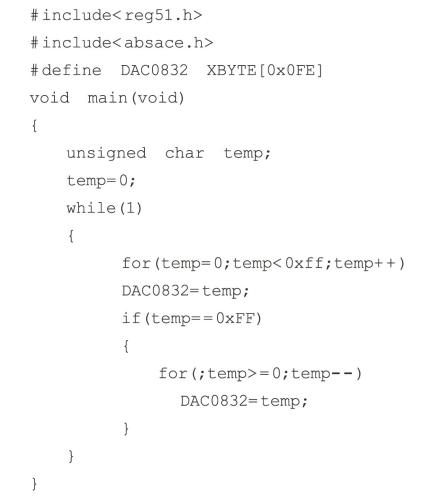

（2）产生三角波信号的参考程序如下。
根据设计（2），实验接线图如图3.50所示。
图3.50 D/A实验接线图
参考程序如下。
