3.13.3　字符型LCD显示的应用编程

3.13.3　字符型LCD显示的应用编程

1.应用电路

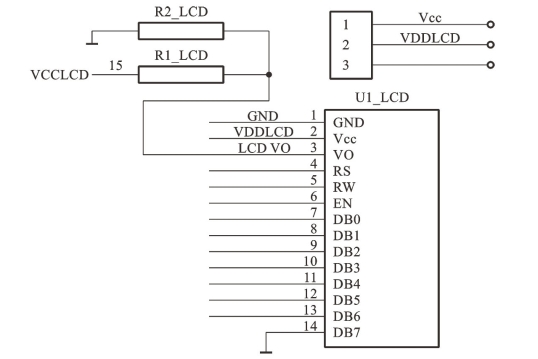

LCD液晶显示单元原理图如图3.62所示。

图3.62　液晶显示单元原理图

2.应用内容

1）设计及要求

设计：在液晶显示器第一行上显示“Wenhua xue yuan.”，在液晶显示器第二行上显示字符串“www.wenhua.com.”，并循环动态显示字符串。

要求：运行程序，观察液晶显示器的显示结果。

2）解析

一般情况下，内部RAM的数据传送的功能使用最为频繁，因此，RAM中的地址指针所具备的自动加一或减一功能，在一定程度上减轻了MPU的编程负担。此外，由于数据移位指令与写数据可同时进行，这样用户就能以最少的系统开发时间，达到最高的编程效率。

有一点需要特别注意：在每次访问模块之前，MPU应首先检测忙标志位（BF），确认BF=0后，访问过程才能进行。

3）参考程序

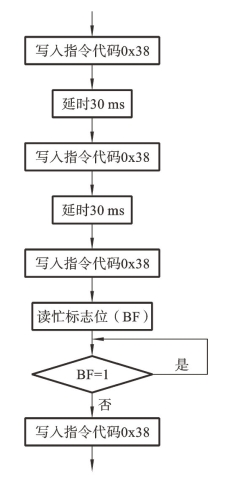

以8位总线模式为例，软件复位流程图如图3.63所示。8位数据总线操作流程图如图3.64所示。

图3.63　软件复位流程图

图3.64　8位数据总线操作流程图

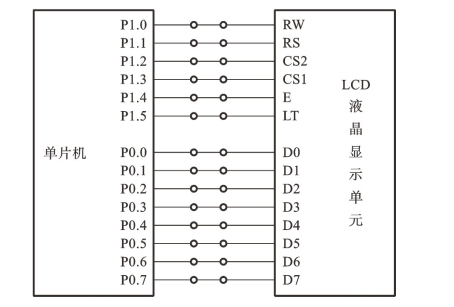

接线图如图3.65所示。

图3.65　液晶实验接线图

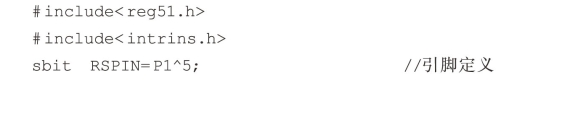

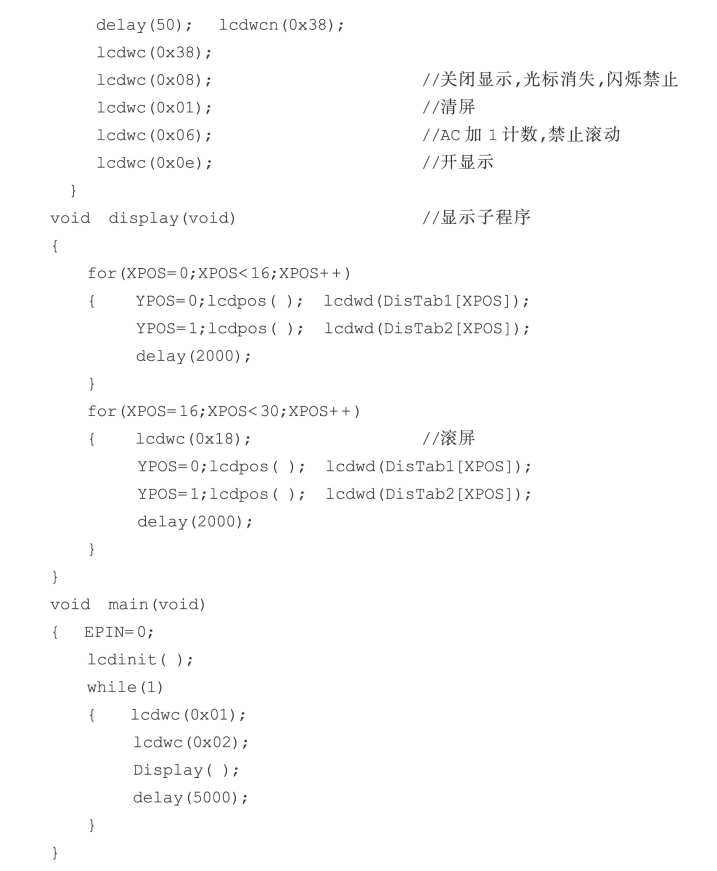

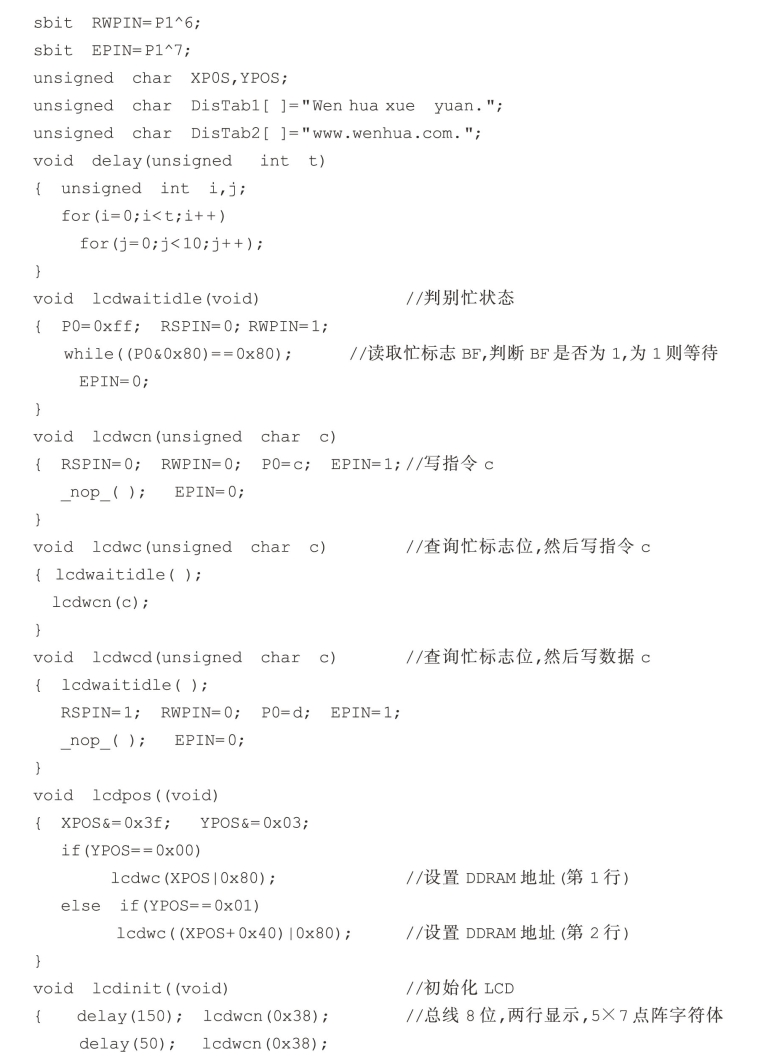

参考程序如下。
