3.8.3　看门狗设计的应用编程

3.8.3　看门狗设计的应用编程

1.应用电路

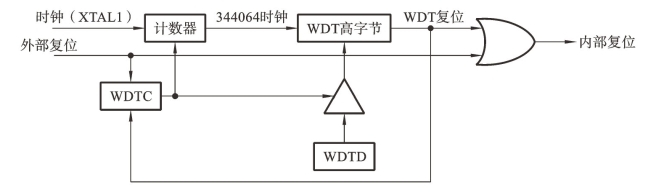

WDT的结构图如图3.39所示。

图3.39　WDT的结构图

2.应用内容

1）设计及要求

设计：LED闪烁，按键对WDT停止刷新；经过大概3s，可观察软件界面，产生复位，程序停止运行；改变WDT的超时周期，反复实验几次，验证看门狗功能。

要求：每次重新运行程序前，都应该停止调试，然后重新启动调试，这样方可保证系统正常工作。

2）解析

看门狗技术是编程中的一种常用技术，它可以在程序异常的情况下产生一个复位动作，使程序重新开始运行。看门狗主要依靠一个定时器工作，这个定时器以一定的频率不断加1。假设定时器的寄存器是一个16位寄存器，那么当定时器累加到65535（OxFFFF）时，再一次加1将使定时器溢出，此时看门狗将发出一个复位信号。看门狗的这种复位逻辑要求程序在正常逻辑下每隔一段时间就“喂”一次看门狗，即清除看门狗定时器。“喂狗”的时间间隔依赖于看门狗定时器的溢出时间。如果程序异常，如进入死循环，则在一段较长时间内没有“喂狗”，看门狗定时器就会溢出，从而产生一次复位，使程序重新开始运行。

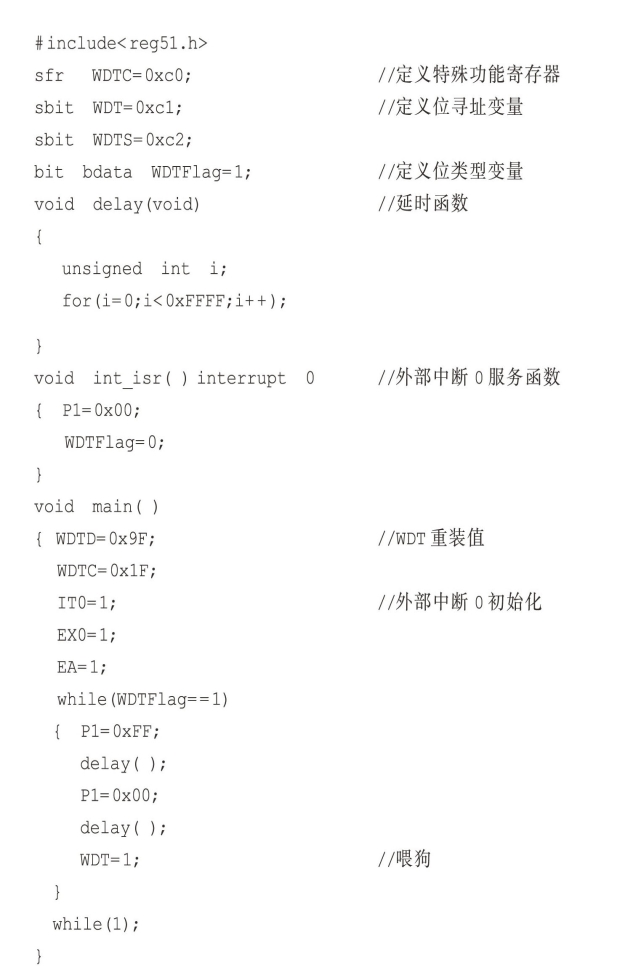

3）参考程序
