2.1.7　AT89S51/AT89S52单片机的复位

复位是恢复单片机的初始化操作。上电时，单片机需要复位操作；运行过程中，单片机受到干扰后程序“跑飞”进入死循环，需要复位，以重新启动单片机。

1.复位和复位电路

单片机的复位是靠复位电路来实现的，即在单片机的复位引脚RST引入至少2个机器周期的高电平，单片机内部就能实现复位操作。常用的复位电路有两种基本形式，一种是上电自动复位，另一种是按键（手动）复位，如图2.10所示。

图2.10（a）所示的为上电自动复位电路。上电自动复位电路是利用电容充电来实现的。在接通电源的瞬间，RST引脚获得高电平，随着电容充电，充电电流减小，RST引脚的电位逐渐下降，高电平只要能保持足够的时间，单片机就可进行复位操作。复位时间与电容充电时间有关，充电时间越长，复位时间越长，通过增大电容或电阻都可以增加复位时间。当晶振频率为12 MHz时，典型的电容、电阻取值分别10μF和8.2 Ω。

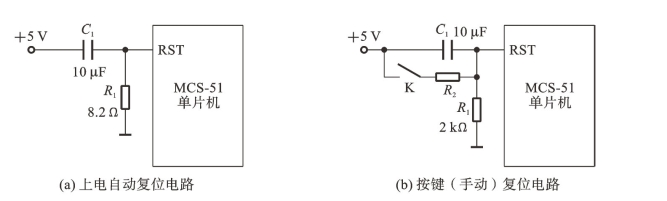

图2.10　单片机复位电路

图2.10（b）所示的为按键（手动）复位电路。按键复位电路除具有上电复位功能之外，还可通过按键复位。当按下按键时，电源经电阻R1、R2的分压，在RST引脚上产生一个高电平，单片机即可进行复位操作。

2.看门狗复位

单片机应用系统一般应用于工业现场，虽然单片机本身具有很强的抗干扰能力，但仍然存在系统受到外界干扰使所运行的程序失控而引起程序“跑飞”的可能性，从而使程序陷入“死循环”，这时系统将完全瘫痪。如果操作者在场，可以通过人工复位的方式强制系统复位，但操作者不可能一直监视系统，即使监视系统，也往往是在引起不良后果之后才进行人工复位的。为此，常采用的程序监视技术，就是俗称的“看门狗”（Watch Dog）技术。
