3.6.3 定时器/计数器的设置
通过设置控制字，可以对定时器进行设置和控制。定时器共有两个控制字。由软件写入TMOD和TCON两个8位寄存器，用来设置TO或T1的操作模式和控制功能。当系统复位时，两个寄存器所有位都被清0。
1.工作模式寄存器（TMOD）
工作模式寄存器（TMOD）用于控制T0和T1的操作模式。TMOD中，低4位用于控制T0，高4位用于控制T1，如表3.7所示。

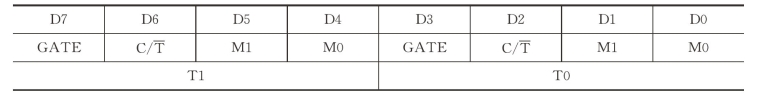

表3.7 TMOD（工作模式寄存器）
1）门控制位（GATE）
当GATE=0时，用软件使TR0或TR1置1就启动了定时器，而不管INTO或INT1的电平是高电平还是低电平。
当GATE=1时，只要INTO或INT1引脚为高电平，而且用软件使TR0或TR1置1，才能启动定时器工作。
2）模式选择位C/T
C/
=1，计数器模式，计数器的输入为来自T0或T1的外部脉冲。
C/
=0，定时器模式，定时器对机器周期计数。
3）操作模式控制位（M1和M0）
M1和M0可形成4种编码，对应于定时器/计数器的4种操作模式，如表3.8所示。

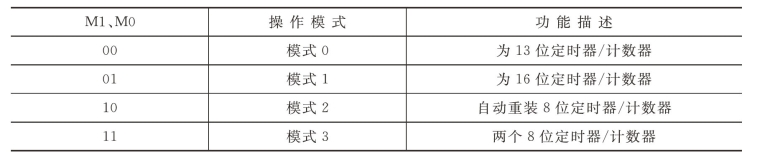

表3.8 操作模式
2.定时器/计数器控制寄存器（TCON）
定时器/计数器控制寄存器（TCON）除可字节寻址外，各位还可以位寻址，TCON字位如表3.9所示。

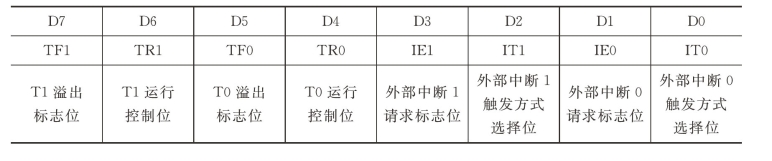

表3.9 TCON（定时器/计数器控制寄存器）
1）TF1
TF1是T1溢出标志位，当T1溢出时，硬件自动使中断触发器TF1置1，并向CPU申请中断。在CPU响应进入中断服务程序后，TF1又被硬件自动清0。TF1也可以用软件清0。
2）TF0
TF0是T0溢出标志位，其功能和操作情况同TF1。
3）TR1
TR1是T1运行控制位，可用软件置1或清0来启动或关闭T1，使TR1位置1后，定时器T1便开始计数。
4）TR0
TR0是TO运行控制位，其功能及操作情况同TR1。
以上4位控制T1和TO以定时器方式运行中断。
5）外部中断位
低4位是外部中断位，它们分别是IE1、IT1、IE0和IT0，为外部中断INT1、INTO请求及请求方式控制位，复位时，TCON的所有位被清0。
