3.6.5 定时器/计数器T2
在AT89S52单片机中，增加了一个16位定时器/计数器T2，它的功能比TO、T1更强。
增强型8XX52有3个16位的定时器/计数器T0、T1、T2，与其相关的特殊功能寄存器有TL2、T H 2、RCAP2 L、RCAP2 H、T2 CON等，如表3.10所示。

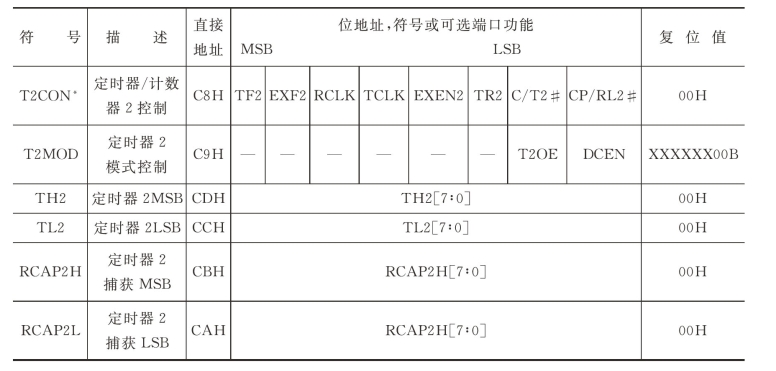

表3.10 定时器/计数器2特殊功能寄存器
注意：*表示该特殊功能寄存器可位寻址。
定时器/计数器2控制寄存器（T2CON）各位的含义简述如下。
TF2：定时器溢出标志位。当定时器溢出时，置位，此位必须由软件清除。当RCLK=1或TCLK=1时，此位将不会被置位。
EXF2：定时器2外部标志位。当EXEN2=1并且T2EX引脚上出现负跳变引起捕捉或重载发生时，此位置1。如果定时器2中断使能，则EXF2=1会引起中断，此位必须由软件清除。当DCEN=1时，EXF2不会引起中断。
RCLK：接收时钟标志位。当RCLK=1时，串行口使用T2的溢出脉冲作为模式1和模式3下的接收时钟；当RCLK=0时，串行口使用T1的溢出脉冲作为接收时钟。
TCLK：发送时钟标志位，与RCLK的作用相同。
EXEN2：定时器2外部使能标志位。当EXEN2=1且T2未被用于串行口时钟时，若T2EX引脚上出现负跳变，则出现捕捉或重载。当EXEN2=0时，T2忽略T2EX引脚上的变化。
TR2：启动/停止定时器2位。此位为1时，启动定时器2。
C/T2#：定时器/计数器选择位。C/T2#=1为计数功能；C/T2#=0为定时功能。
CP/RL2#：捕捉/重载标志位。CP/RL2#=1，当EXEN2=1且T2EX引脚上出现负跳变时，捕捉发生。当CP/RL2#=0，T2溢出时，重载发生，或当EXEN2=1且T2EX引脚上出现负跳变时，重载发生。如果RCLK=1或TCLK=1，此位会被忽略，T2溢出时自动重载。
定时器/计数器2模式寄存器（T2MOD）各位的含义简述如下。
T2OE：定时器2输出允许控制位。当T2OE=1时，启动定时器/计数器T2的可编程时钟输出功能。
DCEN：定时器/计数器T2加/减计数控制位。当DCEN=1时，允许T2作为加/减计数器使用。具体的计数方式由T2EX引脚来控制，当T2EX=1时，T2进行加计数；当T2EX=0时，T2进行减计数。
