6.4.2　设计内容

6.4.2　设计内容

1.系统总体电路图设计

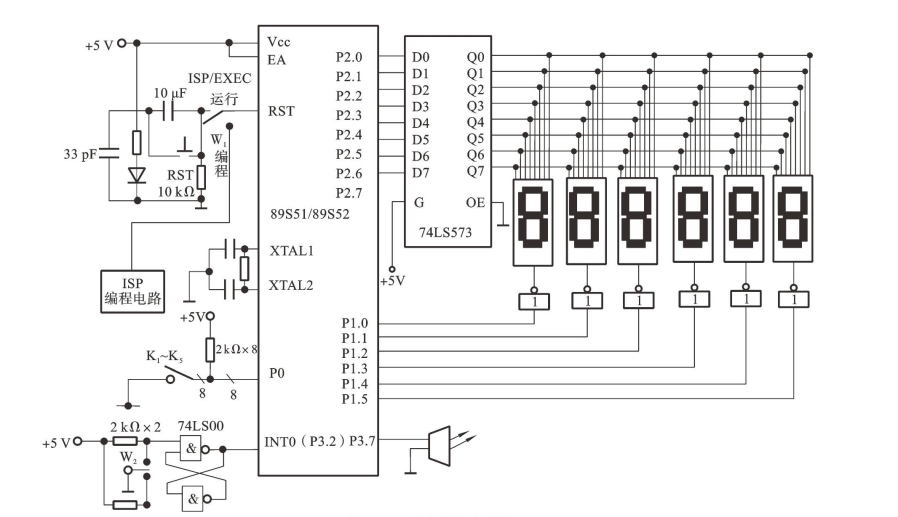

系统总体电路图如图6.1所示。

图6.1　系统总体电路图

本系统设计涉及并行口、中断、定时器/计数器、复位电路和显示电路，所以将这几个模块组合在一起，画出总体电路图。

2.系统总体程序流程图设计

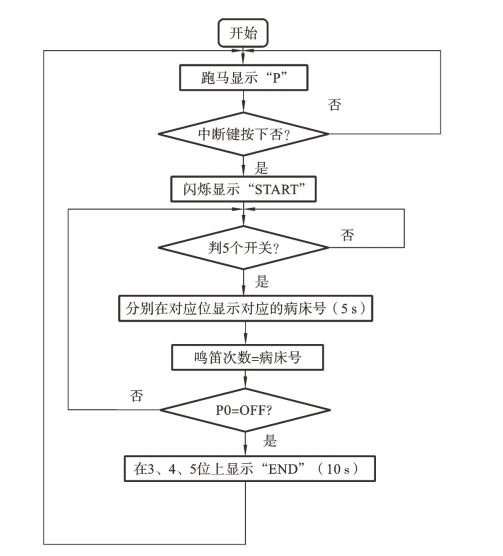

系统总体程序流程图如图6.2所示。

图6.2　系统总体程序流程图

3.系统总体程序设计

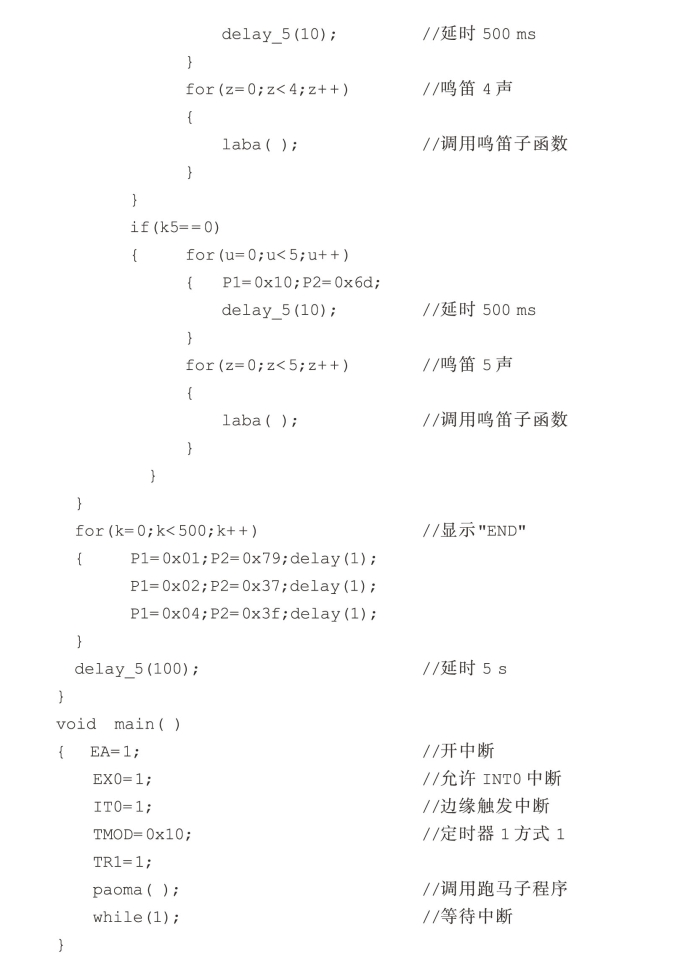

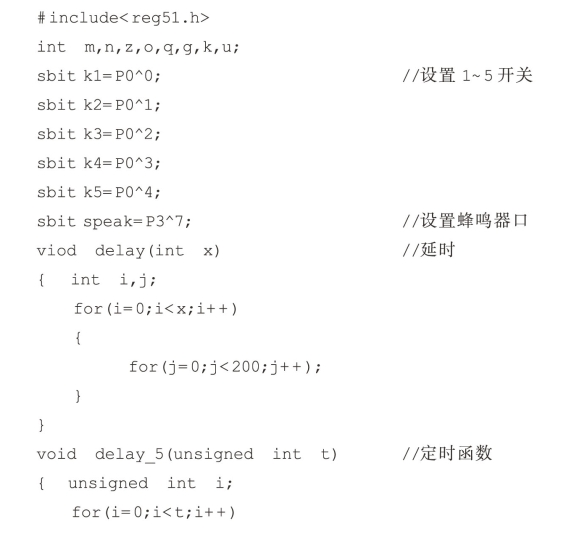

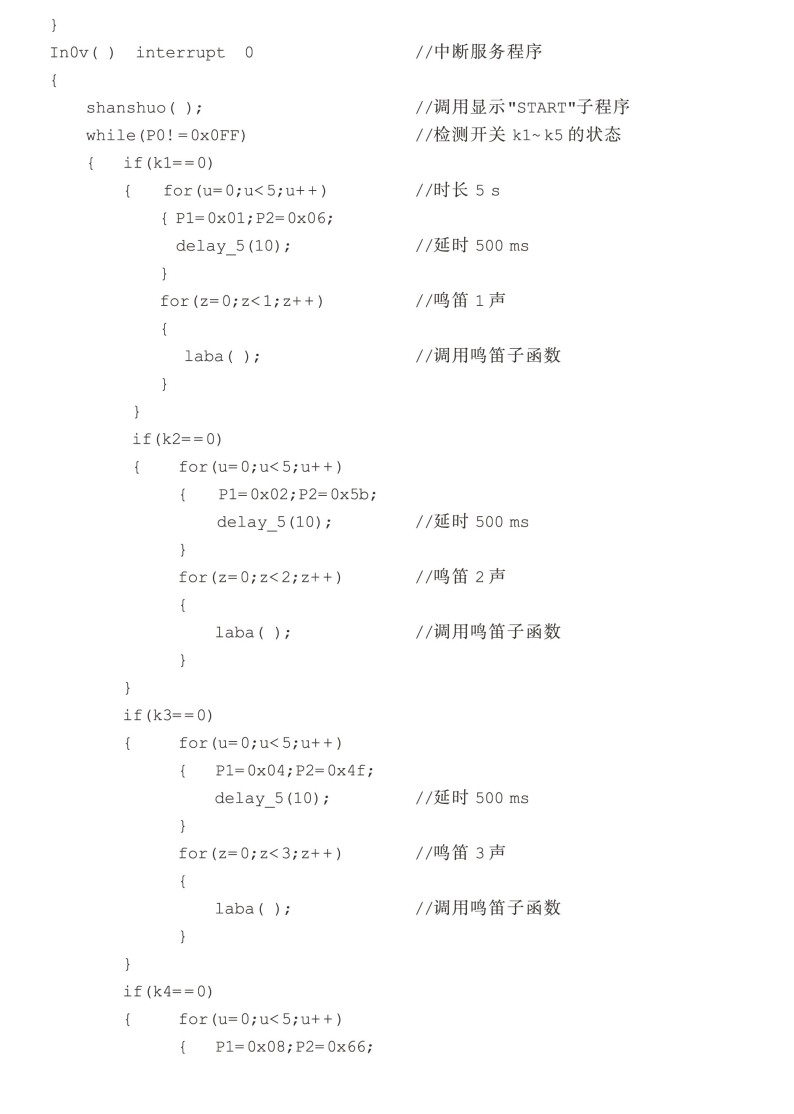

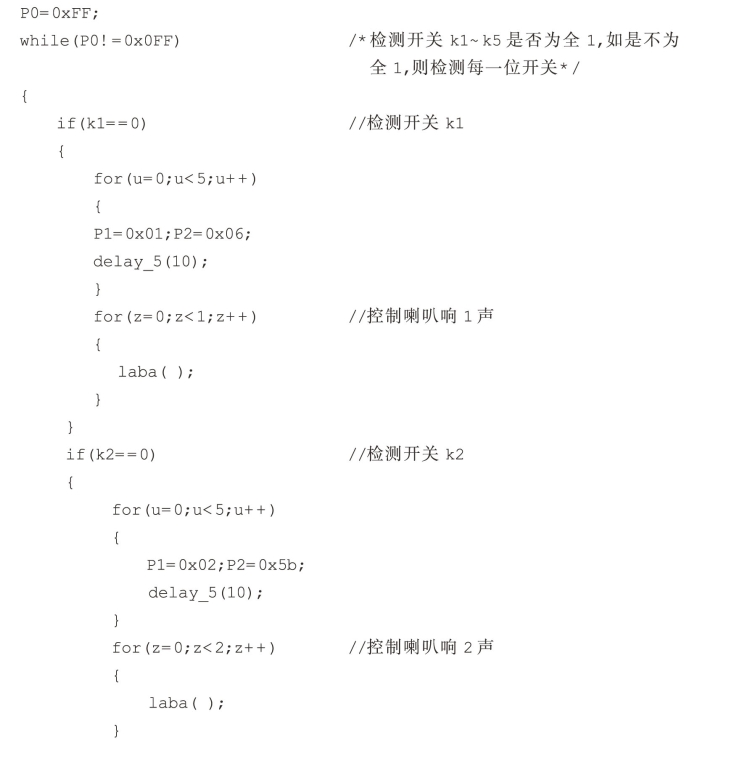

系统程序如下。

4.各功能模块程序流程图与相应的程序段

1）跑马模块

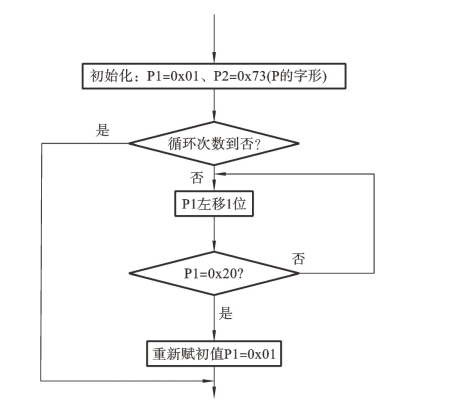

跑马子程序流程图如图6.3所示。

图6.3　跑马子程序流程图

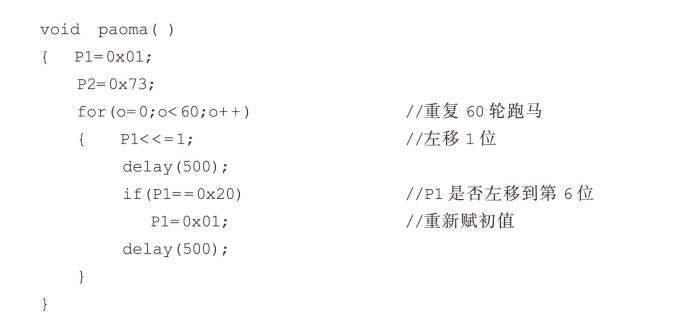

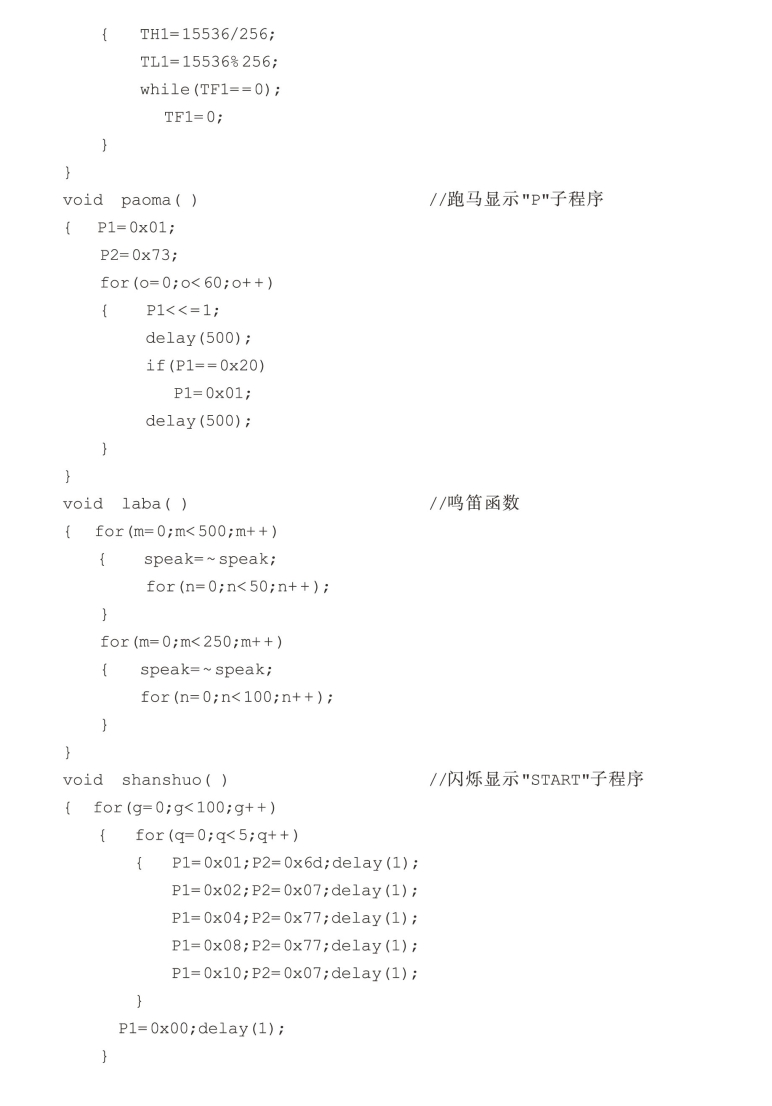

跑马子程序如下。

2）闪烁显示“START”子程序

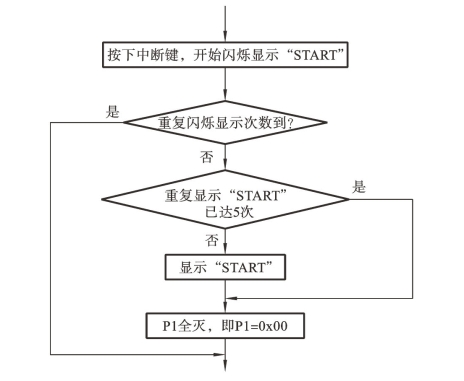

闪烁显示“START”子程序流程图如图6.4所示。

图6.4　闪烁显示“START”子程序流程图

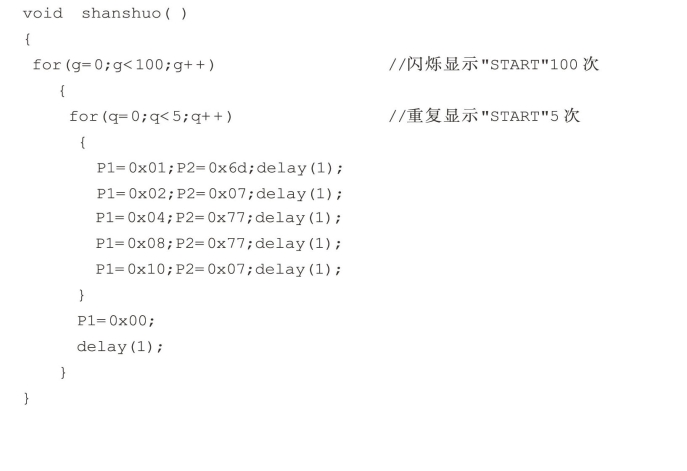

闪烁显示“START”子程序如下。

3）开关判断子程序

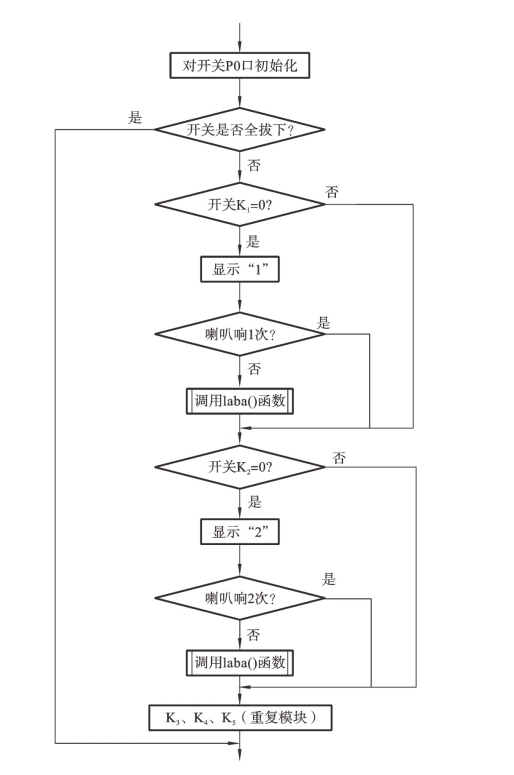

开关判断子程序流程图（以开关K1和K2为例，K3至K5依次类推）如图6.5所示。

图6.5　开关判断子程序流程图

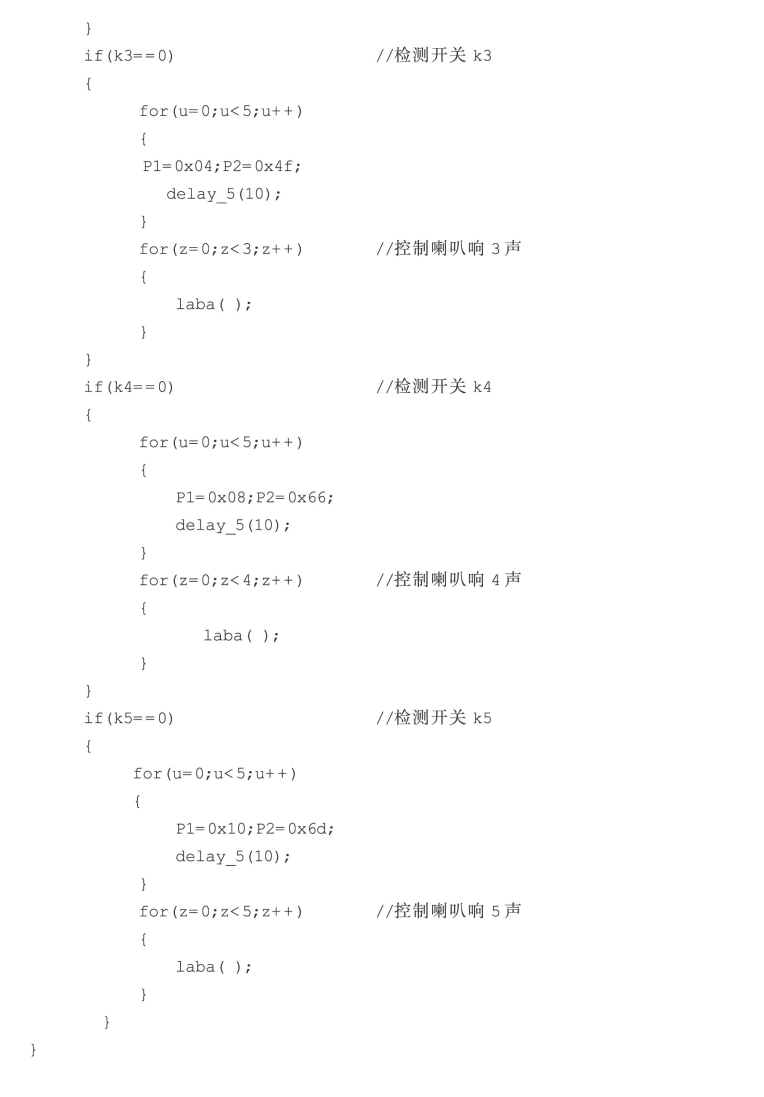

开关判断子程序如下。

5.系统检测与调试

（1）硬件电路检测与调试。

（2）软件各功能模块的调试。

（3）总调试。

6.心得体会
