3.6.4 定时器/计数器的四种工作模式
对M1、M0位的设置，可选择模式0、模式1、模式2和模式3等4种工作模式。在模式0、模式1和模式2时，TO和T1的工作模式相同，但在模式3时，两个定时器的工作过程不同。
1.模式0
模式0是一个13位定时器/计数器。
（1）定时器TO，由TH0的8位和TLO的低5位构成，TL0的高3位未用。
（2）定时器T1，由TH1的8位和TL1的低5位构成，TL1的高3位未用。
当TL0和TL1的低5位溢出时，TH0或TH1溢出就向中断标志位TFO或TF1进位，并请求中断，如图3.28所示。

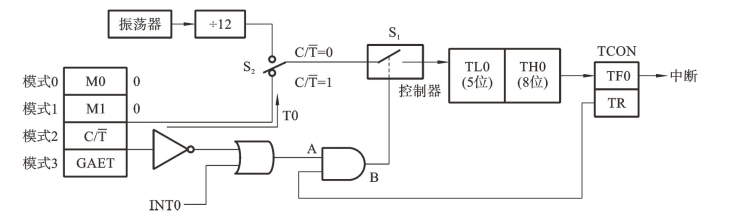

图3.28 模式0结构
1）定时方式
当C/
=0时，控制开关接通振荡器12分频输出端，TO对机器周期计数，这是定时方式，其定时时间为
t=（213-TO的初值）×机器周期
例如，外接1个12 MHz晶体，则机器周期为1μs，所以这种工作方式最大的时间间隔是在TO的初值等于0时，定时时间为（213-1）μs=8.192 ms。
2）计数器方式
当C/
=1时，控制开关使引脚TO与13位计数器相连，外部计数脉冲由引脚TO输入。当外部信号电平发生从“1”到“0”跳变时，计数器加1，这时，T0成为外部时间计数器。这就是计数方式。
当GAET=0时，使或门输出A点电位为常“1”，或门被封锁，于是，引脚INTO输入信号无效，这时或门输出的“1”打开与门。B点电位取决于TR0状态，于是由TR0一位就可以控制计数器开关S1，开启或关断T0。或软件使TR0置1，便接通计数开关S2，启动T0在原值上加1计数，直至溢出。溢出时，13位寄存器清0，TFO置位，并申请中断，TO仍从0重新开始计数。若TR0=0，则关断计数来管S2，停止计数。
当GAET=1时，A点电位取决于引脚INTO输入电平。仅当INTO输入高电平TRO=1时，B点才是高电平，计数开关S2闭合，T0开始计数，当INTO由1变0时，T0停止计数。这一特性可以用于测量在INTO端出现的正脉冲的宽度。
2.模式1
模式1是一个16位定时器/计数器，除定时器/计数器位数与模式0不同外，其结构与操作几乎与模式0完全相同。当为定时方式时，定时时间为
t=（216-T0的初值）×振荡周期×12
当为计数方式时，计数长度为216-1=65535（个外部脉冲）。模式1结构如图3.29所示。

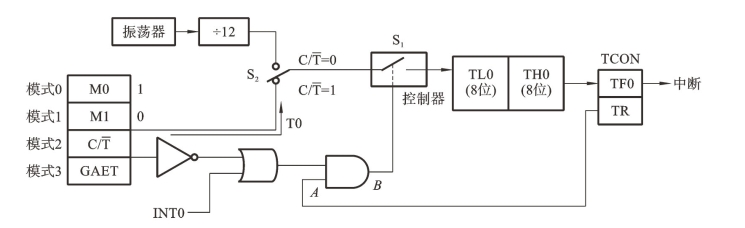

图3.29 模式1结构
3.模式2
模式2把TL0或TL1配置成一个可以自动重装载的8位定时器/计数器，如图3.30所示。

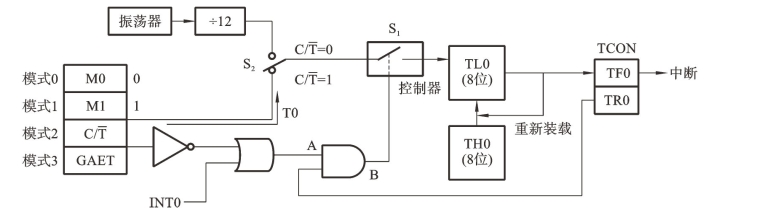

图3.30 模式2结构
TLO计数溢出时，不仅使TO溢出标志位TF0置1，而且还自动把TH0中的内容装载到TL0中。这里16位的计数器被拆成两个，TL0用于8位计数器，TH0用于保持初值。
在程序初始化时，TL0和TH0由软件赋予相同的初值。一旦T L0计数溢出，置位TFO，硬件就会将TH0中的初值再次装入TL0，继续计数，循环重复。
定时器工作方式时，其定时时间（TF0溢出周期）为
t=（28-TH0的初值）×振荡周期×12
计数器工作方式时，最大计数长度为28个=256个（外部脉冲）。
这种工作方式可省去用户软件重装常数的程序，并可产生相当精度的定时时间。特别适于串行口波特率发生器。
T1和TO操作完全相同。
4.模式3
模式3对TO和T1是不相同的。
（1）若将TO设置为模式3，TL0和TH0被分成两个互相独立的8位计数器，如图3.31所示。
图3.31 模式3结构
T L0用原TO的各位控制位、引脚和中断源，即C/T、GAET、TR0、TF0和TO引脚，以及INTO引脚。TL0除仅用8位寄存器外，其功能和操作与模式0、模式1完全相同。TL0也可工作为定时方式或计数方式。
TH0只可用简单的内部定时功能，它占用了定时器T1的控制位TR1和T1的中断标志位TF1，其启动和关闭仅受TR1的控制。
（2）对于T1，定时器T1无操作模式3，若将T1设置为模式3，就会使T1立即停止计数，也就是保持原有的计数值，其作用相当于使TR1=0，封锁与门，断开计数开关S3。
在定时器T0作用模式3时，T1仍可设置为模式0～2。
通常，当定时器T1用于串行口波特率发生器时，定时器T0才设置为模式3。
