5.1.21　单片机数字电压表的设计

5.1.21　单片机数字电压表的设计

1.基本要求

（1）准备阶段（系统未开始工作），6个数码管循环轮流显示“A、B、C、D、E、F”（跑马）。

（2）按中断键开始，用单片机AT89S51与ADC0809设计数字电压表，4个数码管用来显示，能够较准确地测量0～5 V的直流电压值，测量最小分辨率为0.02 V。

（3）在进行A/D转换时需要有CLK信号，CLK接在AT89S51单片机的P3.3，即要求从P3.3输出CLK信号以供ADC0809使用，产生CLK信号用软件来实现。ADC0809的参考电压VREF=Vcc，所以转换之后的数据要经过数据处理。系统框图如图5.2所示。

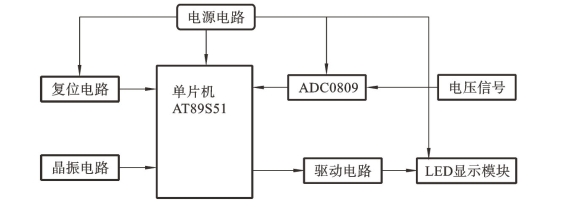

图5.2　单片机数字电压表系统框图

2.扩展部分

（1）ADC0809的参考电压VREF=Vcc，转换之后的数据要经过数据处理。

（2）在数码管上显示处理后的结果，并伴随提示音（2 s）。

3.创新设计

学生自主创作，在已选定的项目基础上，可加入其他模块的实验内容，也可在扩展板上自行搭建新的电路，以实现新的功能。

需要了解和掌握以下知识（5.1.22小节与此要求相同，之后则省略）。

（1）掌握5V电源原理。

（2）掌握单片机复位电路工作原理及设计。

（3）掌握晶振电路工作原理及设计。

（4）掌握按键电路的设计。

（5）掌握LED显示原理及设计。

（6）掌握驱动芯片74LS07原理及设计。

（7）掌握模/数转换芯片ADC0809的特性及使用。

（8）掌握AT89S51单片机引脚。

（9）掌握单片机C语言程序设计的方法。
