2.3.2　观测线的位置及长度、观测点及控制点数目的确定

2.3.2　观测线的位置及长度、观测点及控制点数目的确定

根据采矿引起的地表移动变形监测的需要，以及项目区地貌情况，22618工作面上方共设3条观测线，分别为一条走向观测线（A线）、两条倾向观测线（B线）。

根据地表移动变形的一般规律，倾斜观测线到开切眼的距离为

式中 H——工作面边界开采深度，m；

h——表土层厚度，m。

由于22618工作面所采2.3号煤层属于近水平煤层，所以走向观测线（即A线）拟布置在工作面的上方正中央处；为保证倾向观测线位于走向方向的充分采动区域内，倾向线的位置见式（2-2）：

式中 D——倾向线距离开切眼的位置；

55°——西山矿区充分采动角。

按理论应布置在工作面内大于距离开切眼301m以外（A21号点），但由于受工作面上方地形的限制，为方便测量以及能够测到更加真实客观的地表移动变形数据，将B线分两段布设，B1～B15号点布设在工作面内左侧距离开切眼390m处（A24号点），B16～B31号点布设在工作面内右侧距离开切眼700m处（B18号点）。

根据22618工作面实际地质采矿条件，A线和B线观测站编号和设计位置示意图如图2.1所示。

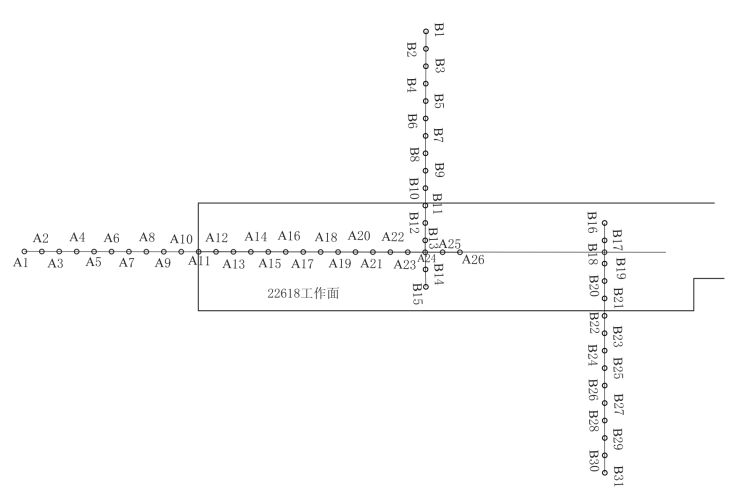

图2.1　A线和B线观测站编号和设计位置示意图

A线各点坐标值见表2.1。B线各点坐标值见表2.2。

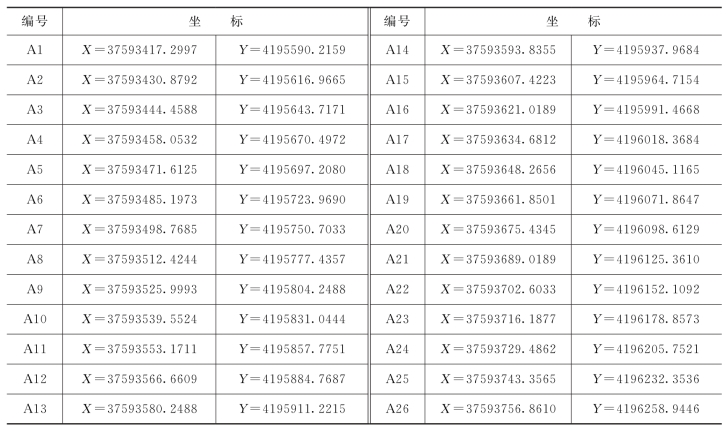

表2.1　A线各点坐标值

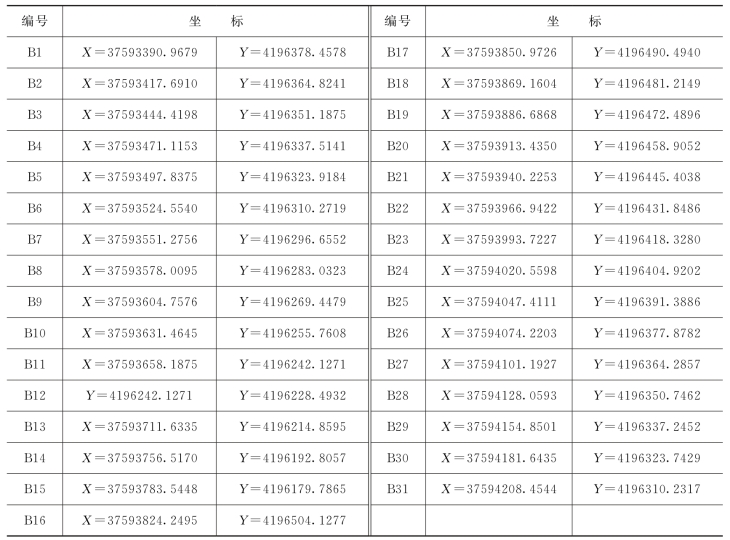

表2.2　B线各点坐标值

为方便对采煤沉陷区的建（构）筑物进行变形监测，在沉陷影响区以外布设了3个控制点，其点位可根据地形来选择，尽可能视野开阔。控制点布设示意图如图2.2所示。控制点编号与设计坐标见表2.3。

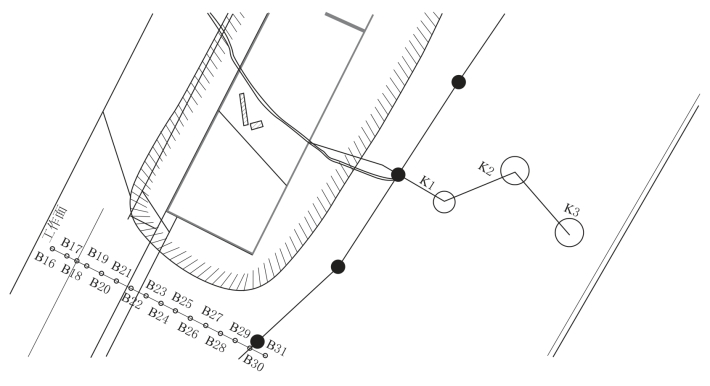

图2.2　控制点布设示意图

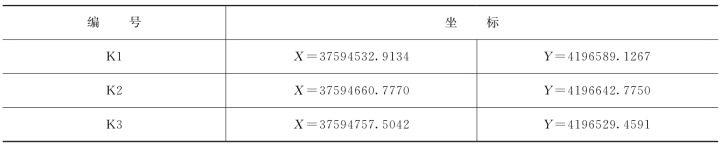

表2.3　控制点编号与设计坐标
