1.观测站与控制点的构造与埋设

观测点和控制点的埋设遵循《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》的要求，同时参考《国家GPS测量规范》（GB/T 18314—2001）《国家三、四等水准测量规范》（GB/T 12898—2009），均采用混凝土标桩，标桩规格及埋设要求如下：

控制点和工作测点均为棱台式混凝土标桩，上面10cm×10cm，底面20cm×20cm，高60cm。标石材料采用C25混凝土，水泥（425R）、砂、石配合比为：343（kg）∶0.49（m3）∶0.85（m3）。用带有十字刻划的8cm钢筋作中心标志。

（1）在观测期间能可靠保存，并和地表牢固结合，其底部埋设深度应低于当地冻土深度以下0.5m。

（2）便于进行高程观测和平面坐标观测。一般高出地面10cm左右。如预计到地表下沉后测点可能被水淹没或被其他充填物埋设，应考虑选用便于日后加高的测点结构。

（3）控制点和工作测点按设计要求用RTK标定，并尽量埋在同一方向线上，以便于观测和计算。

为了保证观测站控制点的稳定性，应定期进行从矿区水准基点到观测站控制点的水准测量。

2.测点数目及其密度

《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（安监总煤装〔2017〕66号）给出的测点间距与开采深度的关系见表2.4。依据表2.4的建议值和矿区实际情况，本设计点间距取30m，地表移动观测站相关设计参数详见表2.5。

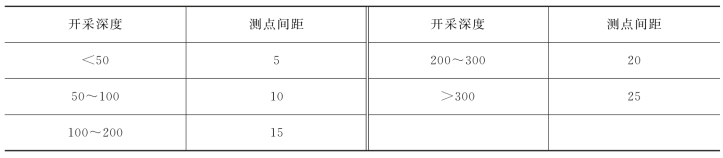

表2.4　测点间距与开采深度的关系　单位：m

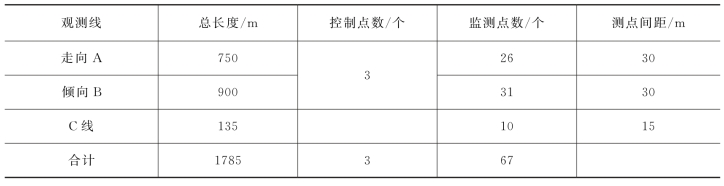

表2.5　地表移动观测站设计参数表

3.实地埋设

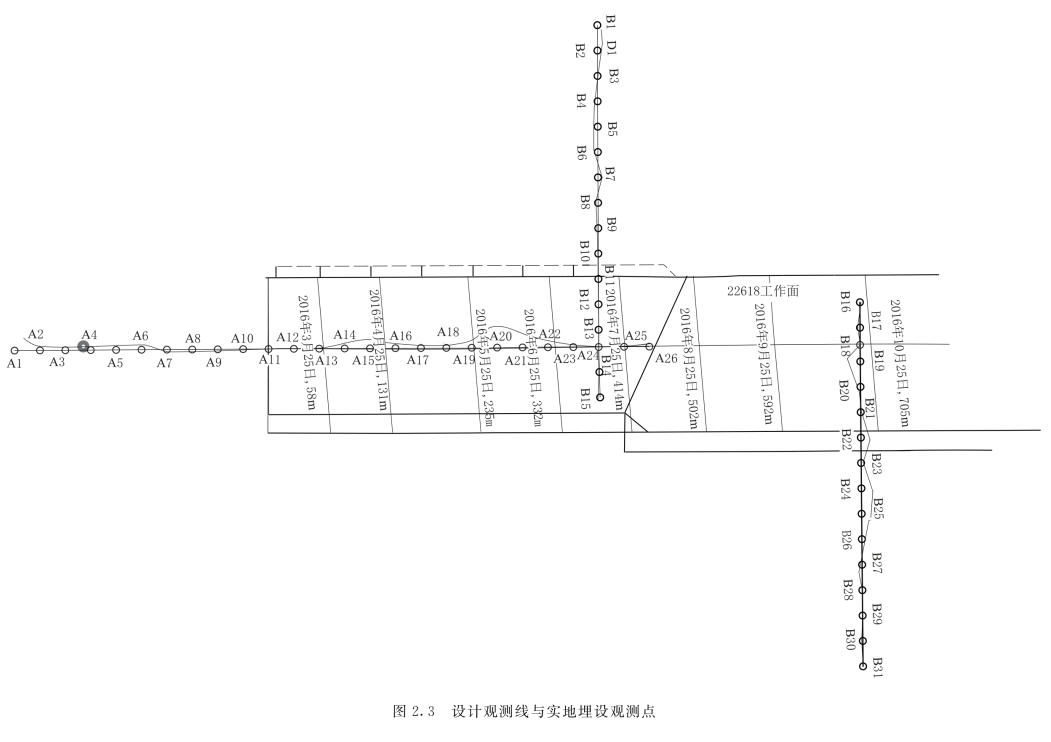

根据设计方案和实际地形，对该项目地表移动观测站进行了实地埋设，其结果如图2.3所示。
