4.2.2　概率积分法预测参数求取

4.2.2　概率积分法预测参数求取

下沉值为最大下沉值一半的点位于距离开切眼22m处，因此，拐点偏移距为22m，得到：

（1）采动区达到充分采动的临界开采宽度为2×240m=480m。

（2）主要影响半径r=240-22=218m。

（3）主要影响角正切值tanβ==1.97。

（4）工作面平均采厚3.2m，走向观测线地表最大下沉值为1438m，将其换算到主断面上以后为1515mm。

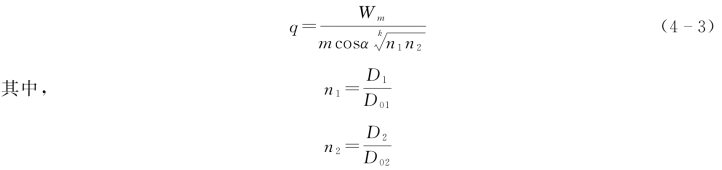

由此，根据以上实测数据、工作面的地质采矿条件以及式（4-2）计算得出下沉系数q=0.78。

式中 q——下沉系数；

W m——最大下沉值；

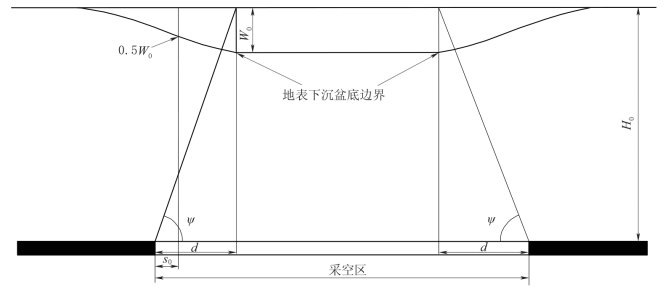

图4.14　地表下沉盆地剖面示意图

m——平均采厚；

α——煤层平均倾角；

k——系数，一般取2～3；

n 1、n 2——沿倾向和走向的充分采动程度系数；

D 1、D 2——采空区沿倾向和走向的长度；

D 01、D 02——地表达到充分采动时采空区相应的临界长度。

当倾向和走向的充分采动程度系数n 1、n 2同时大于1时，地表达到充分采动，计算时取n 1=1、n 2=2，否则为非充分采动。

由《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》（安监总煤装〔2017〕66号）（以下简称《三下采煤规程》）可知，充分采动时，走向主断面上地表最大水平移动值与地表最大下沉值的比值称为水平移动系数，结合22618工作面地表移动变形的实测数据，可知地表最大下沉值为1438mm，最大水平移动值为305mm。因此，该地质采矿条件下的走向水平移动系数。同理可得下山水平移动系数，上山水平移动系数。倾向水平移动系数较走向水平移动系数大，这主要是由于山区地形的影响。

地表开采沉陷的最大下沉角为86°，平均煤层倾角为4°，根据式（4-4）可得该地质采矿条件的影响传播角系数为1.0。

式中 k——影响传播角系数；

α——煤层倾角。
