3-94 何为可变转向比转向系统（主动转向系统）？

所谓可变转向比，可以简单理解为方向盘转动的角度与对应的车轮转动角度的比值。随速可变助力转向系统中，能够改变的仅是助力力度，也就是只能改变转向盘转动时的助力，但是转向比是不可改变的，而可变转向比的转向系统仅能够改变转向的助力力度，在不同情况下，转向盘转角对应的车轮转动角度也是可以变化的。

图3-16和图3-17所示的主动转向系统中，在转向盘和转向轮之间安装一个电子控制的机械机构，那么车轮整体转向的角度不再仅是驾驶人输入转向盘的角度，而是在此基础上叠加蜗轮蜗杆调节机构附加的角度。那么通过利用电动机对蜗轮蜗杆调节结构的控制，可以改变传动系统的传动比。

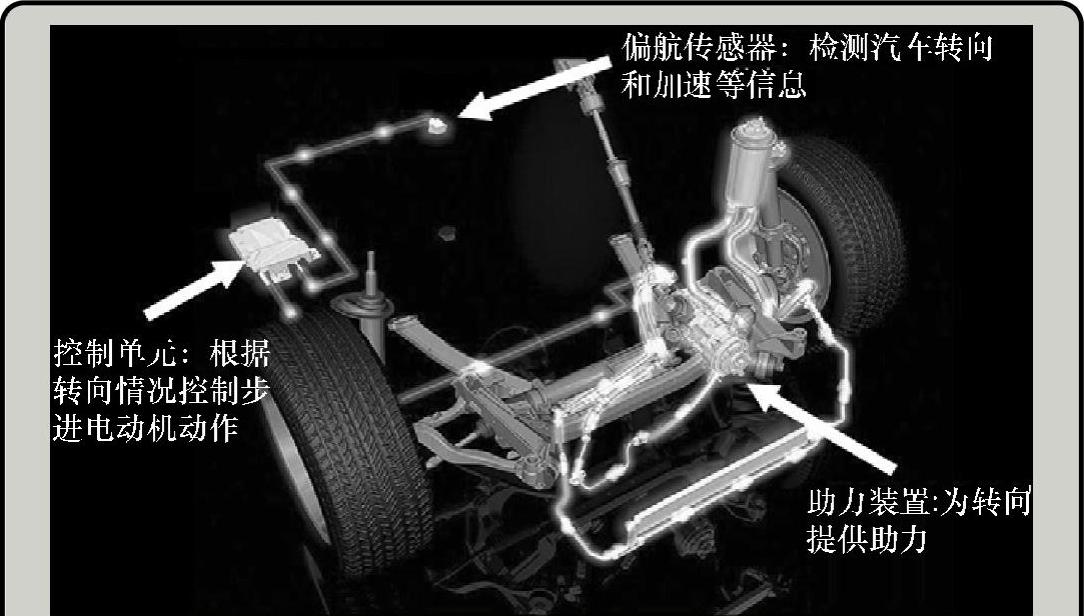

图3-16 主动转向系统示意图

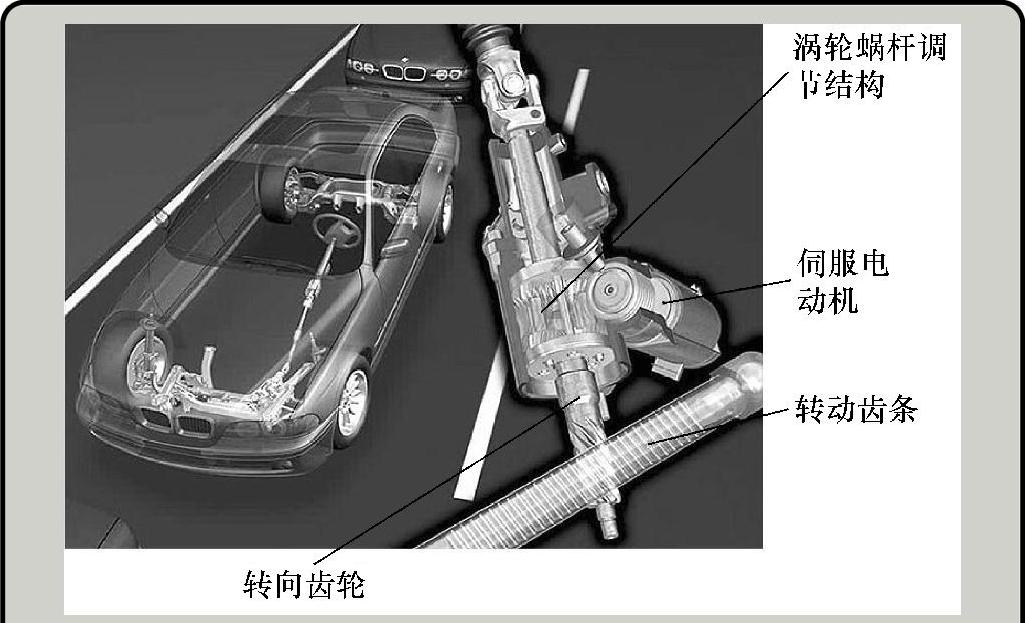

图3-17 主动转向系统构造示意图

这样做有什么好处呢？如图3-18所示，在高速时，通过电动机的作用使蜗轮蜗杆调节机构与驾驶人转动方向盘的方向相同，可以减少对转向力的需求。而在高速时，通过电动机的作用使蜗轮蜗杆调节机构与驾驶人转动转向盘的方向相反，减少前轮的转动角度，提高转向稳定性。

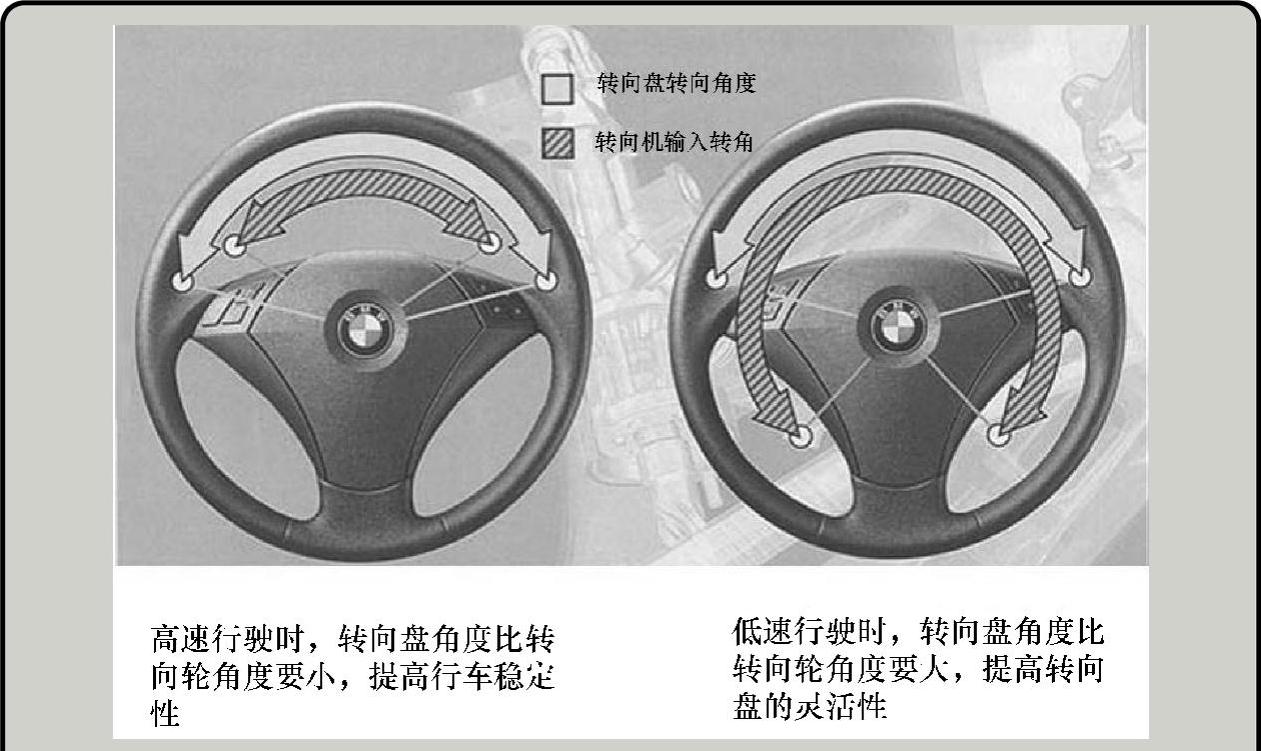

图3-18 主动转向工作原理示意图
