4-163  平视显示屏（HUD）是怎样工作的？

平视显示屏（HUD）相当于一部投影装置，其工作原理如图4-87所示。需要一个光源来投射HUD信息。使用红色和绿色两个LED灯组作为光源。通过TFT投影显示屏产生图像内容。TFT投影显示屏相当于一个滤波器，允许或阻止光线通过。由一个图像光学元件确定HUD显示图像的形状、距离和尺寸。图像看起来就好像自由漂浮在道路上方，风窗玻璃的作用相当于偏光镜。平视显示屏（HUD）投射图像内容距离观察者的眼睛大约2.7m，如图4-88所示。

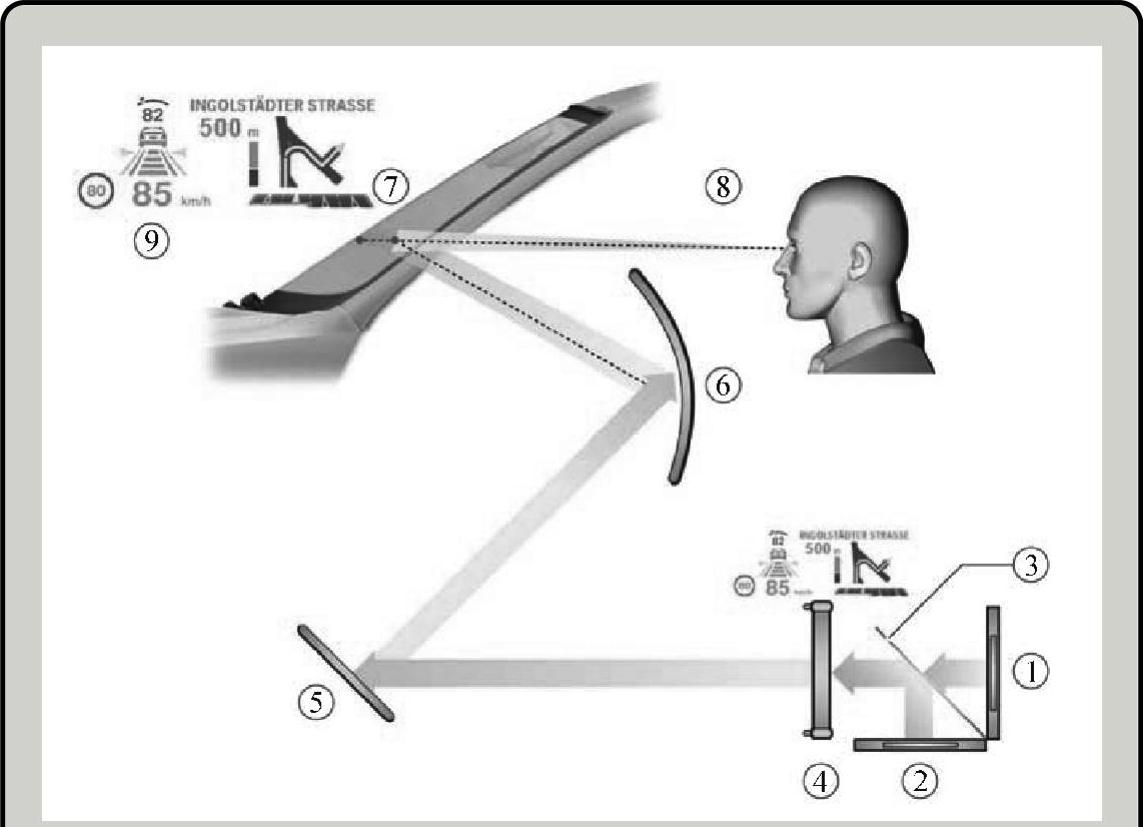

图4-87 平视显示屏（HUD）的工作原理示意

1—绿色LED灯组 2—红色LED灯组 3—透镜 4—TFT投影显示屏 5—平面镜 6—曲面镜 7—风窗玻璃 8—观察者视角 9—投射图像

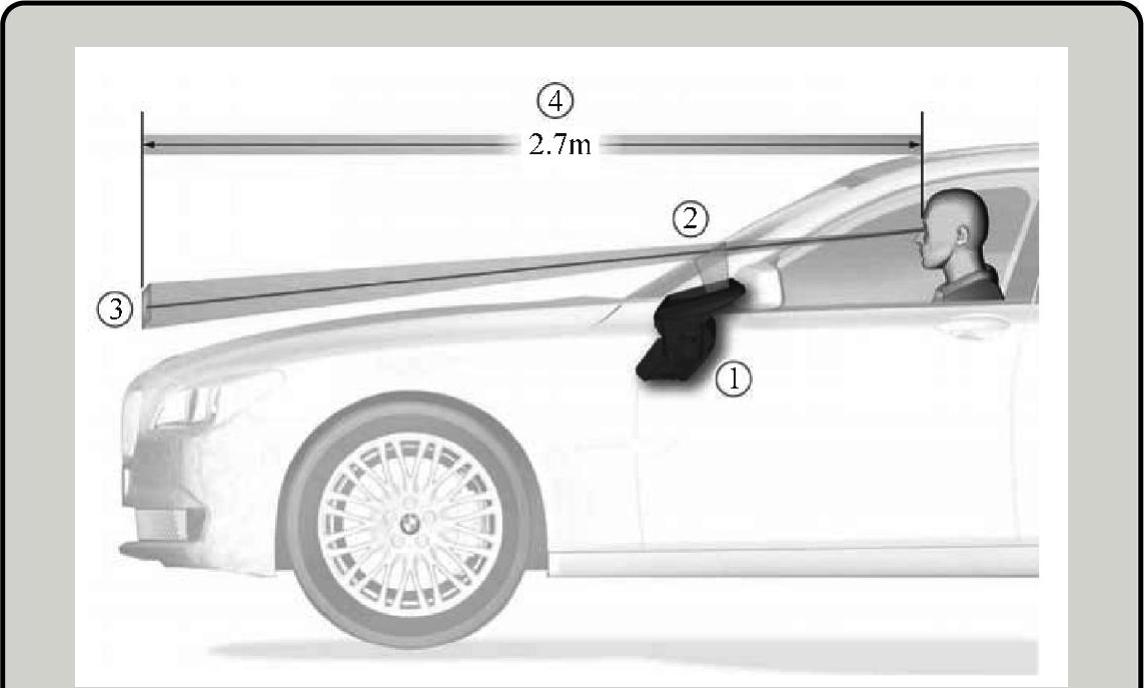

图4-88 平视显示屏（HUD）的投影距离

1—平视显示屏 2—风窗玻璃 3—投射图像 4—投影距离
