3-101 自动离合器的工作原理是怎样的?

自动离合器只是将原来手动变速器车的离合器换成驱动机构驱动而已。液压式自动离合器(商用车应用较多)与电动机式自动离合器(乘用车应用较多)控制理念和逻辑大致相同,只是两者的离合器驱动机构不同。

液压式自动离合器的驱动机构主要是由液压缸、液压泵、储压器和油管组成的。电动机式自动离合器的驱动机构由步进电动机、减速器、螺杆螺母组成(图3-31)。步进电动机旋转通过减速机构造成四杆螺母移动,拉动离合器分离拨叉,离合器分离。

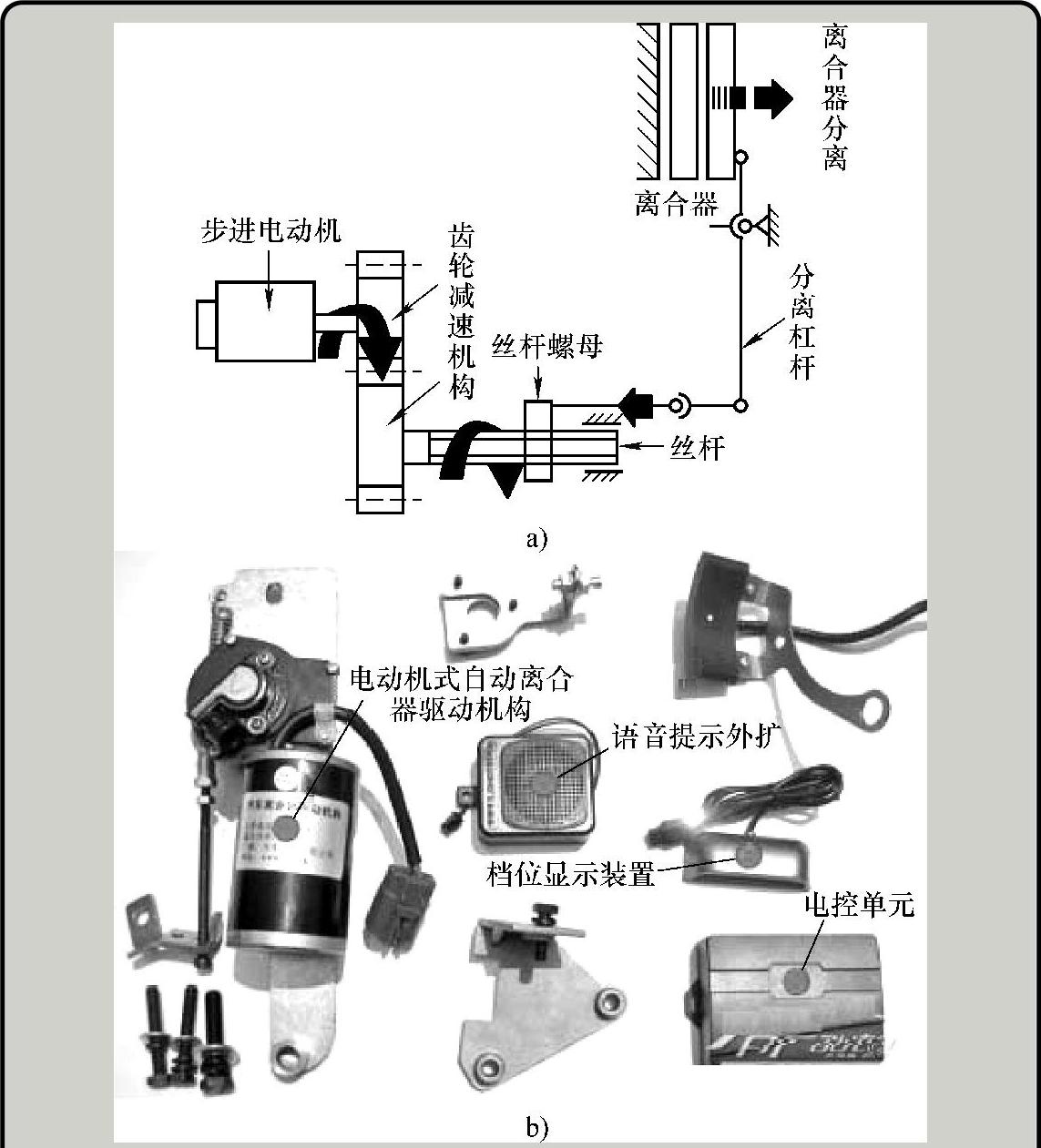

图3-31 电动机式自动离合器的工作机理及结构
