《混凝土结构设计规范》规定

（二）《混凝土结构设计规范》规定

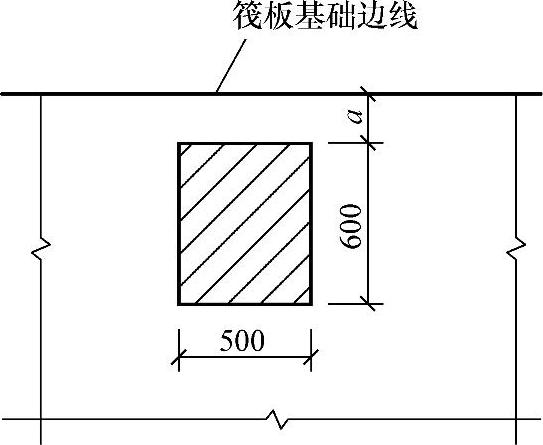

图　4.4.1

6.6.1　配置间接钢筋的混凝土结构构件，其局部受压区的截面尺寸应符合下列要求：

F_l≤1.35β_cβ_lf_cA_ln（6.6.1-1）

式中　F_l——局部受压面上作用的局部荷载或局部压力设计值；

f_c——混凝土轴心抗压强度设计值；在后张法预应力混凝土构件的张拉阶段验算中，可根据相应阶段的混凝土立方体抗压强度f′_cu值按本规范表4.1.4-1的规定以线性内插法确定；

β_c——混凝土强度影响系数，按本规范第6.3.1条的规定取用；

β_l——混凝土局部受压时的强度提高系数；

A_l——混凝土局部受压面积；

A_ln——混凝土局部受压净面积；对后张法构件，应在混凝土局部受压面积中扣除孔道、凹槽部分的面积；

A_b——局部受压的计算底面积，按本规范第6.6.2条确定。

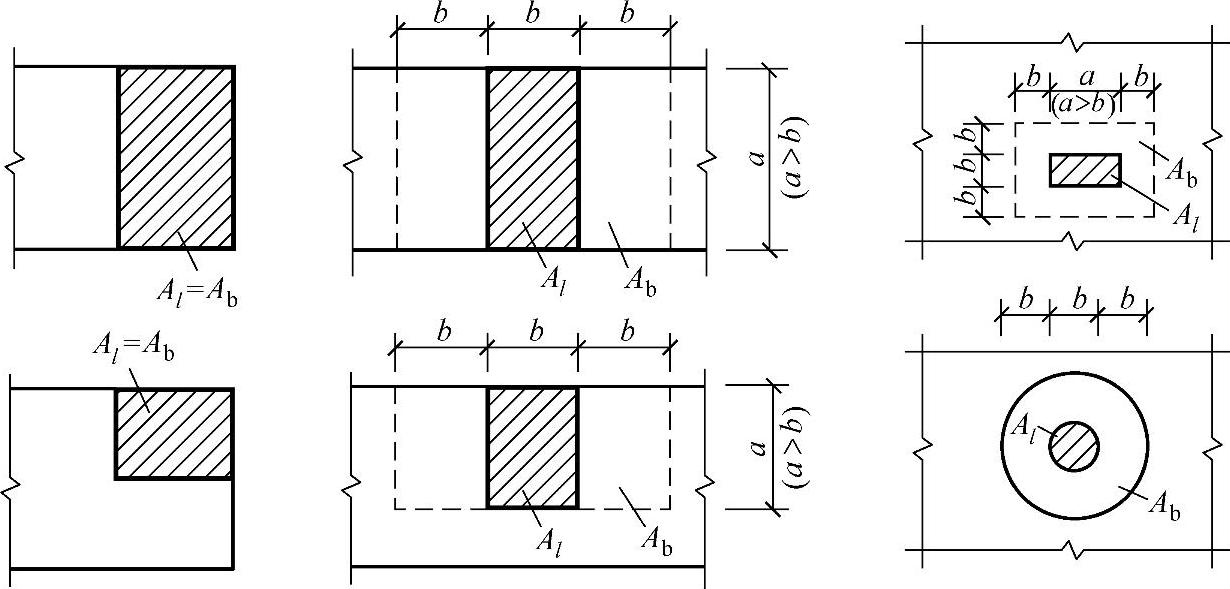

6.6.2　局部受压的计算底面积A_b，可由局部受压面积与计算底面积按同心、对称的原则确定；常用情况，可按图6.6.2取用。

图6.6.2　局部受压的计算底面积

A_l—混凝土局部受压面积　A_b—局部受压的计算底面积

6.6.3　配置方格网式或螺旋式间接钢筋（图6.6.3）的局部受压承载力应符合下列规定：

F_l≤0.9（β_cβ_lf_c+2αρ_vβ_corf_yv）A_ln （6.6.3-1）

当为方格网式配筋时（图6.6.3a），钢筋网两个方向上单位长度内钢筋截面面积的比值不宜大于1.5，其体积配筋率ρ_v应按下列公式计算：

当为螺旋式配筋时（图6.6.3b），其体积配筋率ρ_v应按下列公式计算：

式中　β_cor——配置间接钢筋的局部受压承载力提高系数，可按本规范公式（6.6.1-2）计算，但公式中A_b应代之以A_cor，且当A_cor大于A_b时，A_cor取A_b；当A_cor不大于混凝土局部受压面积A_l的1.25倍时，β_cor取1.0；

α——间接钢筋对混凝土约束的折减系数，按本规范第6.2.16条的规定取用；

f_yv——间接钢筋的抗拉强度设计值，按本规范第4.2.3条的规定采用；

A_cor——方格网式或螺旋式间接钢筋内表面范围内的混凝土核心截面面积，应大于混凝土局部受压面积A_l，其重心应与A_l的重心重合，计算中按同心、对称的原则取值；

ρ_v——间接钢筋的体积配筋率；

n₁、A_s1——方格网沿l₁方向的钢筋根数、单根钢筋的截面面积；

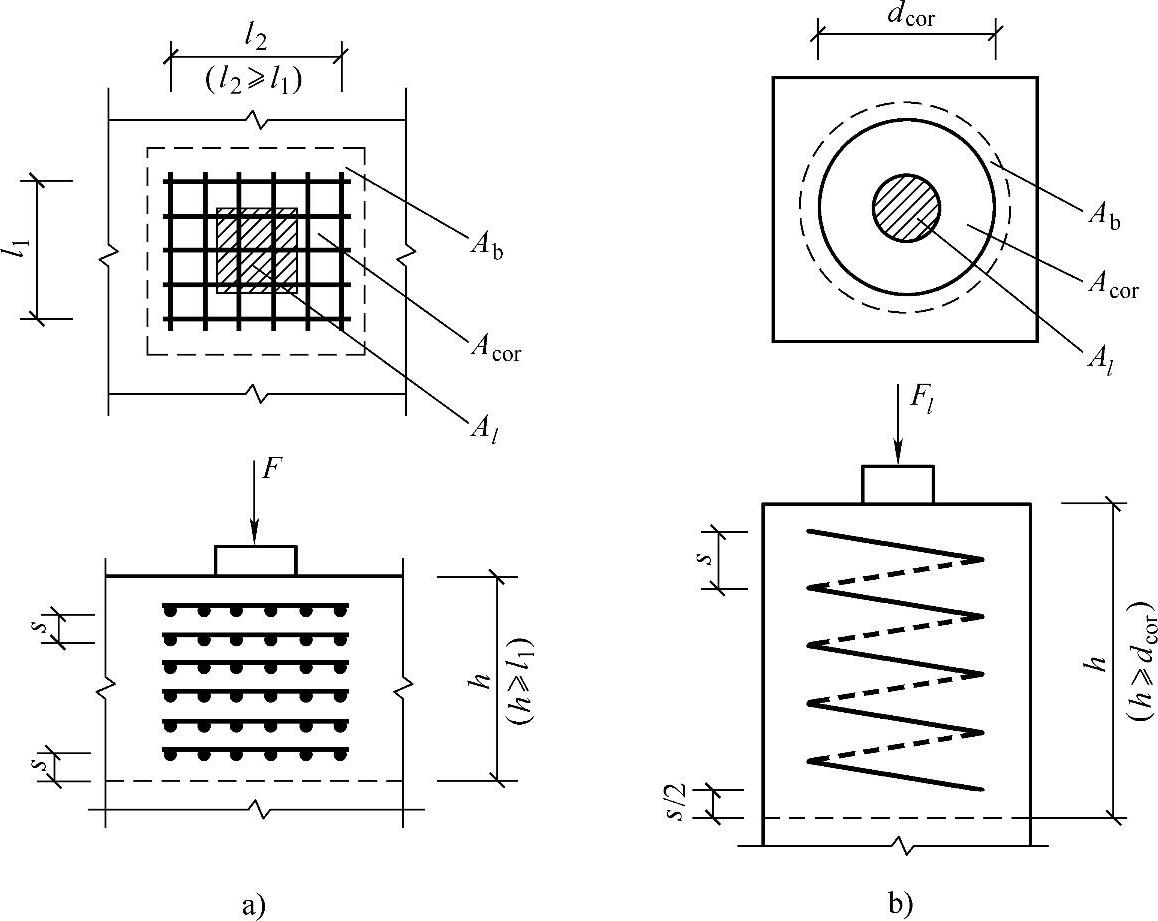

图6.6.3　局部受压区的间接钢筋

a）方格网式配筋　b）螺旋式配筋

A_l—混凝土局部受压面积　A_b—局部受压的计算底面积 A_cor—方格网式或螺旋式间接钢筋内表面范围内的混凝土核心面积

n₂、A_s2——方格网沿l₂方向的钢筋根数、单根钢筋的截面面积；

A_ss1——单根螺旋式间接钢筋的截面面积；

d_cor——螺旋式间接钢筋内表面范围内的混凝土截面直径；

s——方格网式或螺旋式间接钢筋的间距，宜取30～80mm。

间接钢筋应配置在图6.6.3所规定的高度h范围内，方格网式钢筋，不应少于4片；螺旋式钢筋，不应少于4圈。柱接头处，h尚不应小于15d，d为柱的纵向钢筋直径。
