弯折锚筋预埋件

二、弯折锚筋预埋件

（一）考试要求

1.《考试大纲》的要求：掌握

2.“试题”回顾

【试题6.6.5】～【试题6.6.6】　（2008年）

钢筋混凝土板上由锚板和对称配置的弯折锚筋及直锚筋共同承受剪力的预埋件，如图6.6.7所示。混凝土强度等级为C30，直锚筋为412（A_s=452mm²），弯折锚筋为212（A_sb=226mm²）。

【试题6.6.5】　弯折锚筋预埋件的受剪承载力（2008年）

当不考虑地震作用组合时，该预埋件受剪承载力设计值[V]（kN），应与以下何项数值最为接近？

（A）93 （B）101 （C）115 （D）129

【试题6.6.6】　弯折锚筋的锚固长度（2008年）

该预埋件弯折锚筋的锚固长度l_a（mm），取下列何项数值最为恰当？

（A）180 （B）290 （C）360 （D）410

图　6.6.7

（二）《混凝土结构设计规范》规定和算例

《混凝土结构设计规范》规定：

9.7.3　由锚板和对称配置的弯折锚筋及直锚筋共同承受剪力的预埋件（图9.7.3），其弯折锚筋的截面面积A_sb应符合下列规定：

式中系数α_v按本规范第9.7.2条取用。当直锚筋按构造要求设置时，α_v应取为0。

注：弯折锚筋与钢板之间的夹角不宜小于15°，也不宜大于45°。

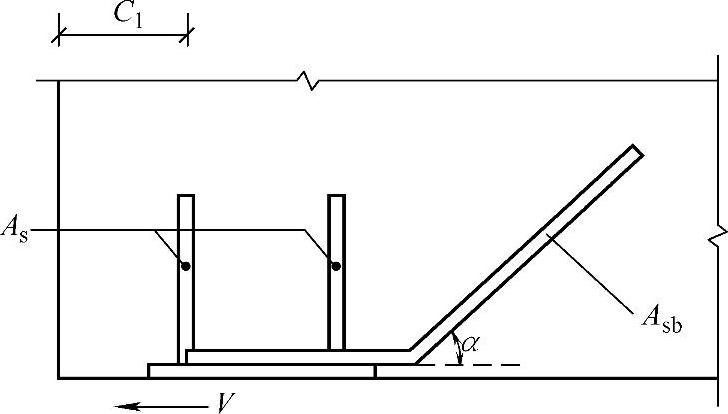

图9.7.3　由锚板和弯折锚筋及直锚筋组成的预埋件

【例6.6.4】　弯折锚筋预埋件计算

条件：如图6.6.8所示，由预埋板和对称于力作用线配置的弯折锚筋与直锚筋共同承受剪力的预埋件，已知承受的剪力V=225kN，直锚筋直径d=14mm，为4根，弯折钢筋与预埋钢板板面间的夹角α=25°，直锚筋间的距离b₁和b均为100mm，弯折锚筋之间的距离b₂=100mm，构件混凝土为C25，钢板厚t=10mm，直锚筋与弯折锚筋均采用HRB400级钢筋，钢板为Q235级钢。

要求：求弯折锚筋的总截面面积、直径及锚固长度。

答案：（1）查《混规》表得f_c=11.9N/mm²，f_y=360N/mm²＞300N/mm²，取f_y=300N/mm²。

直锚筋截面总面积A_s=615mm²。

（2）应用《混规》式（9.7.2-5）得锚筋的受剪承载力系数：

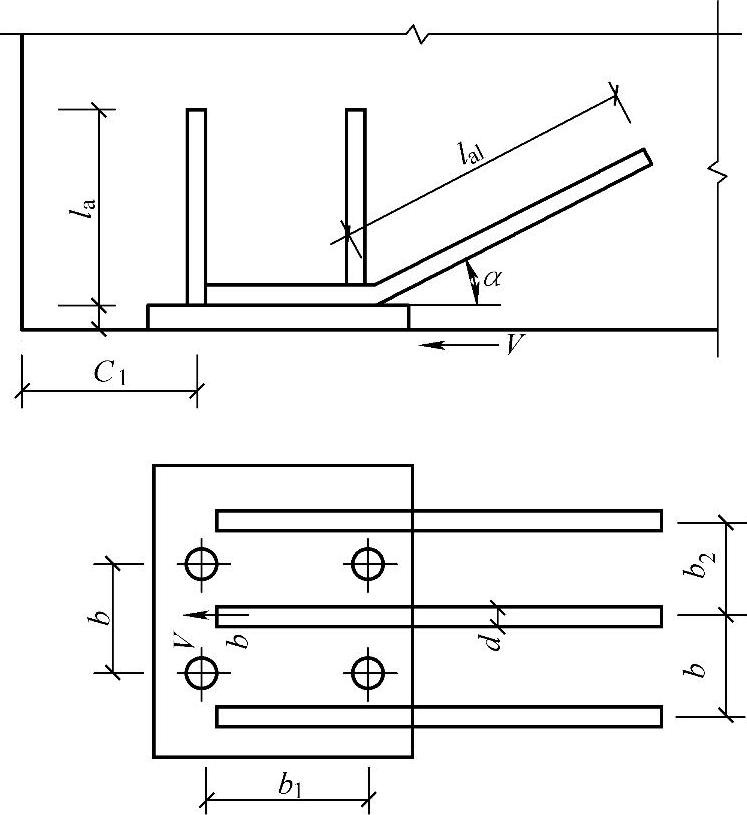

图　6.6.8

取α_v=0.574。

（3）应用《混规》式（9.7.3）得弯折锚筋的截面面积：

A_sb=1.4V/f_y-1.25α_vA_s=1.4×225×10³/300-1.25×0.574×615

=1050-441=609mm²

弯折锚筋采用316，A_sb=603mm²≈609mm²，可以。

根据《混规》第9.7.4条规定，应用《混规》式（8.3.1-1）取α=0.14，得锚固长度：

，取l_a=530mm。

（三）模拟考题

【6.6.6】～【6.6.7】　如图6.6.9所示，由预埋件和对称于力作用线配置的弯折锚筋与直锚筋共同承受剪力的预埋件，已知承受的剪力V=220kN，直锚筋直径d=14mm，共4根，弯折钢筋与预埋钢板板面间的夹角α=30°，直锚筋间的距离b₁和b均为100mm，弯折钢筋之间的距离b₁=100mm，构件的混凝土为C30，钢板厚t=10mm，直锚筋与弯折锚筋均采用HRB400钢筋。钢板为Q235钢。

【6.6.6】　弯折锚筋的截面面积（mm²）与下列何项数值最为接近？

（A）485 （B）602

（C）543 （D）453

正答：（C）

直锚筋截面面积A_s=615mm²，由《混规》式（9.7.2-5）得锚筋的受剪承载力系数：

取α_v=0.629。

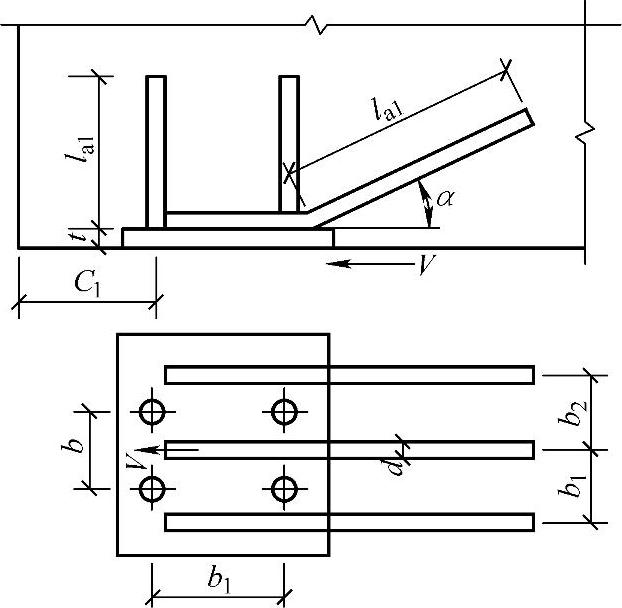

图　6.6.9

应用《混规》式（9.7.3）得弯折钢筋的截面面积：

【6.6.7】　若已知弯折锚筋为318的钢筋，则弯折锚筋的锚固长度（mm）最接近下列何项数值？

（A）529 （B）502 （C）566 （D）448

正答：（A）

根据《混规》第9.7.4条的规定，按《混规》式（8.3.1-1）取α=0.14，得锚固长度：
