8.4.3　训练要求

8.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线（路由器型号为AR2220）。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表8-3所示的地址分配表，根据需要填写，不需要填写处打×。

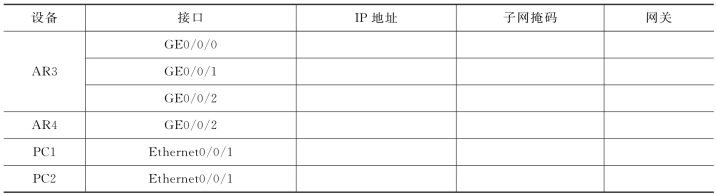

表8-3　地址分配表

3.主要步骤

①搭建训练环境，设置PC1、PC2的IP地址、子网掩码以及网关。

②在路由器AR3上配置。

· 配置路由器名AR3。

· 在路由器AR3上配置端口GE0/0/0、GE0/0/1、GE0/0/2的IP地址。

· 配置路由器AR3 Console接口。

· 配置路由器AR3 Telnet密码。

③在路由器AR4上配置。

· 配置路由器名AR4。

· 在路由器AR4上配置端口GE0/0/2的IP地址。

④验证测试。

· 使用ping命令测试主机PC1与PC2之间的通信。

· 使用tracert命令跟踪路径。

· 使用display ip routing命令查看路由表。

· 在模拟客户端AR4上进行Telnet登录测试。
