本章小结

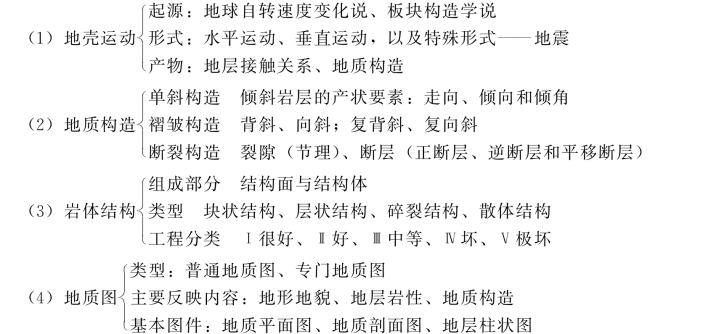

1.知识点
2.地壳运动
地壳运动是由内力作用而引起地壳结构改变和地壳组成物质变形变位的机械运动。地壳运动控制着地表海陆分布的轮廓，影响着各种地质作用的发生和发展，同时改变着岩层的原始产状和地层接触关系，并形成各种各样的构造形态。岩层的构造变动和构造形态都是地壳运动的结果。从这个意义上讲，地壳运动又称构造运动。地震是地壳的一种快速运动，由于它具有特殊的性质，一般不把它归并到地壳运动中，而是单独研究。
3.地质构造
地质构造是最重要的工程地质条件之一，它对地层岩性也有很大影响。常见的地质构造有倾斜构造、褶曲构造和断裂构造。倾斜构造往往是褶曲和断裂构造的一部分。因此，野外观测倾斜岩层的产状及其出露分布特征，是研究地质构造的基础。
野外识别褶曲构造的地层依据是岩层呈有规律的对称重复出现。识别断层的地层依据是岩层中断、重复和缺失。但褶曲和不整合等构造也可以造成岩层的重复和缺失，应该严格加以区分。断层所产生的岩层重复是不对称的，岩层缺失不具有侵蚀面；而褶曲造成的岩层重复是对称的；不整合所形成的岩层缺失则具有侵蚀面，并往往有底砾岩。
不同的构造形态和不同的构造部位，对水工建筑的影响是截然不同的。在倾斜构造和褶曲构造中，岩层仅是发生了倾斜或弯曲变形，一般没有失去连续性。但由于岩层的产状（走向、倾向和倾角）发生了变化，从而改变了其工程特性，有时变得对工程更有利，有时则不利。如在褶曲地区选择坝址，应避开褶曲核部，宜选择在翼部的倾斜岩层上，岩层面倾向河流上游且倾角较陡（45°左右）时，对坝的抗滑稳定最有利，也不易产生渗漏。断裂构造使岩层发生了破裂变形，岩层的力学强度降低和透水性增大，故对水工建筑是极为不利的。选择坝址时，应尽量避开裂隙密集带和断层破碎带，避不开时要调整坝线，使断层远离坝基受力集中部位。
4.岩体结构和地质构造
岩体结构和地质构造统称为地质结构。岩体结构是指岩体中结构面与结构体的组合方式。它的基本类型有块状结构、层状结构、碎裂结构、散体结构，其工程地质性质依次由好变坏。岩体的稳定性，在很大程度上取决于结构面的类型及其自然特征（尤其是缓倾角的软弱夹层和泥化夹层），但在一定条件下结构体也相当重要。
5.地质图
地质图是反映各种地质现象和地质条件的图件。它包括地质平面图、地质剖面图和地层柱状图。水利工程建设中，常需沿建筑物轴线绘制地质剖面图，以了解地下的地层岩性和地质构造条件。
根据地质平面图切绘地质剖面图时，首先要选好剖面线。剖面线应选在地层岩性出露最全，能基本反映区内主要地质构造和地形地貌的方向上，也可沿建筑物方向绘制。画图时应注意以下三点：①当剖面线方向不垂直岩层走向时，剖面图上的岩层（或断层）倾角必须采用式tgβ＝sinθtga换算为该剖面线方向的视倾角；②剖面线基线标高的确定，应低于剖面线所通过的最低点的地形标高，一般低于一、二条地形等高线即可；③剖面图的垂直比例尺一般尽可能与水平比例尺一致（即与地质平面图的比例尺相同），在特殊情况下，如果要放大垂直比例尺时，则必须采用式tgx＝ntga换算校正岩层（或断层）倾角。
