坝区渗漏的地质条件
坝区渗漏包括坝基渗漏和坝肩渗漏（绕坝渗漏）。由于这里水头差最大，渗漏途径最短，因而渗漏量可能很大。在工程地质勘察中，应当特别重视坝区渗漏问题。
坝区渗漏的形式一般有均匀渗漏和集中渗漏两种，前者是通过第四纪松散层（如砂砾石）等的渗漏，后者是通过较大的断裂破碎带和喀斯特洞穴的渗漏。
（一）第四纪松散层坝区的渗漏分析
对于修筑拦河大坝来说，所指的松散层主要是第四纪以来河谷中沉积的冲积层和冲洪积层，其中的砂砾石、卵石层，往往具有较强的透水性，如作为坝基或坝肩，不但造成大量渗漏，而且会导致溃坝事故。如美国斯奈克河上游高达123m的特顿土坝，1976 年6 月5 日竣工后初次蓄水，将满库时大坝溃决，3.6 亿m3 库水突袭了下游的农庄和内达华豪尔兹等城市，有450 个农场受灾，淹没农田约150km2，7000 多间房屋倒坍，14 人丧生，伤达1000 多人，灾害损失上亿美元。该坝基岩为裂隙发育的凝灰岩，其上覆盖约30m厚的河床松散沉积物。为此，在坝下设置了深达20m的止水齿墙。由于坝下渗漏，使右岸上半部齿墙材料内部潜蚀以至形成管涌，迅速引起坝体连续破坏，如图5-20 所示。

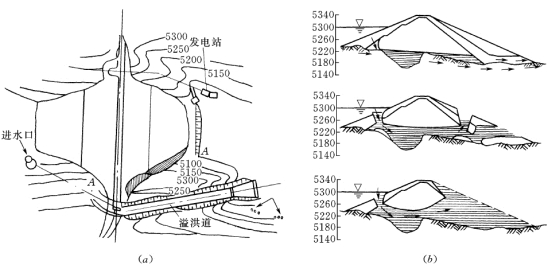

图5-20 美国特顿（Teton）土坝溃决示意图
（a）溃坝之前右岸头漏水发展顺序图；（b）右岸坝肩逐渐破坏过程图
在研究松散层坝区渗漏问题时，首先应弄清透水层在纵向及横向上的沉积变化规律，因为它控制着坝区渗漏的边界条件；其次要详细了解松散层的岩性特征（如孔隙性、密实程度等），岩性决定着透水性和渗漏量的大小。
（二）基岩坝区的渗漏分析
基岩坝区的渗漏通道主要有可溶岩地区的各种喀斯特洞穴，非可溶性岩石地区的裂隙密集带和断层破碎带等。其次为多孔隙的火山喷出岩（如玄武岩等）、胶结不良的砂砾岩、古风化壳等。基岩坝区的渗漏问题除与岩性有关外，还主要受地质构造与河谷地貌所控制。如在倾斜构造或在褶皱构造发育的沉积岩地区，常见的河谷构造有纵谷、斜谷和横谷三种形式（图5-21）。

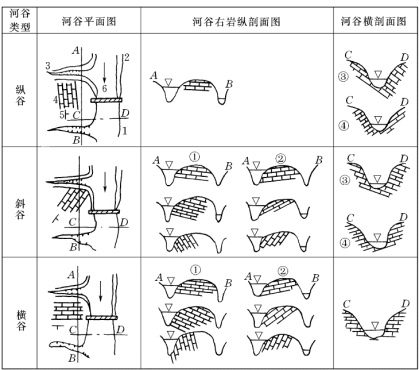

图5-21 坝基（肩）渗漏与河谷构造关系示意图
1—河谷；2—水库回水线；3—沟谷；4—岩层；5—岩层产状；6—坝轴线位置A-B、C-D—纵横剖面线①、②—岩层倾向下游和上游，倾角自上而下为缓倾、中等倾斜和陡倾岩层；③、④—横剖面上岩层各向一岸倾斜
（1）纵谷是河流沿岩层走向发育，这时岩层走向与坝轴线垂直，不论是坝基或坝肩，如有渗漏岩层或顺河流方向断层，都可构成良好渗漏通道，特别是坝肩上、下游有沟谷地形时（图5-21 中的A-B剖面），则更易形成库水的大量渗漏。在河谷纵剖面上，沿层面渗流途径最短，有利于库水向邻谷绕坝渗漏；而在河谷横剖面上，一侧坝肩渗入良好，而排泄不利，另一侧坝肩则顺层面渗漏严重。由于纵谷条件下的渗漏通道是顺河流方向的，所以即使坝轴线向上游或向下游调整移动，也很难避免沿透水岩层走向方向的渗漏。
（2）横谷是河流与岩层走向垂直，这时岩层走向与坝轴线平行，故可用移动坝轴线位置的方法，避开强透水岩层，但仍需注意顺岩层面倾向的渗漏。一般岩层倾向下游、倾角较小时渗漏严重，而倾向上游、倾角较陡时则不易渗漏。坝区上、下游如有沟谷分布（图5-21 中A-B剖面①上），倾向下游的透水岩层仍可形成绕坝渗漏。
（3）斜谷是河流与岩层走向斜交，这时岩层走向与河水流向间夹角的大小，是影响渗漏的重要因素。一般夹角越小，且岩层倾向偏向下游时，产生坝基或坝肩渗漏的可能性越大。
