三、任务实施

三、任务实施

1）分析图纸

在新建工程前，应先分析图纸中的“结构设计总说明（一）”。“四、本工程设计所遵循的标准、规范和规程”中第6条《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G101—1和16G101—2，软件算量要依照此规定。

2）新建工程

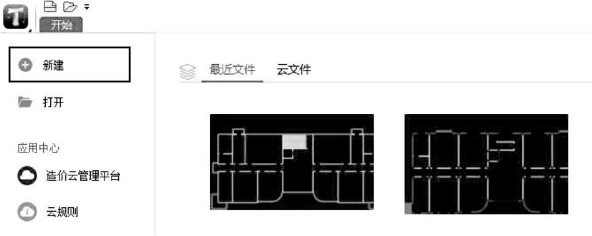

①在分析图纸、了解工程的基本概况之后，启动软件，进入软件“开始”界面，如图2.1所示。

图2.1

②用鼠标左键单击界面上的“新建工程”，进入新建工程界面，输入各项工程信息。

工程名称：按工程图纸名称输入，保存时会作为默认的文件名。本工程名称输入为“1号办公楼”。

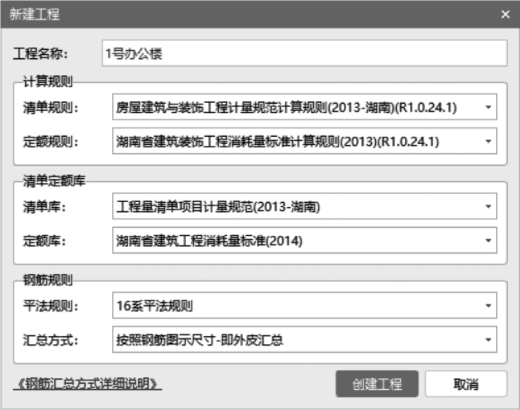

计算规则：如图2.2所示。

图2.2

平法规则：选择“16系平法规则”。

单击“创建工程”，即完成了工程的新建。
