三、任务实施

三、任务实施

1）分析图纸

由分析建施-01中“（六）墙体设计”可知，外墙外侧做50 mm厚的保温层。

2）清单、定额计算规则学习

（1）清单计算规则学习

外墙保温层清单计算规则，见表8.12。

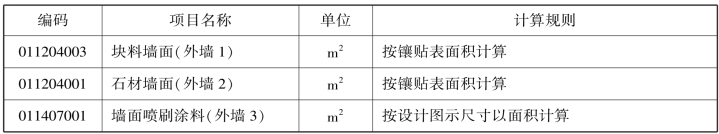

表8.12　外墙保温层清单计算规则

（2）定额计算规则学习

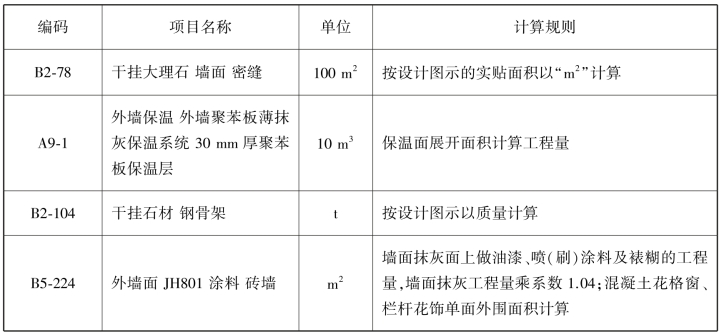

外墙保温层定额计算规则，见表8.13。

表8.13　外墙保温层定额计算规则

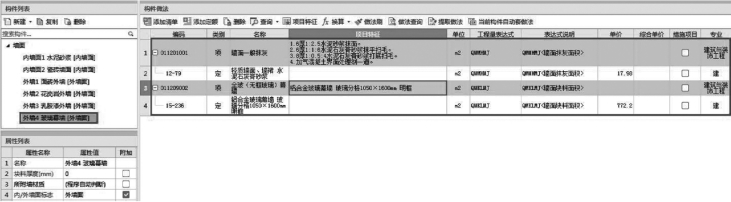

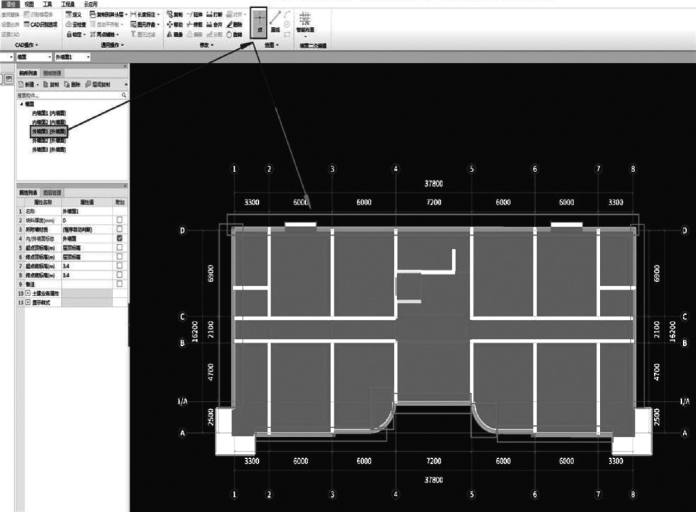

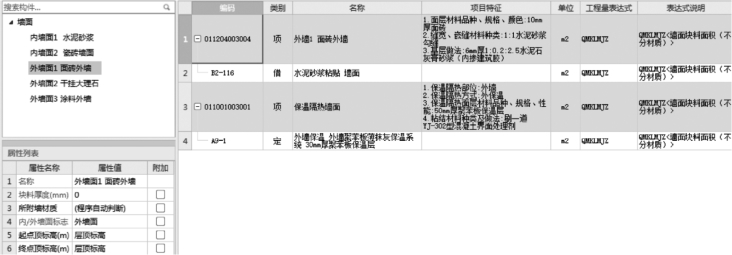

新建外墙面，如图8.15—图8.18所示。

图8.15

图8.16

图8.17

图8.18

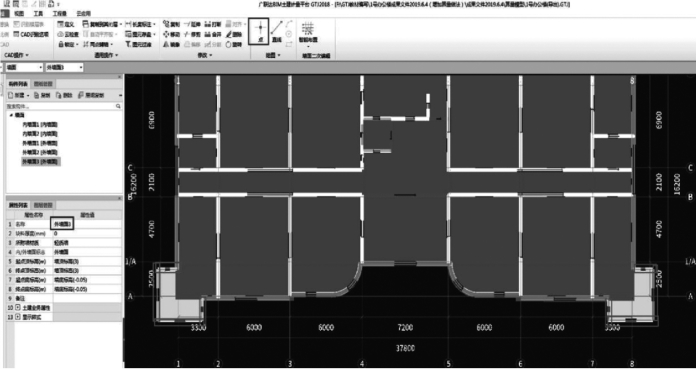

用“点”功能绘制时，用鼠标在外墙外侧单击左键即可，如图8.19所示。

图8.19

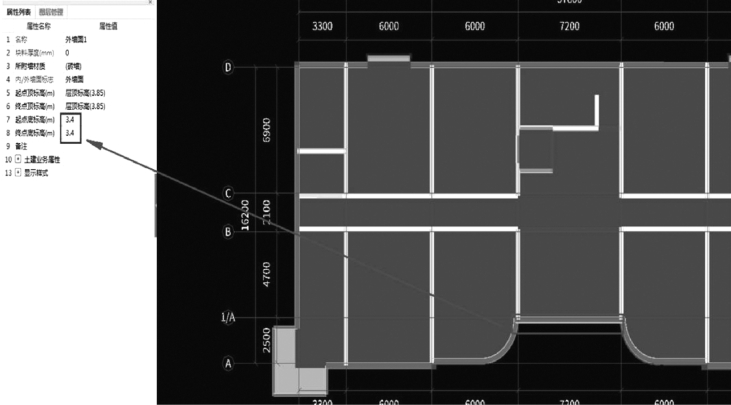

或者选择“智能布置”→“外墙外边线”，即可完成外墙面外侧保温层绘制。其他楼层的操作方法相同。选择④～⑤轴的外墙面1，修改属性值“起点和终点的底标高为3.4”，如图8.20所示。

图8.20

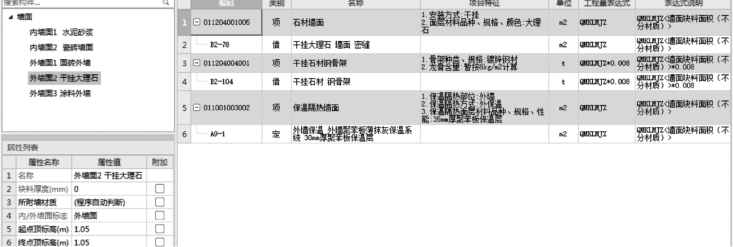

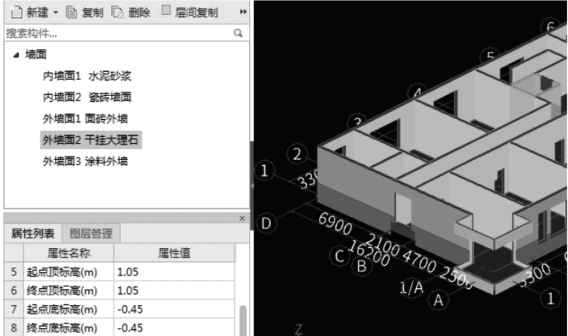

外墙面2的操作方法同外墙面1，布置位置同外墙面1，修改起点顶标高和终点顶标高为1.05，起点底标高和终点底标高为-0.45，选择④～⑤轴的外墙面2，修改属性值“起点和终点的顶标高为3.4”（因为已经绘制了外墙面1和外墙面2，所以可以在三维状态下选中外墙面2），如图8.21所示。

图8.21

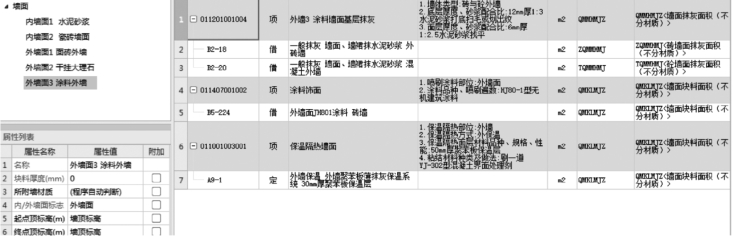

外墙面3的绘制，如图8.22所示。

图8.22
