三、任务实施
1）分析图纸
（1）分析剪力墙
分析结施-04、结施-01，可以得到首层剪力墙的信息，见表3.6。
表3.6 剪力墙表
（2）分析连梁
连梁是剪力墙的一部分。结施-06剪力墙上有LL1（1），尺寸为200 mm×1000 mm，下方有门洞，箍筋为
10＠100（2），上部纵筋4
22，下部纵筋为4
22，侧面纵筋为G
12＠200。
2）剪力墙清单、定额计算规则学习
①清单计算规则学习。

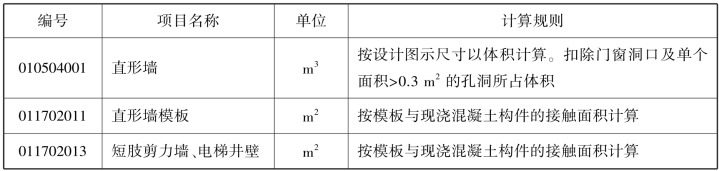

剪力墙清单计算规则，见表3.7。
表3.7 剪力墙清单计算规则
②定额计算规则。
剪力墙定额计算规则，见表3.8。
表3.8 剪力墙定额计算规则
3）剪力墙属性定义
（1）新建剪力墙

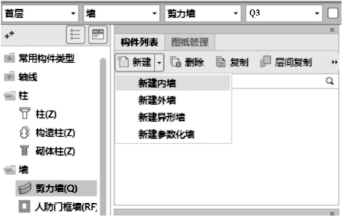

在导航树中选择“墙”→“剪力墙”，在构件列表中单击“新建”→“新建内墙”，如图3.38所示。
图3.38

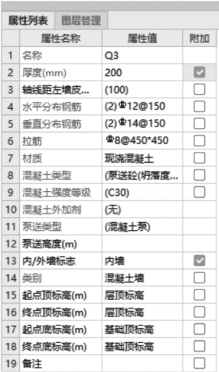

在“属性列表”中对图元属性进行编辑，如图3.39所示。
（2）新建连梁

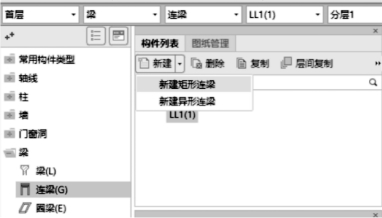

在导航树中选择“梁”→“连梁”，在“构件列表”中单击“新建”→“新建矩形连梁”，如图3.40所示。
图3.39
图3.40

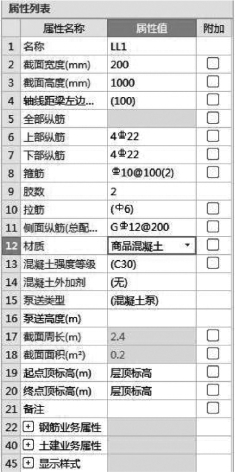

在“属性列表”中对图元属性进行编辑，如图3.41所示。
图3.41
图3.42
（3）通过复制建立新构件
分析结施-04可知，该案例工程有Q3（基础-11.05 m）和Q4（11.05～15.90 m）两种类型的剪力墙，厚度都是200 mm，水平筋分别为
12＠150和
10＠200，竖向筋分别为
14＠150和
10＠200，拉筋分别为
8＠450和
8＠600。其区别在于墙体的名称和钢筋信息以及布置位置不一样。在新建好的Q3后，选中“Q3”，单击鼠标右键选择“复制”，或者直接单击“复制”按钮，软件自动建立名为“Q4”的构件，然后对“Q4”进行属性编辑，如图3.42所示。
4）做法套用

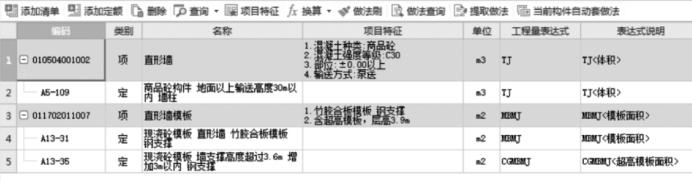

①剪力墙做法套用，如图3.43所示。
图3.43

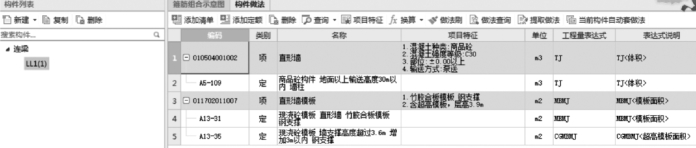

②连梁是剪力墙的一部分，因此连梁做法套用，如图3.44所示。
图3.44
5）画法讲解
（1）剪力墙的画法
剪力墙定义完毕后，切换到绘图界面。
①直线绘制。在导航树中选择“墙”→“剪力墙”，通过“构件列表”选择要绘制的构件Q3，依据结施-04和结施-05可知，剪力墙和暗柱都是200 mm厚，且内外边线对齐，将鼠标捕捉左下角的YBZ1，左键单击Q3的起点，再左键单击终点即可完成绘制。
②对齐。用直线完成Q3的绘制后，检查剪力墙是否与YBZ1和YBZ2对齐，假如不对齐，可采用“对齐”功能将剪力墙和YBZ对齐。选中Q3，单击“对齐”，左键单击需要对齐的目标线，再左键单击选择图元需要对齐的边线。完成绘制，如图3.45所示。
图3.45
（2）连梁的画法
连梁定义完毕后，切换到绘图界面。采用“直线”绘制的方法绘制。
通过“构件列表”选择“梁”→“连梁”，单击“建模”→“直线”，依据结施-05可知，连梁和暗柱都是200 mm厚，且内外边线对齐，用鼠标捕捉连梁LL1（1）的起点，捕捉终点即可。
