三、任务实施

三、任务实施

1）分析图纸

（1）分析框架柱

分析结施-04，三层框架柱和二层框架柱相比，截面尺寸、混凝土强度等级相同，与钢筋信息一样，只有标高不一样。

（2）分析梁

分析结施-06，三层梁和首层梁信息一样。

（3）分析板

分析结施-10，三层板和首层板信息一样。

（4）分析墙

分析建施-05，三层砌体与二层砌体基本相同。

（5）分析门窗

分析建施-05，三层门窗与二层门窗基本相同。

2）画法讲解

（1）从其他楼层复制图元

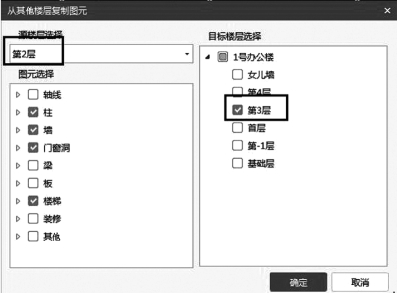

在三层中，选择“从其他层复制”，源楼层选择“第2层”，图元选择“柱、墙、门窗洞、楼梯”，目标楼层选择“第3层”，单击“确定”按钮，弹出“图元复制成功”提示框，如图4.14所示。

图4.14

（2）继续从其他楼层复制图元

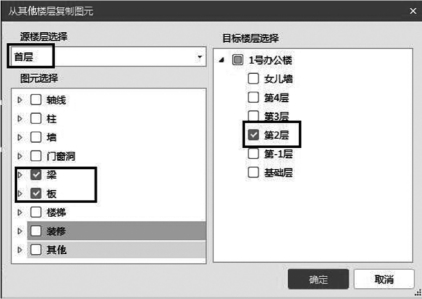

在三层中，选择“从其他层复制”，源楼层选择“首层”，图元选择“梁、板”，目标楼层选择“第3层”，单击“确定”按钮，弹出“图元复制成功”提示框，如图4.15所示。

图4.15

通过上述两步即可完成三层图元的全部绘制。
