3.7.2　表格输入法计算楼梯梯板钢筋工程量

3.7.2　表格输入法计算楼梯梯板钢筋工程量

通过本小节的学习，你将能够：

正确运用表格输入法计算钢筋工程量。

一、任务说明

在表格输入中运用参数输入法完成所有层楼梯的钢筋工程量计算。

二、任务分析

以首层1号楼梯为例，参考结施-13及建施-13，读取梯板的相关信息，如梯板厚度、钢筋信息及楼梯具体位置。

三、任务实施

①如图3.166所示，切换到“工程量”选项卡，单击“表格输入”。

图3.166

②在“表格输入”界面单击“构件”，添加构件“AT1”，根据图纸信息，输入AT1的相关属性信息，如图3.167所示。

图3.167

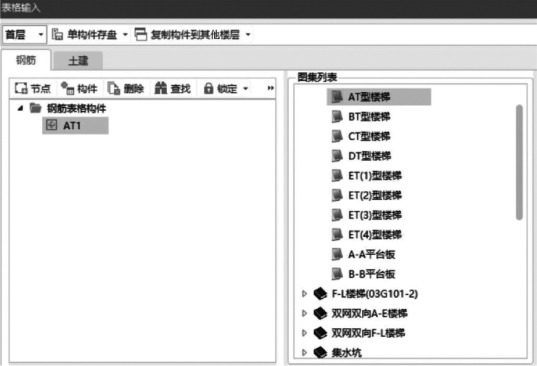

③新建构件后，单击“参数输入”，在弹出的“图集列表”中，选择相应的楼梯类型，如图3.168所示。这里以AT形楼梯为例。

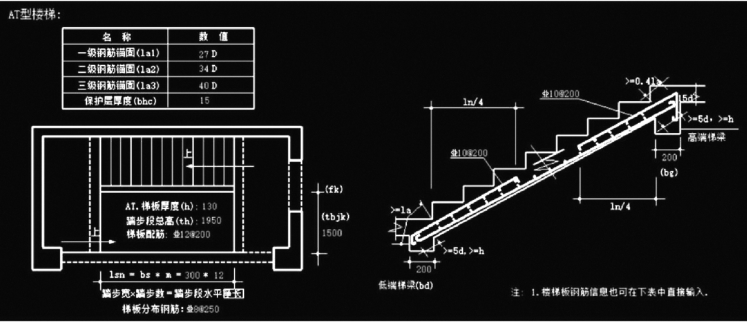

④在楼梯的参数图中，以首层1号楼梯为例，参考结施-13及建施-13，按照图纸标注输入各个位置的钢筋信息和截面信息，如图3.169所示。输入完毕后，选择“计算保存”。

图3.168

图3.169

四、任务结果

单击“工程量”→“查看报表”，选择“钢筋报表量”中的表格，即可查看钢筋汇总或者明细表。任务结果参考第10章表10.1输入。

参数化楼梯中的钢筋是否包括平台梁中的钢筋？
