三、任务实施
1）分析图纸
①由结施-03可知，本工程为独立基础，混凝土强度等级为C30，独立基础顶标高为止水板顶标高（-3.95 m）。
②由结施-03可知，基础部分的止水板的厚度为350mm，止水板采用筏板基础进行处理。
③由结施-03可知，本工程基础垫层为100 mm厚的混凝土，顶标高为基础底标高，出边距离为100 mm。
2）清单、定额计算规则学习
（1）清单计算规则学习

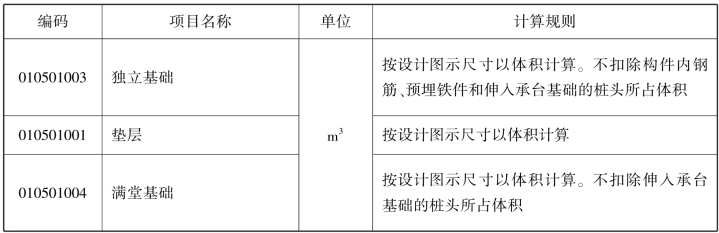

独立基础、止水板、垫层清单计算规则，见表7.1。
表7.1 独立基础、止水板、垫层清单计算规则
（2）定额计算规则学习
独立基础、止水板、垫层定额计算规则，见表7.2。

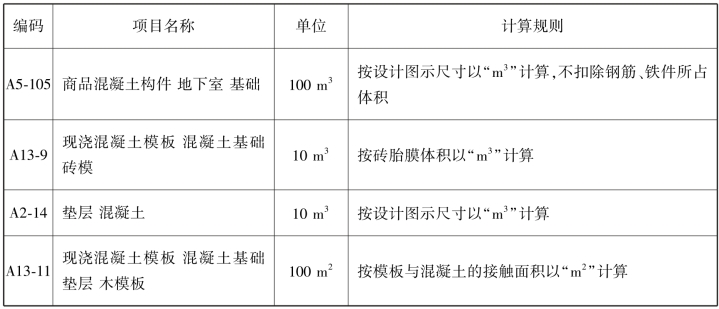

表7.2 独立基础、止水板、垫层定额计算规则
3）构件属性定义
（1）独立基础属性定义

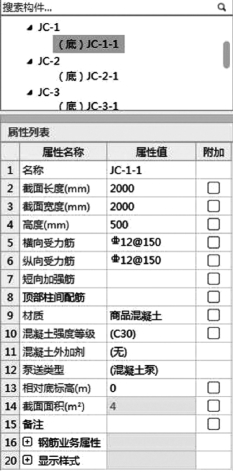

单击导航树中的“基础”→“独立基础”，选择“新建”→“新建独立基础”，用鼠标右键单击“新建矩形独立基础单元”，如图7.1所示。其属性定义如图7.2所示。
（2）止水板属性定义

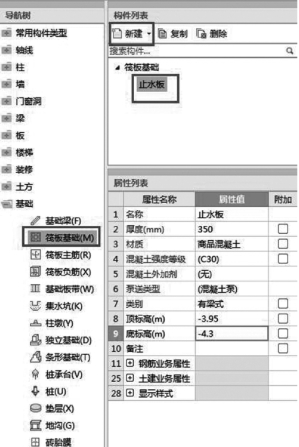

新建筏板基础，修改其名称为止水板，其属性如图7.3所示。
图7.1
图7.2
（3）垫层属性定义

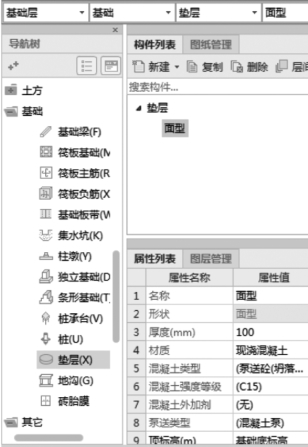

新建面式垫层，垫层属性定义，如图7.4所示。
图7.3
图7.4
4）做法套用
（1）独立基础

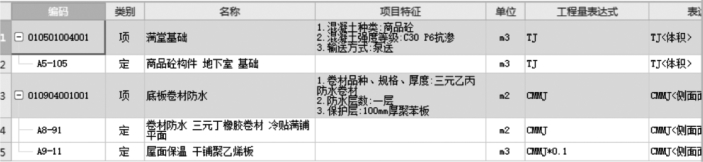

独立基础的做法套用，如图7.5所示。
图7.5

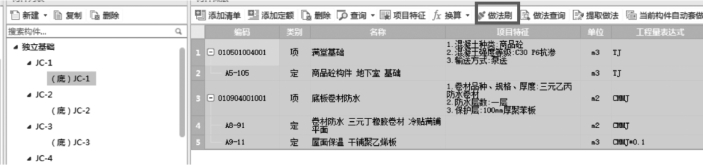

其他独立基础清单的做法套用相同。可采用“做法刷”功能完成做法套用，如图7.6所示。
图7.6
（2）止水板

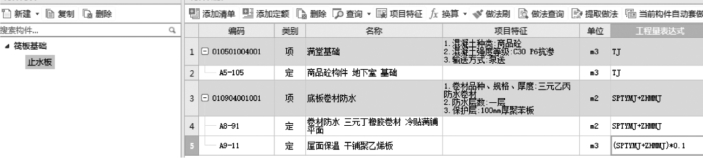

止水板的做法套用，如图7.7所示。
图7.7
（3）垫层

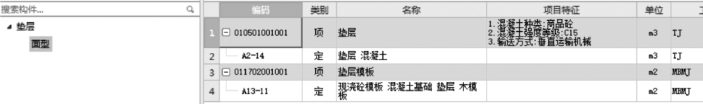

垫层的做法套用，如图7.8所示。
图7.8
5）画法讲解
（1）独立基础
独立基础以“点”绘制方式完成，其绘制方法同柱，也可通过智能布置进行绘制。
（2）筏板基础

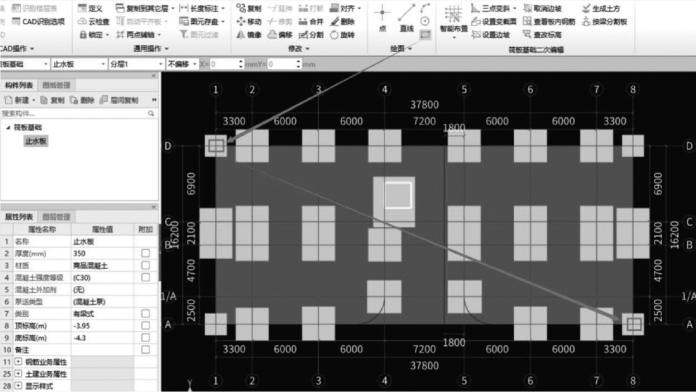

①止水板用“矩形”功能绘制，用鼠标左键单击①/Ⓓ轴交点，再在⑧/Ⓐ轴交点处单击鼠标左键即可完成，如图7.9所示。
图7.9

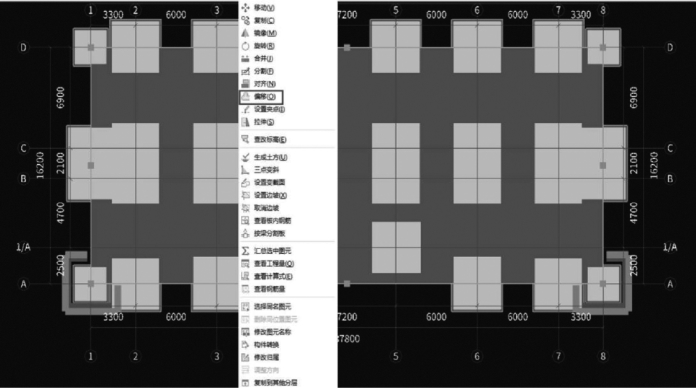

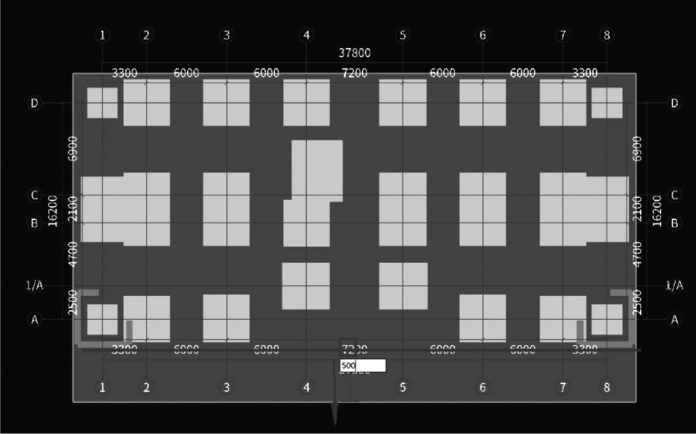

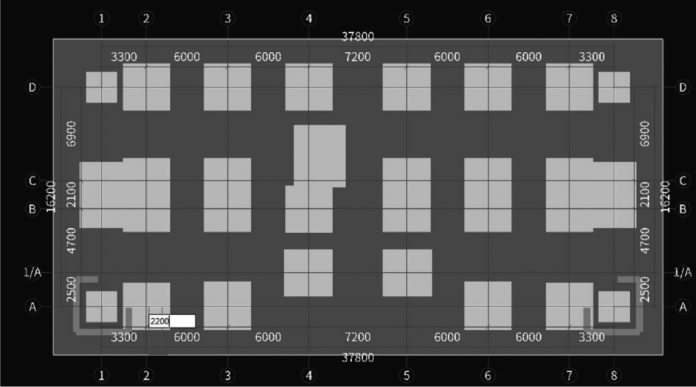

②由结施-02可知，止水板左右侧外边线距轴线尺寸为2200 mm，上下侧外边线距轴线尺寸为2700 mm。选中止水板，用鼠标右键单击“偏移”，移动鼠标至止水板的外侧输入2200 mm，按“Enter”键；再次选中止水板，单边偏移尺寸为500 mm，即可完成止水板的绘制。在独立基础JC-7处是没有止水板的，用“分割”功能沿着独立基础的边线分割即可完成，如图7.10—图7.12所示。
图7.10
图7.11
图7.12
止水板内钢筋的操作方法与板钢筋类似。

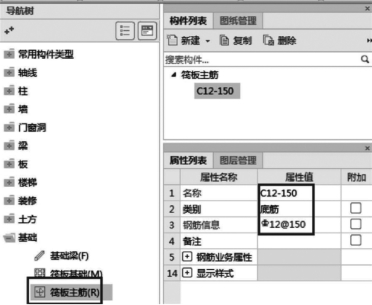

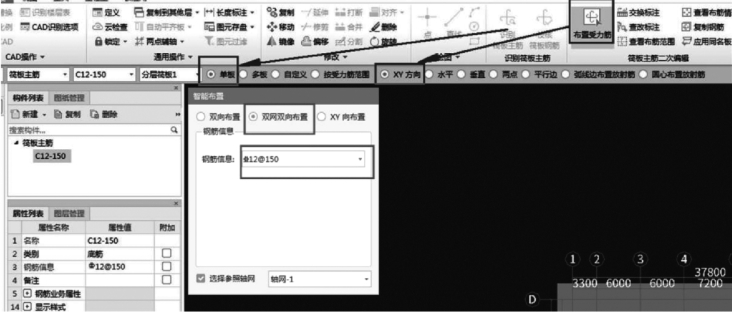

新建筏板主筋，修改钢筋信息如图7.13和图7.14所示。
鼠标左键单击止水板即可完成钢筋布置。
③垫层是在独立基础下方，属于面式构件，选择“智能布置”→“独立基础”，在弹出的对话框中输入出边距离“100 mm”，单击“确定”按钮，框选独立基础，垫层就布置完成。在止水板下的垫层绘制方法同独立基础下方垫层，输入出边距离“300 mm”。
图7.13
图7.14
