四、任务结果
1）查看钢筋工程量计算结果
前面部分没有涉及构件图元钢筋计算结果的查看，主要是因为竖向的构件在上下层没有绘制时，无法正确计算搭接和锚固，对于梁这类水平构件，本层相关图元绘制完毕，就可以正确地计算钢筋量，并可以查看计算结果。
首先，选择“工程量”选项卡下的“汇总计算”，选择要计算的层进行钢筋量的计算，然后就可以选择已经计算过的构件进行计算结果的查看。

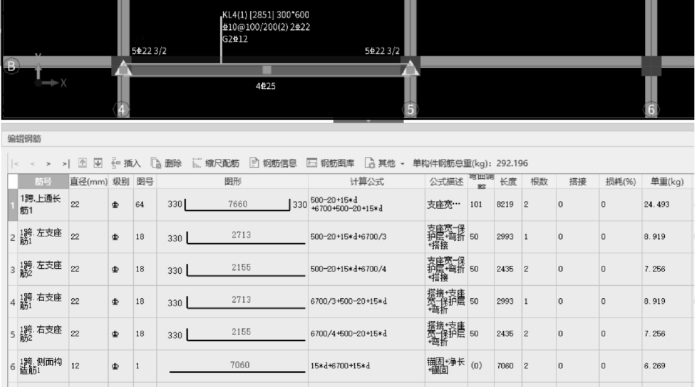

①通过“编辑钢筋”查看每根钢筋的详细信息：选择“钢筋计算结果”面板下的“编辑钢筋”，下面还是以KL4为例进行说明。
钢筋显示顺序为按跨逐个显示，如图3.76所示的第一行计算结果中，“筋号”对应到具体钢筋；“图号”是软件对每一种钢筋形状的编号。“计算公式”和“公式描述”是对每根钢筋的计算过程进行的描述，方便查量和对量；“搭接”是指单根钢筋超过定尺长度之后所需要的搭接长度和接头个数。
“编辑钢筋”中的数据还可以进行编辑，可根据需要对钢筋的信息进行修改，然后锁定该构件。
图3.76

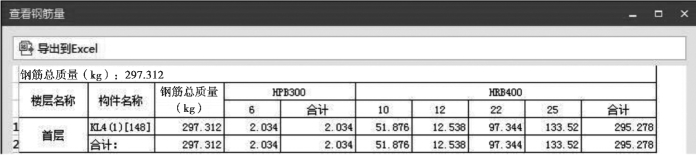

②通过“查看钢筋量”来查看计算结果：选择钢筋量菜单下的“查看钢筋量”，或者在工具条中选择“查看钢筋量”命令，拉框选择或者点选需要查看的图元。软件可以一次性显示多个图元的计算结果，如图3.77所示。
图3.77
图中显示构件的钢筋量，可按不同的钢筋类别和级别列出，并可对选择的多个图元的钢筋量进行合计。

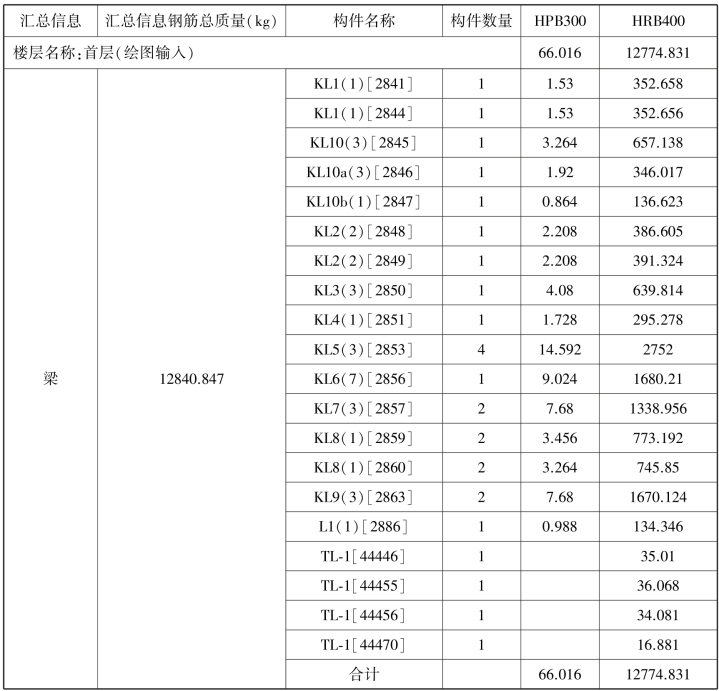

首层所有梁的钢筋工程量统计可单击“查看报表”，见表3.15（见报表中《楼层构件统计校对表》）。
表3.15 首层梁钢筋工程量
2）查看土建工程量计算结果
①参照KL1属性的定义方法，将剩余框架梁按图纸要求定义。

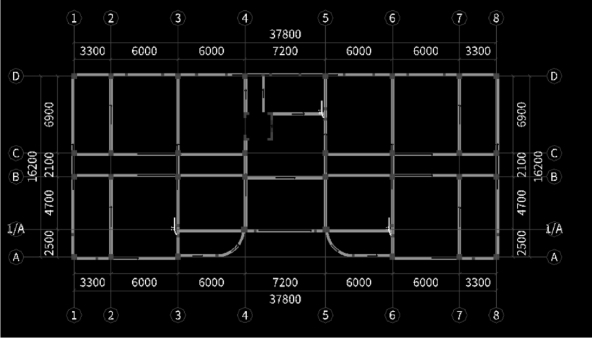

②用直线、三点画弧、对齐、镜像等方法将KL1～KL10b，以及非框架梁L1按图纸要求绘制。绘制完成后，如图3.78所示。
图3.78
③汇总计算，首层梁清单、定额工程量，见表3.16。
表3.16 首层梁清单、定额工程量
