五、总结拓展
1）查改标注
框架柱主要使用“点”绘制，或者用偏移辅助“点”绘制。如果有相对轴线偏心的柱，则可使用以下“查改标注”的方法进行偏心的设置和修改，操作步骤如下：
①选中图元，单击“建模”→“柱二次编辑”→“查改标注”，如图3.33所示。
②回车依次修改绿色字体的标注信息，全部修改后用鼠标左键单击屏幕的其他位置即可，按鼠标右键结束命令，如图3.34所示。
图3.33
图3.34
2）修改图元名称
如果需要修改已经绘制的图元名称，也可采用以下两种方法：

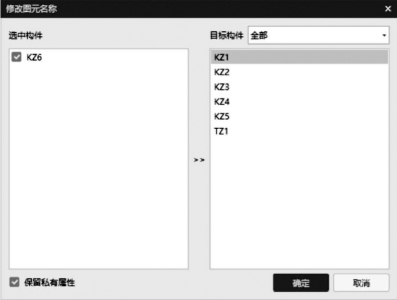

①“修改图元名称”功能。如果要把一个构件的名称替换成另一个名称，假如要把KZ6修改为KZ1，可以使用“修改图元名称”功能。选中KZ6，单击鼠标右键选择“修改图元名称”，则会弹出“修改图元名称”对话框，如图3.35所示。将KZ6修改成KZ1即可。
图3.35

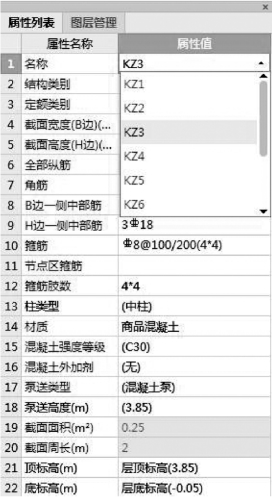

②通过属性列表修改。选中图元，“属性列表”对话框中会显示图元的属性，点开下拉名称列表，选择需要的名称，如图3.36所示。
3）“构件图元名称显示”功能

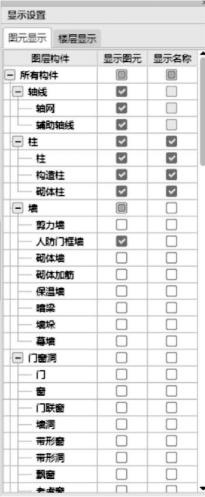

柱构件绘到图上后，如果需要在图上显示图元的名称，可使用“视图”选项卡下的“显示设置”功能。在弹出如图3.37所示的“显示设置”对话框中，勾选显示的图元或显示名称，方便查看和修改。
图3.36
图3.37
例如，显示柱子及其名称，则在柱显示图元及显示名称后面打钩，也可通过按“Z”键将柱图元显示出来，按“Shift+Z”键将柱名称显示出来。
4）柱的属性
在柱的属性中有标高的设置，包括底标高和顶标高。软件默认竖向构件是按照层底标高和层顶标高，可根据实际情况修改构件或图元的标高。
5）构件属性编辑
在对构件进行属性编辑时，属性编辑框中有两种颜色的字体：蓝色字体和黑色字体。蓝色字体显示的是构件的公有属性，黑色字体显示的是构件的私有属性，对公有属性部分进行操作，所做的改动对所有同名称构件起作用。
（1）在绘图界面怎样调出柱属性编辑框对图元属性进行修改？
（2）在参数化柱模型中找不到的异形柱如何定义？
（3）在柱定额子目中找不到所需要的子目，该如何定义柱构件做法？
