三、任务实施

三、任务实施

1）图纸分析

①分析结施-02，可以得到地下一层的剪力墙信息。

②分析结施-05，可得到连梁信息，连梁是剪力墙的一部分。

③结施-02中，剪力墙顶部有暗梁。

2）清单、定额计算规则学习

（1）清单计算规则

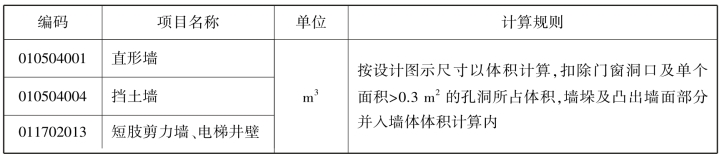

混凝土墙清单计算规则，见表6.2。

表6.2　混凝土墙清单计算规则

（2）定额计算规则

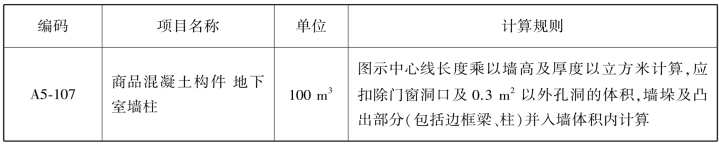

混凝土墙定额计算规则，见表6.3。

表6.3　混凝土墙定额计算规则

3）属性定义

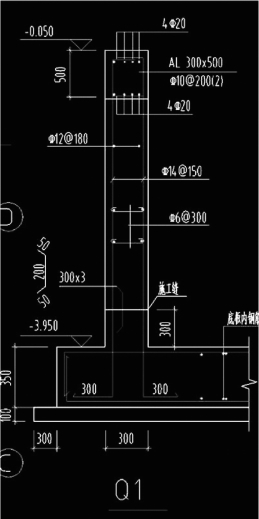

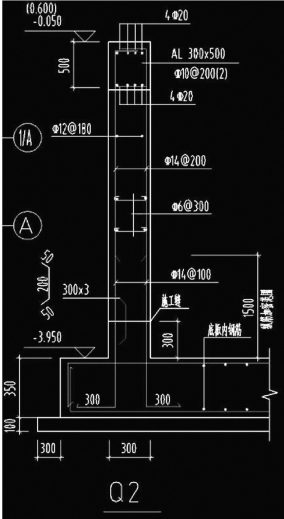

①由结施-02知，Q1的相关信息如图6.3—图6.5所示。

图6.3

图6.4

图6.5

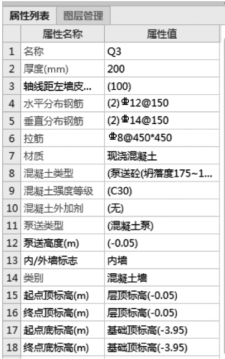

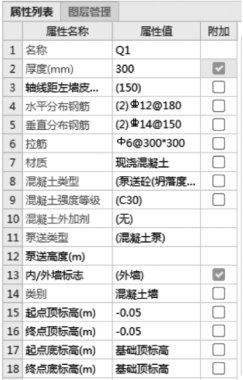

②新建外墙。在导航树中选择“墙”→“剪力墙”，在“构件列表”中单击“新建”→“新建外墙”，进入墙的属性定义界面，如图6.6—图6.8所示。

图6.6

图6.7

③连梁的属性定义

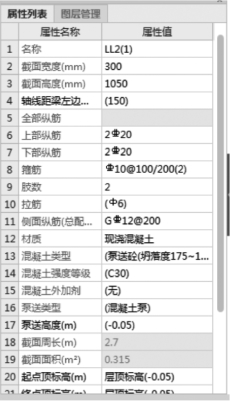

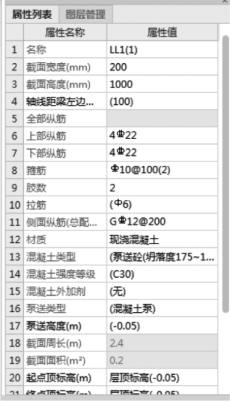

连梁信息在结施-05中，其属性信息如图6.9和图6.10所示。

图6.8

图6.9

④暗梁的属性定义

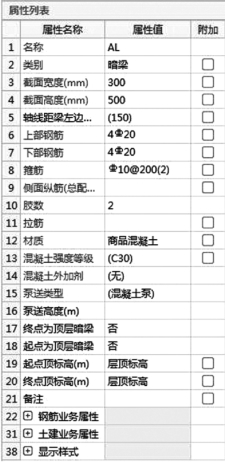

暗梁信息在结施-02图纸中，属性定义如图6.11所示。

4）做法套用

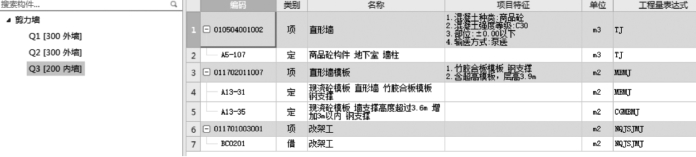

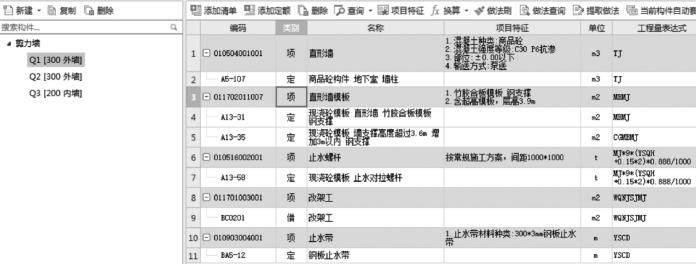

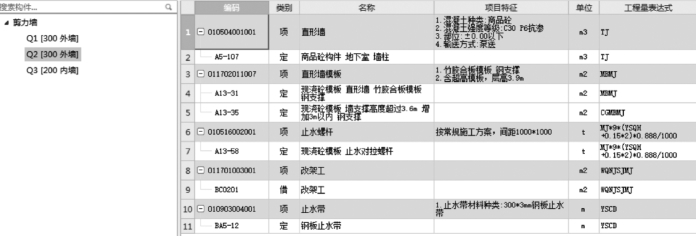

外墙做法套用如图6.12—图6.14所示。

图6.10

图6.11

图6.12

图6.13

图6.14

5）画法讲解

①Q1，Q2，Q3用直线功能绘制即可，绘制方法同首层。Q1-弧形可采用弧形绘制，绘制方法同首层。

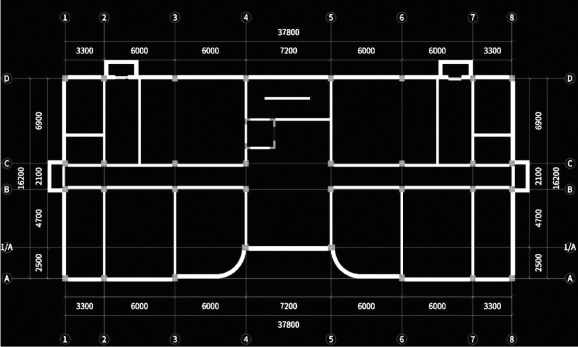

②偏移，方法同首层。完成后如图6.15所示。

图6.15

③连梁的画法参考首层。

④用智能布置功能，选中剪力墙即可完成暗梁的绘制。

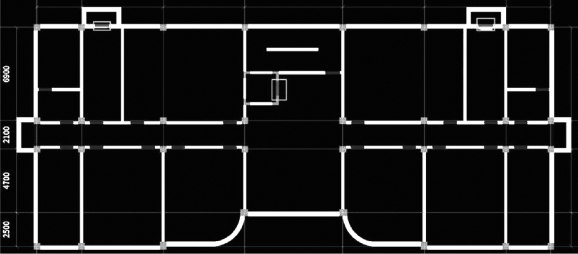

在相应位置用直线功能绘制即可，完成后如图6.16所示。

图6.16
