12.3.8　识别门窗

12.3.8　识别门窗

通过本小节的学习，你将能够：

进行门窗的CAD识别。

一、任务说明

通过CAD识别门窗表和门窗洞，完成首层门窗的属性定义和绘制。

二、任务分析

在墙、柱等识别完成后，进行识别门窗的操作。通过“添加图纸”功能导入CAD图，添加“建筑设计说明”建施-01（含门窗表），完成门窗表的识别；添加“首层平面图”，进行门窗洞的识别。

三、任务实施

1）识别门窗表

分割完图纸后，双击进入“建筑设计总说明”，进入以下操作。

（1）选择导航栏构件

将目标构件定位至“门”“窗”，如图12.80所示。

图12.80

（2）识别门窗表生成门窗构件

①单击“建模”选项卡→“识别门窗表”，拉框选择门窗表中的数据，如图12.81所示的黄色线框为框选的门窗范围，单击鼠标右键确认选择。

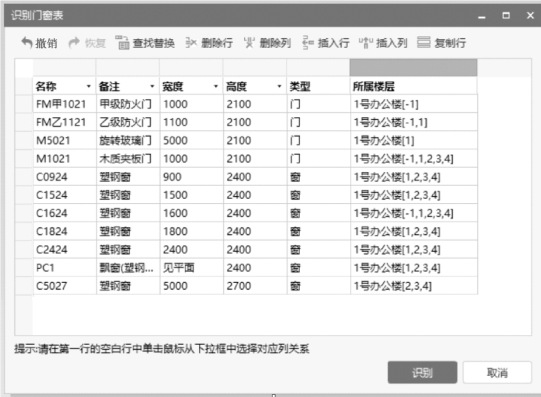

②在“识别门窗表”对话框中，选择对应行或列，使用“删除行”或“删除列”删除无用的行或列，调整后的表格如图12.82所示。

图12.81

图12.82

③单击“识别”按钮，即可完成门窗表的识别，如图12.83所示。

图12.83

2）识别门窗洞

通过识别门窗表完成门窗的属性定义后，再通过识别门窗洞完成门窗的绘制。

双击进入“一层平面图”进行以下操作：

（1）选择导航栏构件

将目标构件定位至“门”“窗”，方法同上。

（2）识别门窗洞

单击“建模”选项卡→“识别门窗洞”，如图12.84所示。

图12.84

识别门窗洞有以下3个步骤：提取门窗线→提取门窗洞标识→识别（自动识别、框选识别和点选识别）。

四、任务结果

任务结果同3.6节的任务结果。

五、总结拓展

①在识别门窗之前一定要确认已经绘制完墙并建立门窗构件（可通过识别门窗表创建），由此可以提高识别率。

②若未创建构件，软件可以对固定格式进行门窗尺寸解析，如M0921，自动反建为900 mm×2100 mm的门构件。
