三、任务实施
1）分析图纸
分析建施-04，可从平面图中得到台阶、散水、栏杆的信息，本层台阶、散水、栏杆的截面尺寸如下：
①台阶的踏步宽度为300 mm，踏步个数为3，顶标高为首层层底标高。
②散水的宽度为900 mm，沿建筑物周围布置。
③由平面图可知，阳台栏杆为0.9 m高的不锈钢栏杆。
分析建施-12，可以从散水做法详图和台阶做法详图中得到以下信息：
①台阶做法：a.20mm厚花岗岩板铺面；b.素水泥面；c.30mm厚1∶4硬性水泥砂浆黏结层；d.素水泥浆一道；e.100 mm厚C15混凝土；f.300 mm厚3∶7灰土垫层分两步夯实；g.素土夯实。
②散水做法：a.60mm厚C15细石混凝土面层；b.150mm厚3∶7灰土宽出面层300 mm；c.素土夯实，向外坡4%。散水宽度为900 mm，沿建筑物周围布置。
2）清单、定额计算规则学习
（1）清单计算规则学习

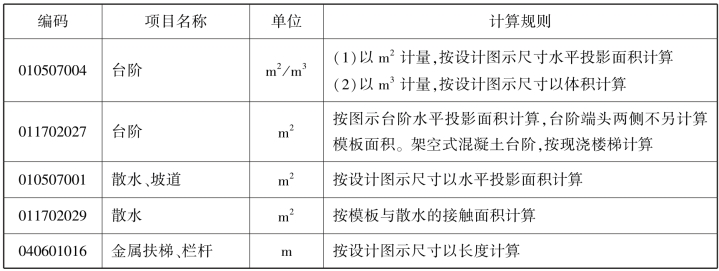

台阶、散水、栏杆清单计算规则，见表9.7。
表9.7 台阶、散水、栏杆清单计算规则
（2）定额计算规则学习

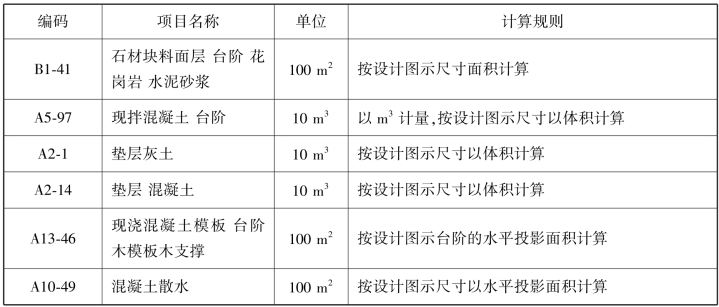

台阶、散水、栏杆定额计算规则，见表9.8。
表9.8 台阶、散水、栏杆定额计算规则
3）台阶、散水、栏杆的属性定义
（1）台阶的属性定义
在导航树中选择“其他”→“台阶”，在“构件列表”中选择“新建”→“新建台阶”，新建室外台阶，根据建施-12中台阶的尺寸标注，在“属性编辑框”中输入相应的属性值，如图9.15所示。
（2）散水的属性定义
在导航树中选择“其他”→“散水”，在“构件列表”中选择“新建”→“新建散水”，新建散水，根据散水建施-12中的尺寸标注，在“属性编辑框”中输入相应的属性值，如图9.16所示。
图9.15
图9.16
（3）栏杆的属性定义

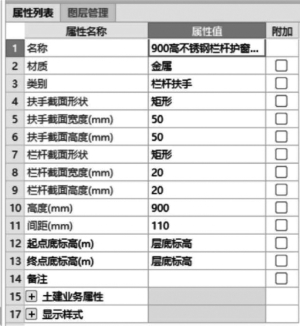

在导航树中选择“其他”→“栏杆扶手”，在“构件列表”中选择“新建”→“新建栏杆扶手”，新建“900高不锈钢栏杆护窗扶手”，根据建施-12中的尺寸标注，在“属性编辑框”中输入相应的属性值，如图9.17所示。
图9.17
4）做法套用

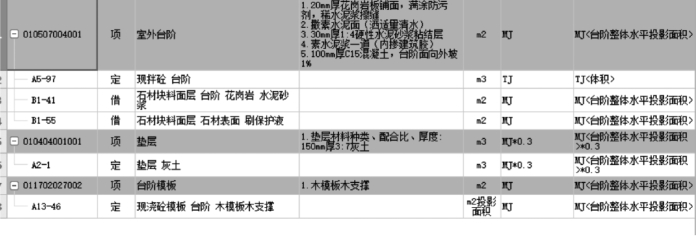

①台阶做法套用，如图9.18所示。
图9.18

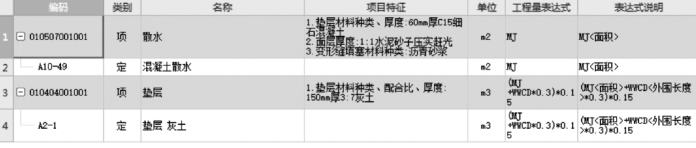

②散水做法套用，如图9.19所示。
图9.19
③栏杆做法套用，如图9.20所示。
图9.20
5）台阶、散水、栏杆画法讲解
（1）绘制台阶

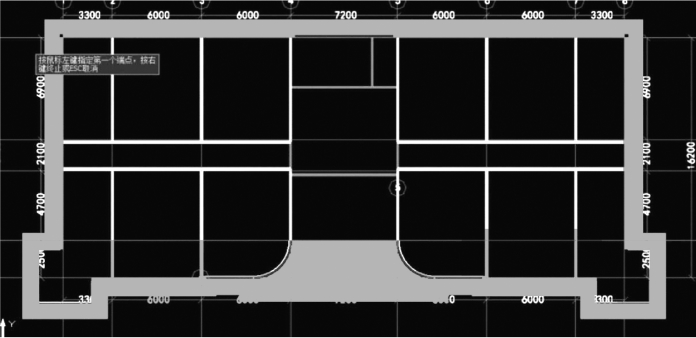

台阶属于面式构件，因此可以直线绘制、三点画弧绘制，也可以点绘制，这里用直线和三点画弧绘制法。首先做好辅助轴线，根据建施-04，然后选择“直线”和“三点画弧”命令，单击交点形成闭合区域即可绘制台阶轮廓，单击“设置踏步边”，用鼠标左键单击下方水平轮廓线，右键单击“设置踏步边”窗口，输入踏步个数为3，踏步宽度为300 mm，如图9.21所示。
图9.21
（2）智能布置散水

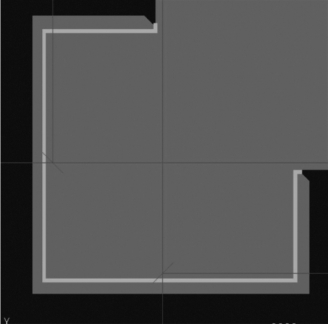

散水同样属于面式构件，因此可以直线绘制也可以点绘制，这里用智能布置比较简单，选择“智能布置”→“外墙外边线”，在弹出的对话框中输入“900”，单击鼠标右键确定即可，如图9.22所示。
图9.22
（3）直线布置栏杆
栏杆同样属于线式构件，因此可以直线绘制。依据图纸位置和尺寸，绘制直线，单击鼠标右键确定即可，如图9.23所示。
图9.23
