三、任务实施

三、任务实施

1）分析图纸

（1）分析框架柱

分析结施-04，四层和三层的框架柱信息是一样的。

（2）分析框架梁

分析结施-08，四层框架梁为屋面框架梁。

（3）分析板

分析结施-12，④～⑤轴、Ⓒ～Ⓓ轴的板构件和板钢筋信息与其他层不同。

（4）分析墙

分析建施-06、建施-07，四层砌体与三层砌体基本相同。

（5）分析门窗

分析建施-06、建施-07，四层门窗与三层门窗基本相同。

2）画法讲解

（1）从其他楼层复制图元

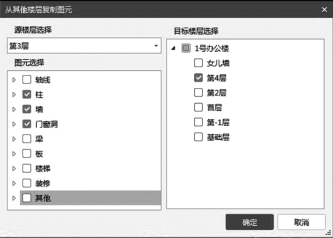

在四层，选择“从其他楼层复制图元”，源楼层选择“第3层”，图元选择柱、墙、门窗洞，目标楼层选择“第4层”，单击“确定”按钮，如图5.1所示。

图5.1

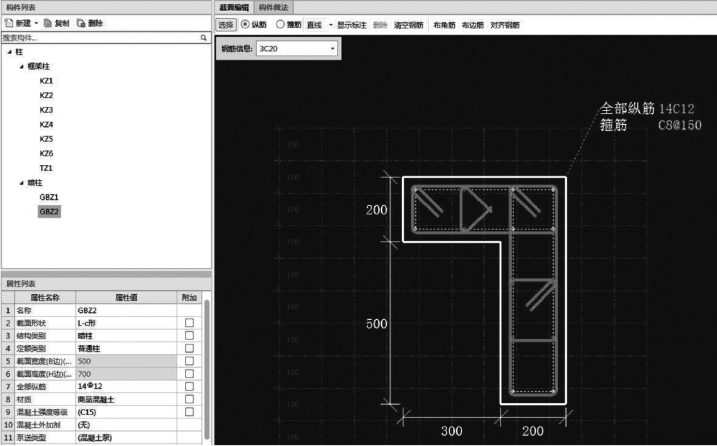

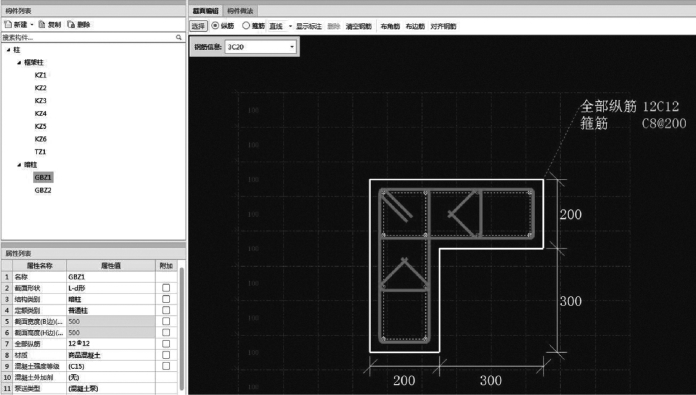

将三层柱复制到四层，其中GBZ1和GBZ2信息修改如图5.2和图5.3所示。

图5.2

图5.3

（2）四层梁的属性定义

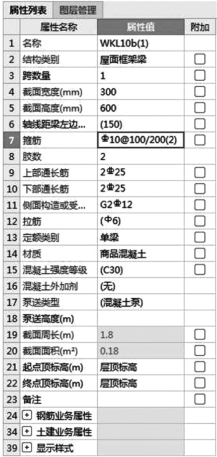

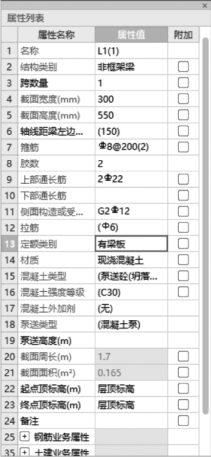

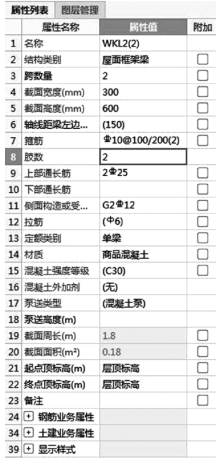

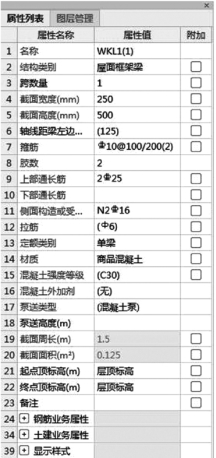

四层梁为屋面框架梁，其属性定义如图5.4—图5.7所示。

图5.4

图5.5

四层梁的绘制方法同首层梁。板和板钢筋的绘制方法同首层。用层间复制的方法，把第3层的墙、门窗洞口复制到第4层。

图5.6

图5.7

所有构件要添加清单和定额，方法同首层。

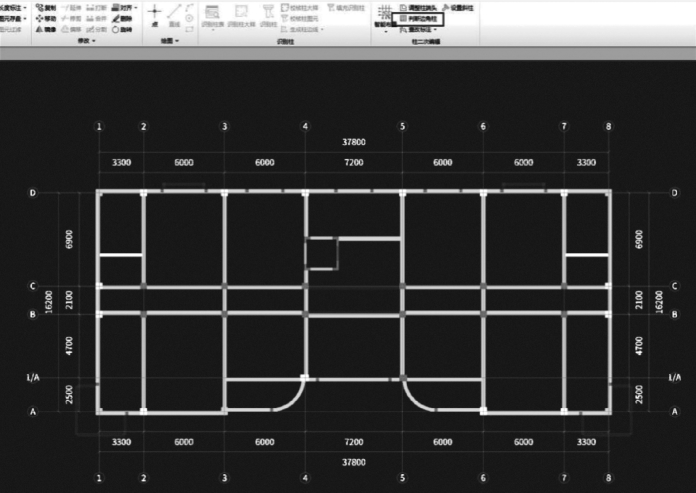

特别注意，与其他层不同的是，顶层柱要判断边角柱。在“柱二次编辑”面板中单击“判别边角柱”按钮，则软件自动判别边角柱，如图5.8所示。

图5.8
