3.6.2 过梁、圈梁、构造柱的工程量计算
通过本小节的学习，你将能够：
（1）依据定额和清单分析过梁、圈梁、构造柱的工程量计算规则；
（2）定义过梁、圈梁、构造柱；
（3）绘制过梁、圈梁、构造柱；
（4）统计本层过梁、圈梁、构造柱的工程量。
一、任务说明
①完成首层过梁、圈梁、构造柱的属性定义、做法套用及图元绘制。
②汇总计算，统计首层过梁、圈梁、构造柱的工程量。
二、任务分析
①首层过梁、圈梁、构造柱的尺寸种类分别有多少？分别从哪个图中的什么位置找到？
②过梁中入墙长度如何计算？
③如何快速使用智能布置和自动生成构过梁、构造柱？
三、任务实施
1）分析图纸
（1）圈梁
结施-01（2）中，所有外墙窗下标高处增加钢筋混凝土现浇带，截面尺寸为墙厚×180 mm。本工程现浇带用过梁替代。
（2）过梁

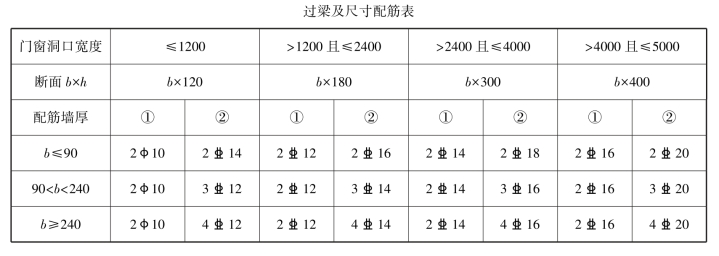

结施-01（2）中过梁及尺寸配筋表，如图3.141所示。
图3.141
（3）构造柱

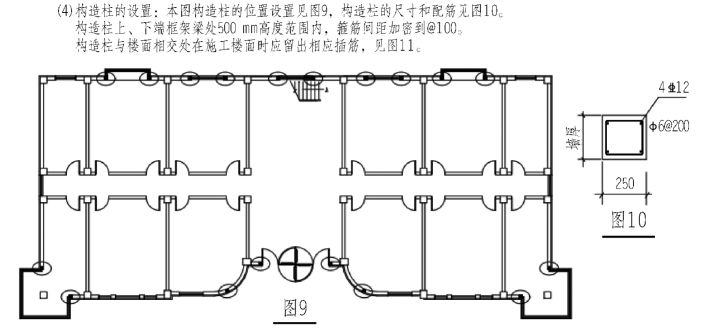

结施-01（2）中构造柱的尺寸、钢筋信息及布置位置，如图3.142所示。
图3.142
2）清单、定额计算规则学习
（1）清单计算
规则过梁、圈梁、构造柱清单计算规则，见表3.30。

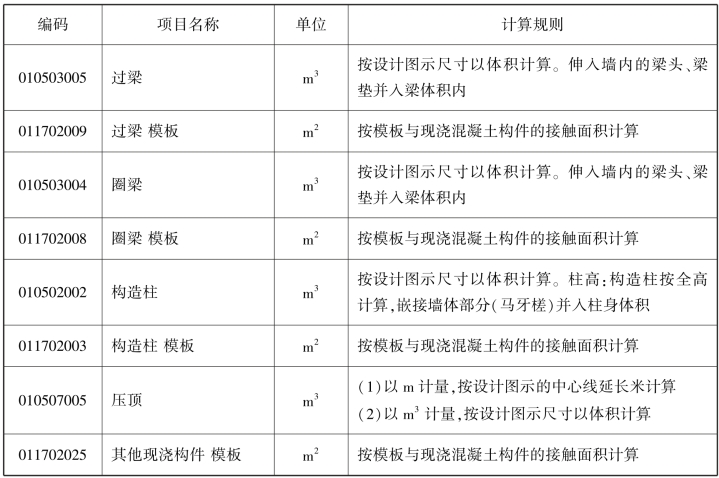

表3.30 过梁、圈梁、构造柱清单计算规则
（2）定额计算规则学习

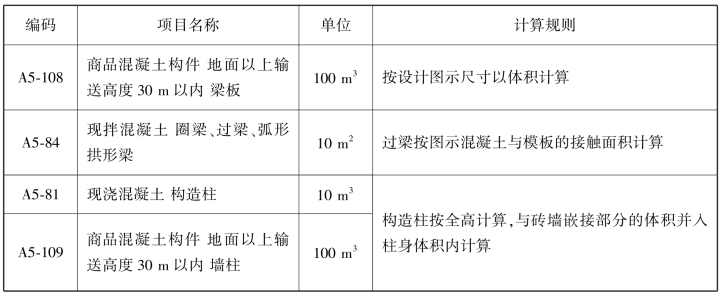

过梁、圈梁、构造柱定额计算规则，见表3.31。
表3.31 过梁、圈梁、构造柱定额计算规则
3）定义、构件做法

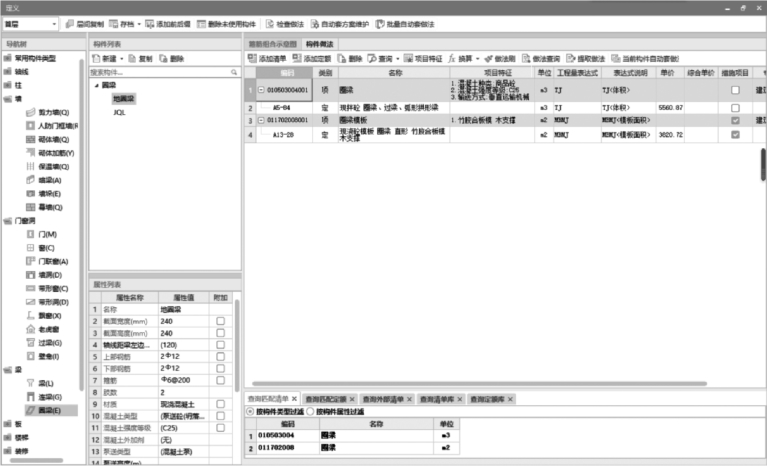

①圈梁属性定义及做法套用，如图3.143所示。
图3.143

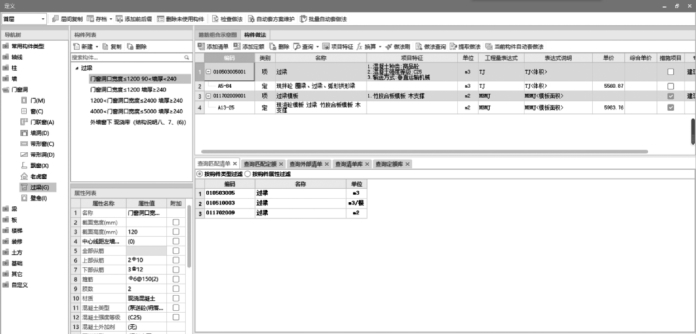

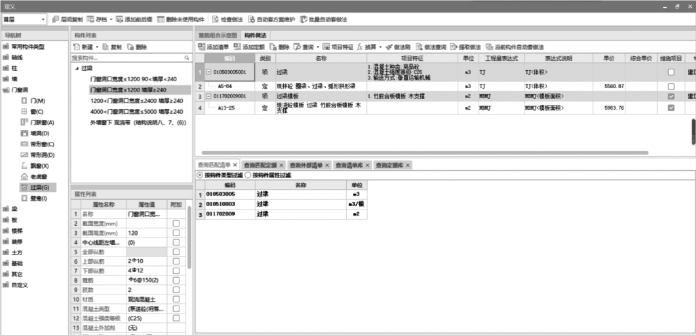

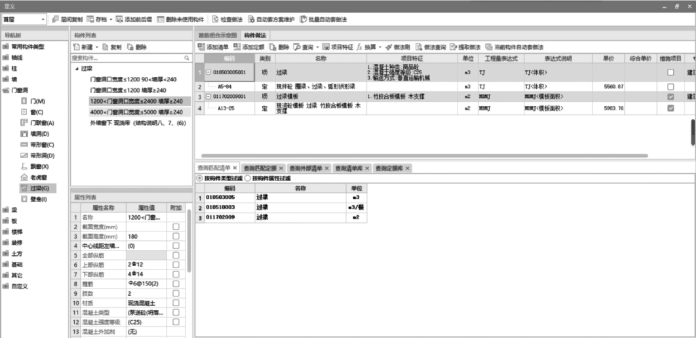

②过梁属性定义及做法套用。分析首层外墙厚为250 mm，内墙为200 mm。分析建施-01门窗表中门的门宽度有5000，1100和1000 mm。窗宽度有900，1500，1600，1800，2400 mm，则可依据门窗宽度新建过梁信息，如图3.144—图3.147所示。

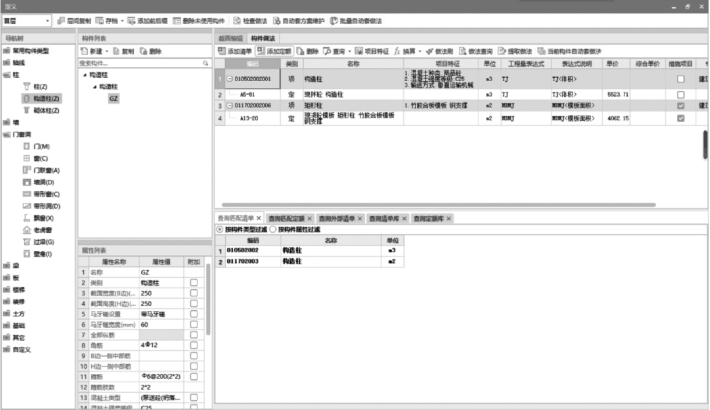

③构造柱属性定义及做法套用，如图3.148所示。
图3.144
图3.145
图3.146
图3.147
图3.148
4）绘制构件
（1）圈梁绘制

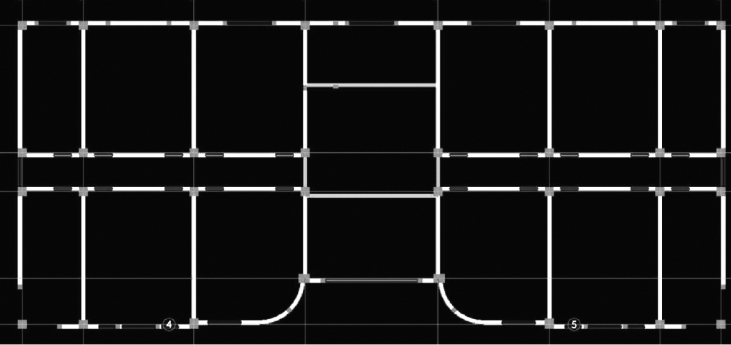

利用“智能布置”→“墙中心线”命令，选中外墙，如图3.149所示。
（2）过梁绘制

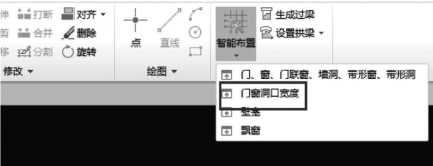

绘制过梁，GL-1（门窗洞口宽度≤1200 mm、90 mm＜墙厚＜240 mm）用智能布置功能，按门窗洞口宽度布置，如图3.150和图3.151所示。
图3.149
图3.150
图3.151
用鼠标左键“确定”按钮，即可完成GL-1的布置。其他几根过梁操作方法同GL-1。GL-2（门窗洞口宽度≤1200 mm、墙厚≥240 mm）：“智能布置”按门窗洞口宽度布置，如图3.152所示。
GL-3：“智能布置”按门窗洞口宽度布置，如图3.153所示。
图3.152
图3.153

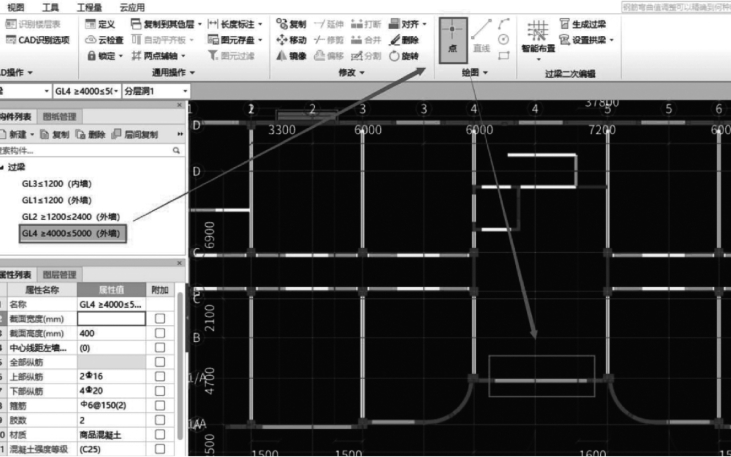

GL-4：用点绘制，如图3.154所示。
图3.154
（3）构造柱绘制

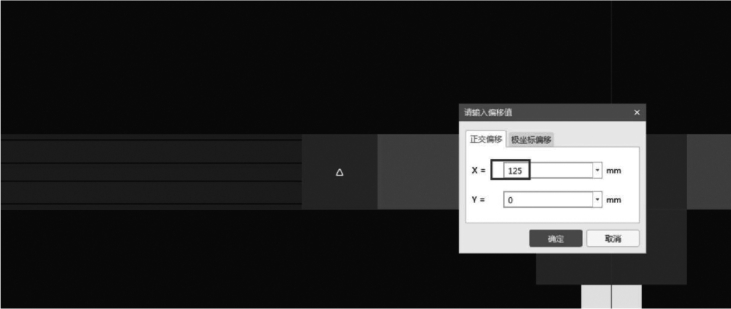

按照结施-01（2）图9所示位置绘制上去即可。其绘制方法同柱，可选择窗的端点，按下“Shift”键，弹出“请输入偏移值”对话框，输入偏移值，如图3.155所示。单击“确定”按钮，完成后如图3.156所示。
图3.155
图3.156
四、任务结果

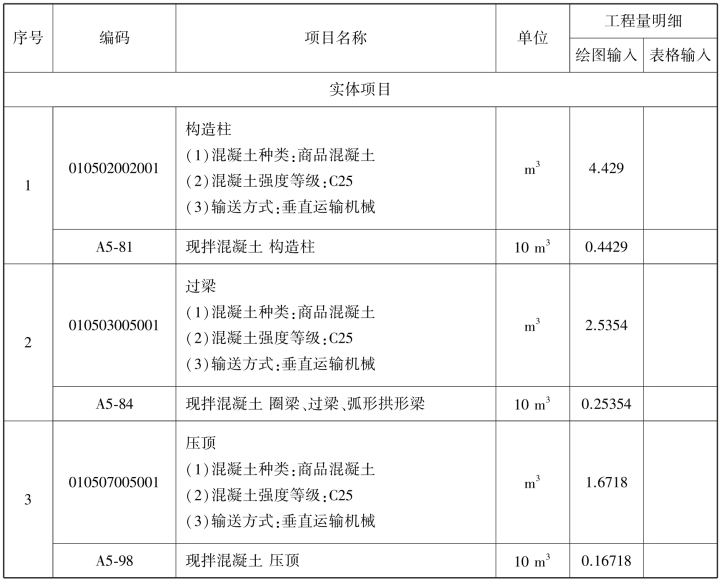

汇总计算，统计本层过梁、圈梁、构造柱的清单、定额工程量，见表3.32。
表3.32 过梁、圈梁、构造柱的清单、定额工程量
续表
五、总结拓展
圈梁的属性定义
在导航树中单击“梁”→“圈梁”，在“构件列表”中单击“新建”→“新建圈梁”，在“属性编辑框”中输入相应的属性值，绘制完圈梁后，需手动修改圈梁标高。
（1）简述构造柱的设置位置。
（2）为什么外墙窗顶没有设置圈梁？
（3）自动生成构造柱符合实际要求吗？如果不符合，则需要做哪些调整？
