三、任务实施
1）分析图纸

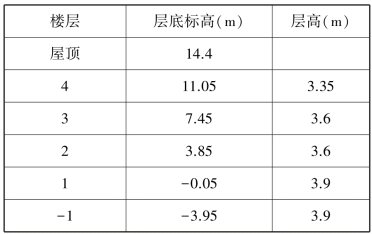

层高按照《1号办公楼施工图（含土建和安装）》结施-05中“结构层楼面标高表”建立，见表2.2。
表2.2 结构层楼面标高表
2）建立楼层
（1）楼层设置

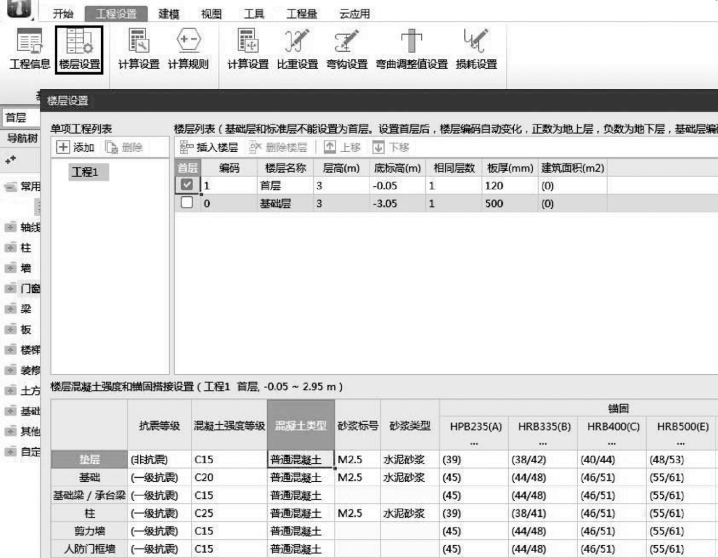

单击“工程设置”→“楼层设置”，进入“楼层设置”界面，如图2.12所示。
图2.12
鼠标定位在首层，单击“插入楼层”，则插入地上楼层。鼠标定位在基础层，单击“插入楼层”，则插入地下室。按照楼层表（表2.2）修改层高。
①软件默认给出首层和基础层。
②首层的结构底标高输入为-0.05 m，层高输入为3.9 m，板厚本层最常用的为120 mm。鼠标左键选择首层所在的行，单击“插入楼层”，添加第2层，2层高输入为3.6 m，最常用的板厚为120 mm。
③按照建立2层同样的方法，建立3层和4层，3层层高为3.6 m，4层层高为3.35 m。

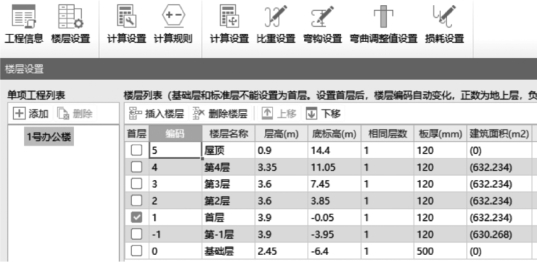

④鼠标左键选择基础层所在的行，单击“插入楼层”，添加地下一层，地下一层的层高为3.9 m。修改层高后，如图2.13所示。
（2）混凝土强度等级及保护层厚度修改
在结施-01（1）“七、主要结构材料”的“2.混凝土”中，混凝土强度等级见表2.3。
图2.13
表2.3 混凝土强度等级
在结施-01（1）“八、钢筋混凝土结构构造”中，主筋的混凝土保护层厚度的信息如下：
基础钢筋：40 mm；梁：20 mm；柱：25 mm；板：15 mm。
【注意】
各部分主筋的混凝土保护层厚度同时应满足不小于钢筋直径的要求。

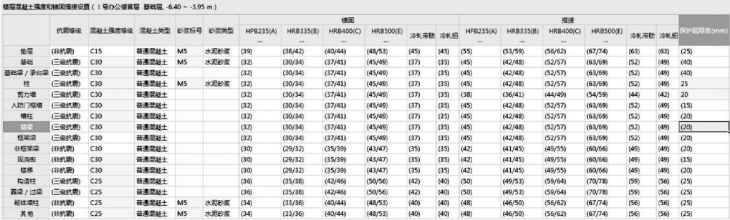

混凝土强度分别修改，首层如图2.14所示。
图2.14
在建施-01、结施-01（1）中提到砌块墙体、砖墙都为M5水泥砂浆砌筑，修改砂浆类型为水泥砂浆，砂浆类型为水泥砂浆。保护层依据结施-01（1）说明依次修改即可。
首层修改完成后，单击左下角“复制到其他楼层”，如图2.15所示。
图2.15
选择其他所有楼层，单击“确定”按钮即可，如图2.16所示。
图2.16
