三、任务实施
1）分析图纸
（1）分析女儿墙及压顶
分析建施-12、建施-08，女儿墙的构造参见建施-08节点1，女儿墙墙厚240 mm（以建施-08平面图为准）。女儿墙墙身为砖墙，压顶材质为混凝土，宽300 mm，高60 mm。
（2）分析屋面
分析建施-02，可知本层的屋面做法为屋面1，防水的上卷高度设计未指明，按照定额默认高度为200 mm（以建施-12大样图为准）。
2）清单、定额计算规则学习
（1）清单计算规则学习

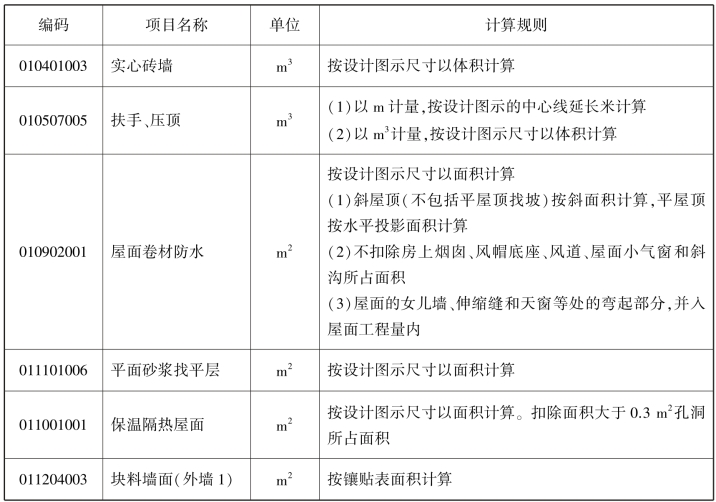

女儿墙、屋面清单计算规则，见表5.1。
表5.1 女儿墙、屋面清单计算规则
（2）定额计算规则学习

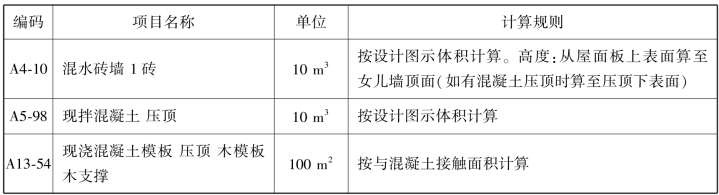

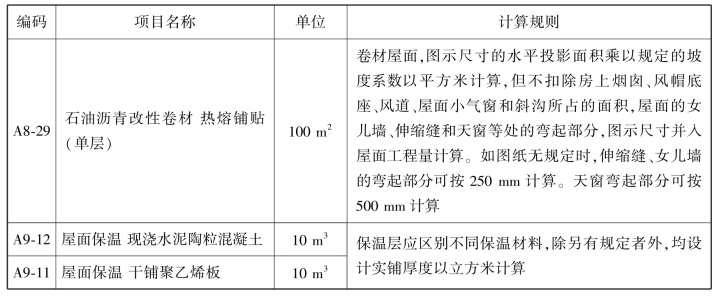

女儿墙、屋面定额计算规则，见表5.2。
表5.2 女儿墙、屋面定额计算规则
续表
3）属性定义
（1）女儿墙的属性定义
女儿墙的属性定义同墙，在新建墙体时，名称命名为“女儿墙”，其属性定义如图5.9所示，注意大样中砂浆为混合砂浆。
图5.9
（2）屋面的属性定义
在导航树中选择“其他”→“屋面”，在“构件列表”中选择“新建”→“新建屋面”，在“属性编辑框”中输入相应的属性值，如图5.10和图5.11所示。
（3）女儿墙压顶的属性定义

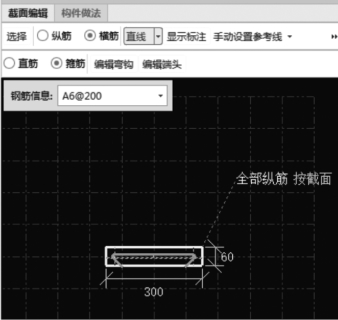

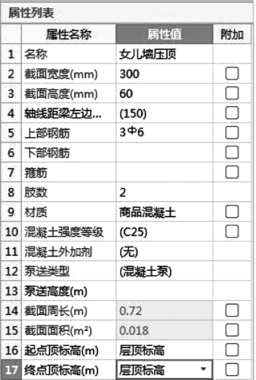

为方便钢筋信息输入，用圈梁代替压顶。在导航树中选择“圈梁”，在“构件列表”中选择“新建”→“新建圈梁”，修改名称为“压顶”，其属性定义如图5.12所示。修改相应钢筋信息，如图5.13所示。
图5.10
图5.11
图5.12
图5.13
4）做法套用

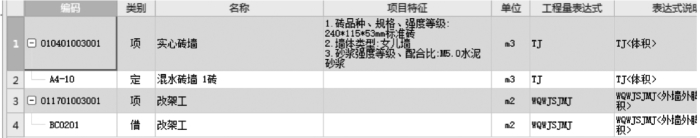

①女儿墙的做法套用，如图5.14所示。
图5.14
②女儿墙压顶的做法套用，如图5.15所示。
图5.15
5）画法讲解
（1）直线绘制女儿墙

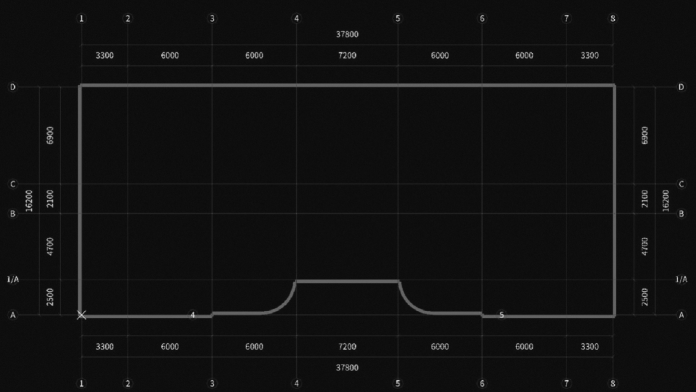

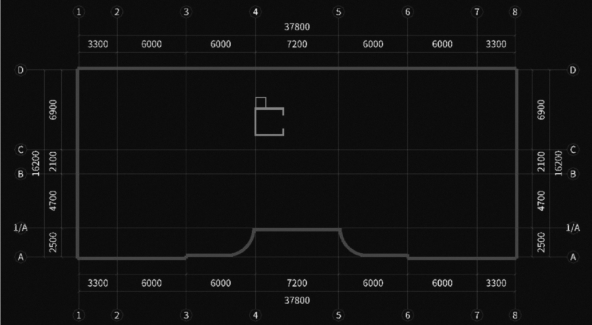

采用直线绘制女儿墙，因为画时是居中于轴线绘制的，所以女儿墙图元绘制完成后要对其进行偏移、延伸，把第四层的梁复制到本层，作为对齐的参照线，使女儿墙各段墙体封闭，然后删除梁。绘制好的图元如图5.16所示。

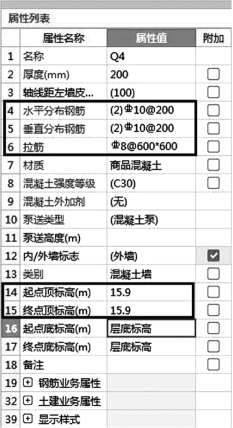

将楼层切换到第四层，选中电梯井周边的剪力墙和暗柱复制到屋面层。修改剪力墙顶标高，如图5.17所示。

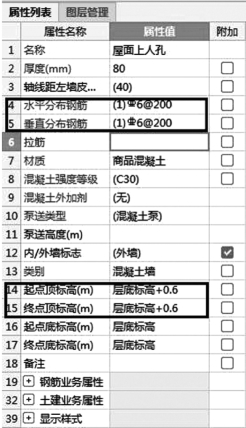

新建剪力墙，修改名称为“屋面上人孔”，其属性值如图5.18所示。
图5.16
图5.17
图5.18
采用直线功能绘制屋面上人孔，如图5.19所示。
（2）绘制女儿墙压顶
用“智能布置”功能，选择“墙中心线”，批量选中所有女儿墙，单击鼠标右键即可完成女儿墙压顶的绘制，如图5.20所示。
（3）绘制屋面

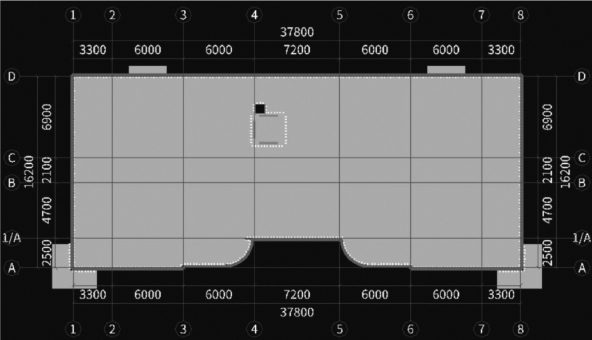

采用“点”功能绘制屋面，如图5.21所示。
图5.19
图5.20
图5.21

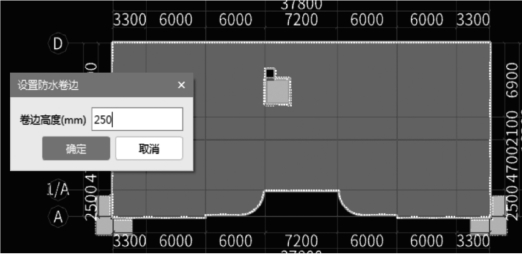

选中屋面，单击鼠标右键选择“设置防水卷边”，输入“250”，单击“确定”按钮，如图5.22所示。
图5.22
