三、任务实施

三、任务实施

1）分析图纸

分析建施-04可知，本层建筑面积分为楼层建筑面积和雨篷建筑面积两部分。平整场地的面积为建筑物首层建筑面积。

2）清单、定额计算规则学习

（1）清单计算规则学习

平整场地清单计算规则，见表9.1。

表9.1　平整场地清单计算规则

（2）定额计算规则学习

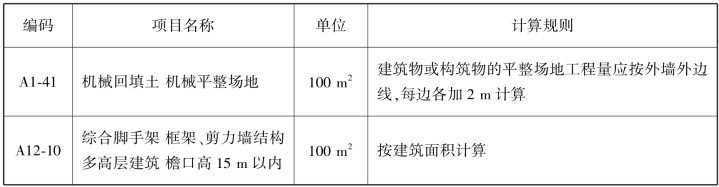

平整场地定额计算规则，见表9.2。

表9.2　平整场地定额计算规则

3）属性定义

（1）建筑面积的属性定义

在导航树中选择“其他”→“建筑面积”，在“构件列表”中选择“新建”→“新建建筑面积”，在“属性编辑框”中输入相应的属性值，如图9.1所示。

（2）平整场地的属性定义

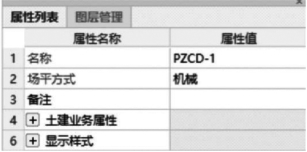

在导航树中选择“其他”→“平整场地”，在“构件列表”中选择“新建”→“新建平整场地”，在“属性编辑框”中输入相应的属性值，如图9.2所示。

图9.1

图9.2

4）做法套用

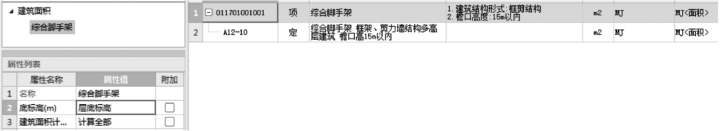

①建筑面积的做法套用，如图9.3所示。

图9.3

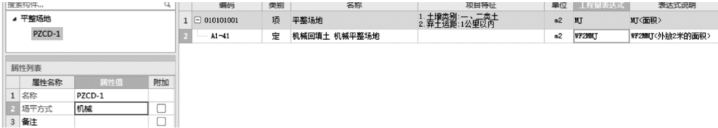

②平整场地的做法在建筑面积里套用，如图9.4所示。

图9.4

5）画法讲解

（1）建筑面积绘制

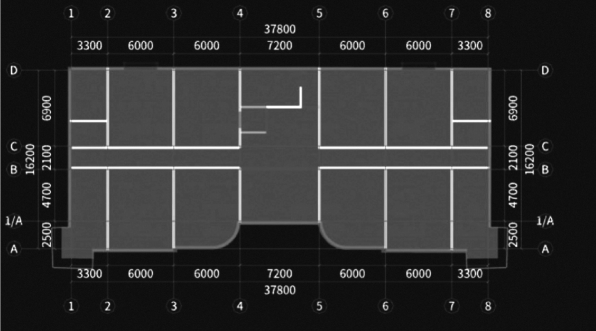

建筑面积属于面式构件，可以点绘制，也可以直线、画弧、画圆、画矩形绘制。本工程中注意飘窗部分不计算建筑面积，转角窗和雨篷部分计算半面积。下面以直线绘制为例，沿着建筑外墙外边线进行绘制，形成封闭区域，单击鼠标右键即可，如图9.5所示。

图9.5

（2）平整场地绘制

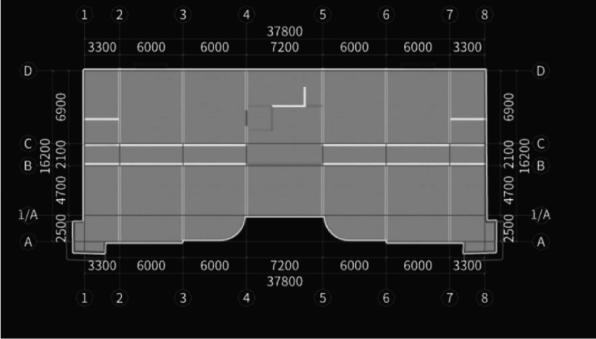

平整场地绘制同建筑面积，平整场地的面积为首层建筑面积，如图9.6所示。

图9.6
