12.3.3 识别轴网
通过本小节的学习，你将能够：
进行轴网的CAD识别。
一、任务说明
①完成图纸添加及图纸整理。
②完成轴网的识别。
二、任务分析
首先分析哪张图纸的轴网是最完整的，一般按照首层建筑图设置轴网。
三、任务实施
完成图纸分割后，双击进入“首层平面图”，进行CAD轴线识别。
1）选择导航栏构件
将目标构件定位至“轴网”，如图12.12所示。
图12.12
2）提取轴线
①单击“建模”选项卡→“识别轴网”→“提取轴线”，如图12.13所示。
图12.13
②利用“单图元选择”“按图层选择”及“按颜色选择”的功能点选或框选需要提取的轴线CAD图元，如图12.14所示。
图12.14
“Ctrl+左键”代表按图层选择，“Alt+左键”代表按颜色选择。需要注意的是，不管在框中设置何种选择方式，都可以通过键盘来操作，优先实现选择同图层或同颜色的图元。
通过“按图层选择”选择所有轴线，被选中的轴线全部变成深蓝色。
③单击鼠标右键确认选择，则选择的CAD图元将自动消失，并存放在“已提取的CAD图层”中，如图12.15所示。这样就完成了轴网的提取工作。
图12.15
3）提取标注

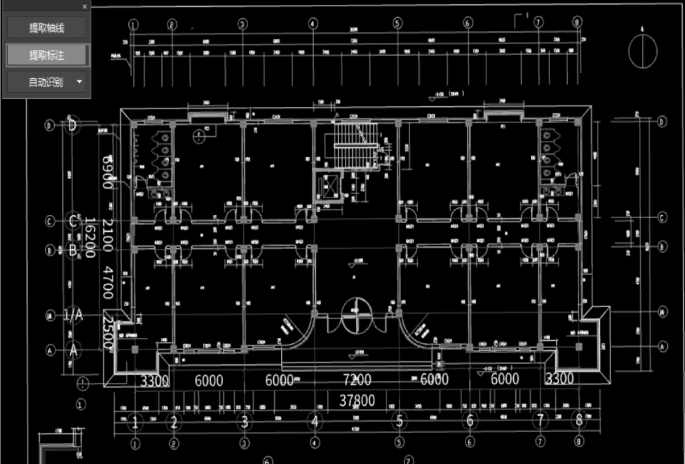

①单击“提取标注”，利用“单图元选择”“按图层选择”及“按颜色选择”的功能点选或框选需要提取的轴网标注CAD图元，如图12.16所示。
图12.16
②单击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。其方法与提取轴线相同。
4）识别轴网

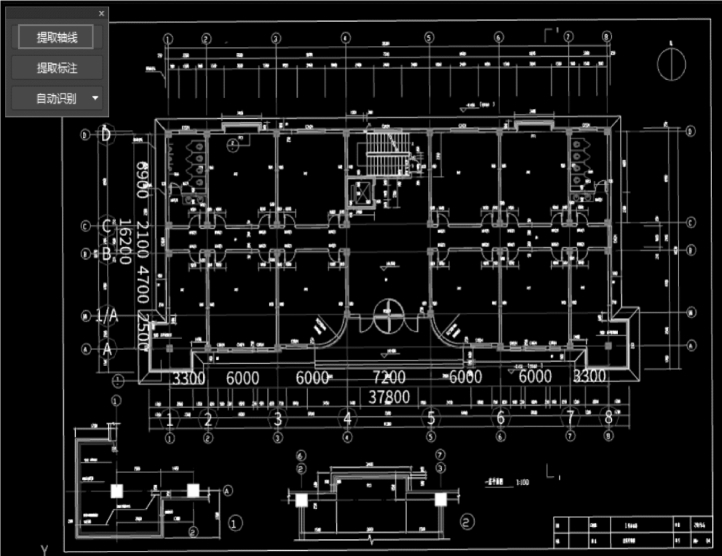

提取轴线及标注后，进行识别轴网的操作。识别轴网有3种方法可供选择，如图12.17所示。
图12.17
自动识别轴网：用于自动识别CAD图中的轴线。
选择识别轴网：通过手动选择来识别CAD图中的轴线。
识别辅助轴线：用于手动识别CAD图中的辅助轴线。

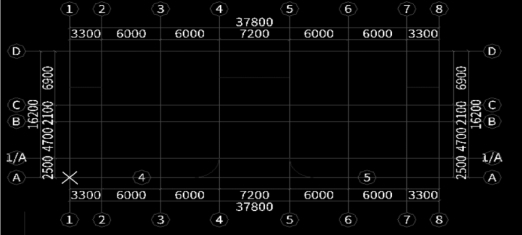

本工程采用“自动识别轴网”，快速地识别出CAD图中的轴网，如图12.18所示。
图12.18
识别轴网成功后，同样可利用“轴线”部分的功能对轴网进行编辑和完善。
四、总结拓展
导入CAD之后，如果图纸比例与实际不符，则需要重新设置比例，在“CAD操作”面板中单击“设置比例”，如图12.19所示。
根据提示，利用鼠标选择两点，软件会自动量取两点距离，并弹出如图12.20所示的“设置比例”对话框。
图12.19
图12.20
如果量取的距离与实际不符，可在对话框中输入两点间的实际尺寸，单击“确定”按钮，软件即可自动调整比例。
