三、任务实施

1）图纸分析

①分析结施-04，可以从柱表中得到地下一层和首层柱信息相同。本层包括矩形框架柱及暗柱。

②YBZ1和YBZ2包含在剪力墙里面，算量时属于剪力墙内部构件，因此将YBZ1和YBZ2的混凝土量与模板工程量归到剪力墙中。

2）属性定义与绘制

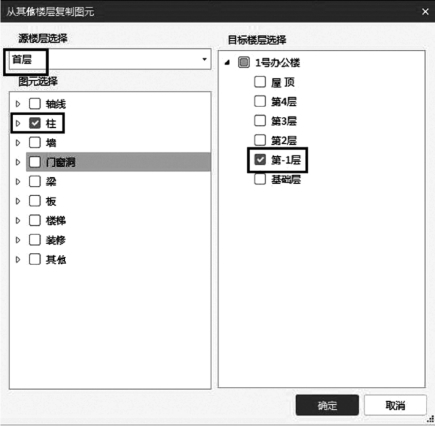

从首层复制柱到地下一层，如图6.1所示。

图6.1

3）做法套用

地下一层框架柱的做法参考一层框架柱的做法。

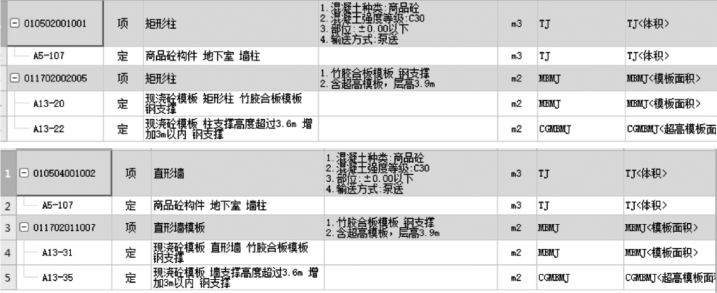

地下一层框架柱KZ1～KZ6及暗柱YBZ1～YBZ2的做法套用，可利用“做法刷”功能，将一层柱的做法赋予地下一层柱。暗柱的做法套用，如图6.2所示。

图6.2
