3.7.1 楼梯的定义和绘制
通过本小节的学习，你将能够：
（1）分析整体楼梯包含的内容；
（2）定义参数化楼梯；
（3）绘制参数化楼梯；
（4）统计各层楼梯的土建工程量。
一、任务说明
①使用参数化楼梯来完成楼梯的属性定义及做法套用。
②汇总计算，统计楼梯的工程量。
二、任务分析
①楼梯由哪些构件组成？每一构件对应有哪些工作内容？做法如何套用？
②如何正确编辑楼梯各构件的工程量表达式？
三、任务实施
1）分析图纸
分析建施-13、结施-13及各层平面图可知，本工程有一部楼梯，即位于④～⑤轴与Ⓒ～Ⓓ轴间的为1号楼梯。楼梯从负一层开始到第三层。
依据定额计算规则可知，楼梯按照水平投影面积计算混凝土和模板面积。分析图纸可知，TZ1工程量不包含在整体楼梯中，需单独计算。
从建施-13剖面图可知，楼梯栏杆为1.05 m高铁栏杆带木扶手。由平面图可知，阳台栏杆为0.9 m高不锈钢栏杆。
2）清单、定额计算规则学习
（1）清单计算规则

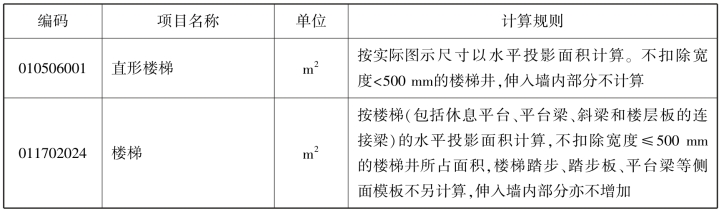

楼梯清单计算规则，见表3.33。
表3.33 楼梯清单计算规则
（2）定额计算规则

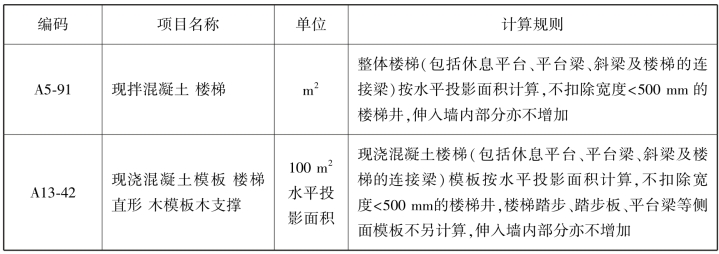

楼梯定额计算规则，见表3.34。
表3.34 楼梯定额计算规则
3）楼梯属性定义（本工程楼梯采用表格输入方式手工计算工程量）
楼梯是按水平投影面积计算的，因此可以按照水平投影面积布置，也可绘制参数化楼梯或者组合楼梯。特别需要注意的是，如果需要计算楼梯装修的工程量，应建立参数化楼梯或者组合楼梯，在此先介绍参数化楼梯的绘制方法。
（1）新建楼梯

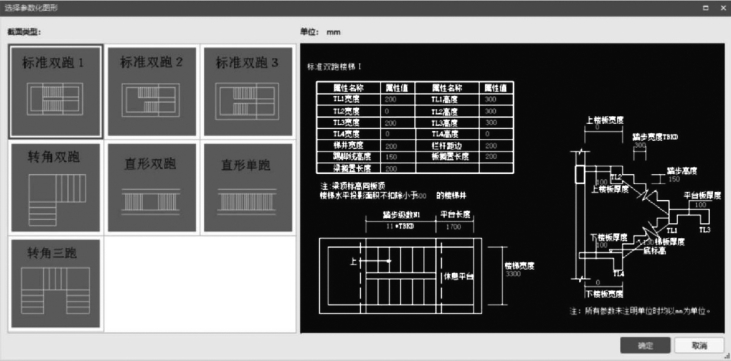

本工程楼梯为直形双跑楼梯，以本工程楼梯为例进行讲解。在导航树中选择“楼梯”→“楼梯”→“新建参数化楼梯”，如图3.157所示。在弹出的窗口左侧选择“标准双跑1”，同时根据图纸更改右侧窗口中的绿色数据，单击“确定”按钮即可，如图3.158所示。
图3.157
图3.158
（2）定义属性

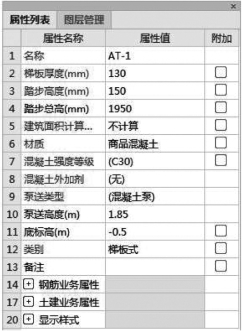

结合结施-13，对1号楼梯进行属性定义，如图3.159所示。
图3.159
4）做法套用

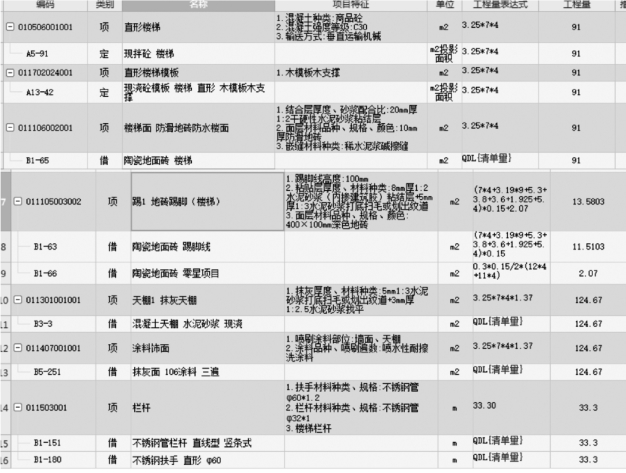

1号楼梯的做法套用，如图3.160所示。
5）楼梯画法讲解

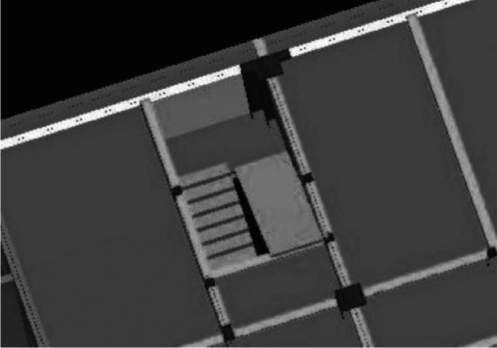

首层楼梯绘制。楼梯可以用点绘制，点绘制时需要注意楼梯的位置。绘制的楼梯图元如图3.161所示。
图3.160
图3.161
四、任务结果

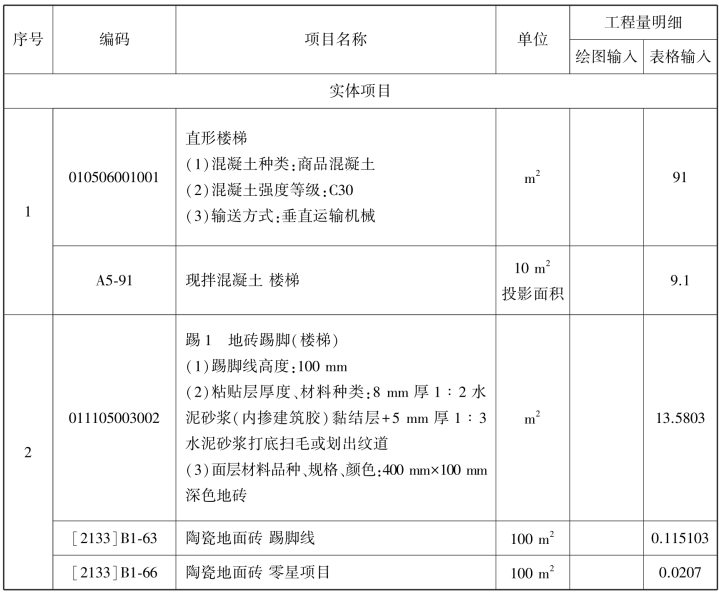

汇总计算，统计楼梯的清单、定额工程量，见表3.35。
表3.35 楼梯的清单、定额工程量

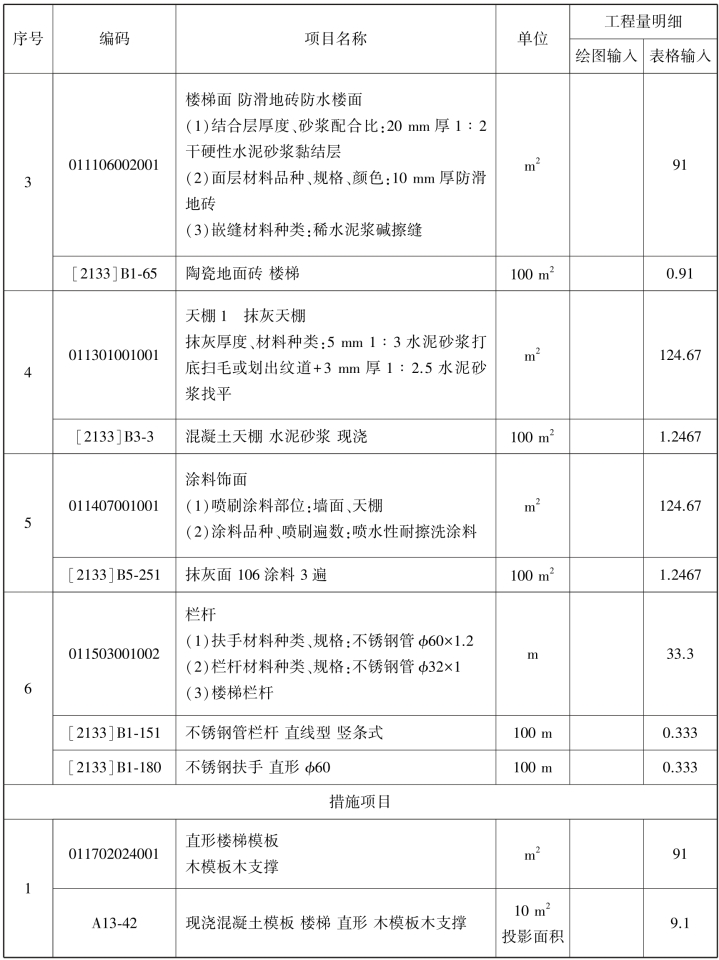

续表
五、知识拓展
组合楼梯的绘制
组合楼梯就是将楼梯拆分为梯段、平台板、梯梁、栏杆扶手等，每个单构件都要单独定义、单独绘制，绘制方法如下：
（1）组合楼梯构件的属性定义
①直形梯段的属性定义：依次单击“楼梯”→“直形梯段”→“新建直形梯段”，根据结施-13输入相应数据，如图3.162所示。
②休息平台的属性定义：按照新建板的方法，单击“新建现浇板”，根据结施-13输入相应数据，如图3.163所示。
图3.162
图3.163
③平台梁的定义，先按照新建梁的方法，单击“新建矩形梁”，再根据结施-13输入相应数据，如图3.164所示。
图3.164
（2）做法套用
做法套用与上述楼梯做法套用相同。
（3）直形梯段画法
直形梯段建议用“矩形”绘制，绘制后若梯段方向错误，可单击“设置踏步起始边”命令，调整梯段方向。梯段绘制完毕。通过观察图3.165可知，用直形梯段绘制的楼梯没有栏杆扶手，若需绘制栏杆扶手，可依次单击“其他”→“栏杆扶手”→“新建”→“新建栏杆扶手”命令。建立栏杆扶手，也可利用“智能布置”→“梯段、台阶、螺旋板”命令布置栏杆扶手。
（4）休息平台平台梁的绘制
平台梁的绘制参考梁的部分内容。
图3.165
（5）休息平台的绘制
休息平台的绘制参考板部分，休息平台上的钢筋参考板钢筋部分。
整体楼梯的工程量中是否包含TZ？
