五、总结拓展

①新建工程中，主要确定工程名称、计算规则以及做法模式。蓝色字体的参数值影响工程量计算，按照图纸输入，其他信息只起标识作用。

②首层标记在楼层列表中的首层列，可以选择某一层作为首层。勾选后，该层作为首层，相邻楼层的编码自动变化，基础层的编码不变。

③底标高是指各层的结构底标高。软件中只允许修改首层的底标高，其他层标高自动按层高反算。

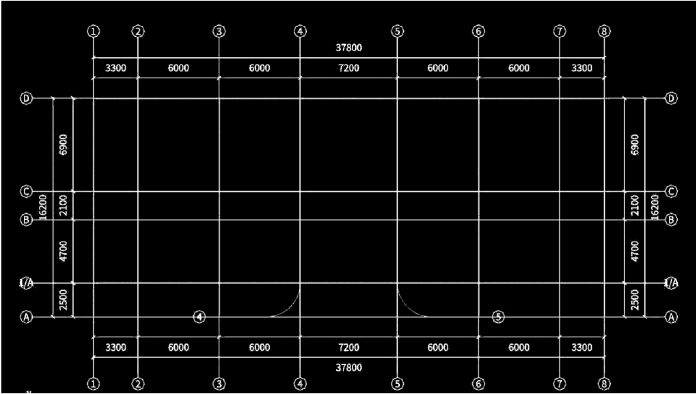

图2.20

④相同板厚是软件给的默认值，可以按工程图纸中最常用的板厚设置。在绘图输入新建板时，会自动默认取这里设置的数值。

⑤可以按照结构设计总说明对应构件选择标号和类型。对修改的标号和类型，软件会以反色显示。在首层输入相应的数值完毕后，可以使用右下角的“复制到其他楼层”命令，把首层的数值复制到参数相同的楼层。各个楼层的标号设置完成后，就完成了对工程楼层的建立，可以进入“绘图输入”进行建模计算。

⑥有关轴网的编辑、辅助轴线的详细操作，请查阅“帮助”菜单中的文字帮助→绘图输入→轴线。

⑦建立轴网时，输入轴距有两种方法：一是常用的数值可以直接双击；二是常用值中没有的数据直接添加即可。

⑧当上下开间或者左右进深的轴距不一样时（即错轴），可以使用轴号自动生成功能将轴号排序。

⑨比较常用的建立辅助轴线的功能：二点辅轴（直接选择两个点绘制辅助轴线）；平行辅轴（建立平行于任意一条轴线的辅助轴线）；圆弧辅轴（可以通过选择3个点绘制辅助轴线）。

⑩在任何界面下都可以添加辅轴。轴网绘制完成后，就进入“绘图输入”部分。“绘图输入”部分可以按照后面章节的流程进行。
