五、总结拓展
1）软件对内外墙定义的规定
该软件为方便内外墙的区分以及平整场地进行外墙轴线的智能布置，需要人为进行内外墙的设置。
2）砌体加筋的定义和绘制（在完成门窗洞口、圈梁、构造柱等后进行操作）
（1）分析图纸
分析结施-01（2），可见“7.填充墙”中“（3）填充墙与柱、抗震墙及构造柱连接处应设拉结筋，做法见图8”，以及“（7）墙体加筋为2
6＠600，遇到圈梁、框架梁起步为250mm，遇到构造柱锚固为200 mm，遇到门窗洞口退一个保护层（60 mm），加弯折（60 mm），遇到过梁梁头也是退一个保护层（60 mm），加弯折（60 mm）”。
（2）砌体加筋的定义
下面以④轴和Ⓑ轴交点处的L形砌体墙位置的加筋为例，介绍砌体加筋的定义和绘制。
①在导航树中，选择“墙”→“砌体加筋”，在“构件列表”中单击“新建”→“新建砌体加筋”。
②根据砌体加筋所在的位置选择参数图形，软件中有L形、T形、十字形和一字形供选择，各自适用于相应形状的砌体相交形式。例如，对于④轴和Ⓑ轴交点处的L形砌体墙位置的加筋，选择L形的砌体加筋定义和绘制。

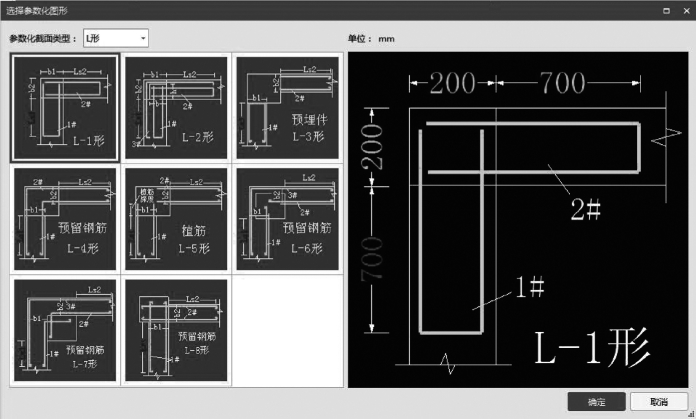

a.选择参数化图形：选择“L-1形”。砌体加筋参数图的选择主要看钢筋的形式，只要选择的钢筋形式与施工图中完全一致即可。
b.参数输入：Ls1和Ls2指两个方向的加筋伸入砌体墙内的长度，输入“700”；b1指竖向砌体墙的厚度，输入“200”；b2指横向砌体墙的厚度，输入“200”。单击“确定”按钮，回到属性输入界面，如图3.107所示。
图3.107
c.根据需要输入名称，按照总说明，每侧钢筋信息为2
6＠600，1＃加筋、2＃加筋分别输入“2
6＠600”，如图3.108所示。
图3.108

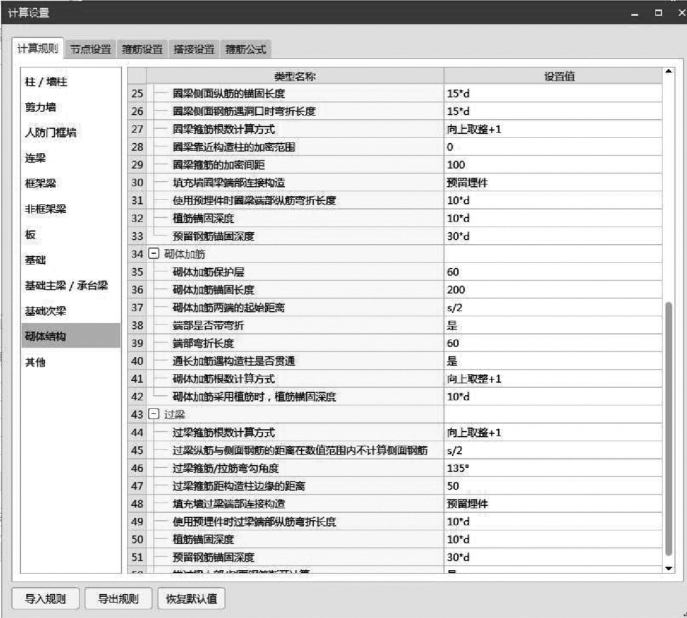

d.结合结施-01（2）中“7.填充墙”中的墙体加筋的说明，遇到构造柱锚固为200mm，因此加筋伸入构造柱的锚固长度需要在计算设置中设定。因为本工程所有砌体加筋的形式和锚固长度一致，所以可以在“工程设置”选项卡中选择“钢筋设置”→“计算设置”，针对整个工程的砌体加筋进行设置，如图3.109所示。
图3.109
砌体加筋的钢筋信息和锚固长度设置完毕后，定义构件完成。按照同样的方法可定义其他位置的砌体加筋。
（3）砌体加筋的绘制

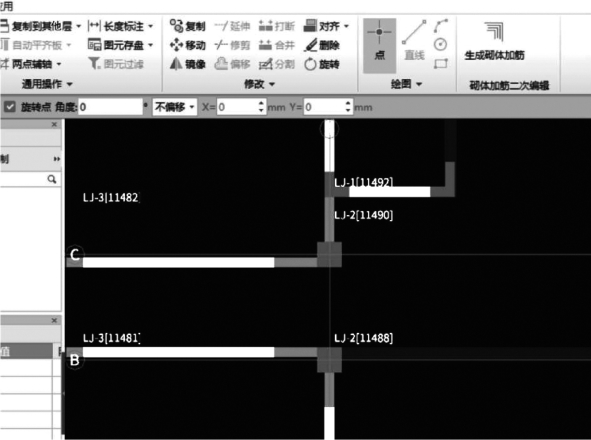

绘图区域中，在④轴和Ⓑ轴交点处绘制砌体加筋，单击“点”，选择“旋转点”绘制的方法，选择“旋转点”，然后选择所在位置，再选择水平向原体墙的左侧端点确定方向，绘制完成，如图3.110所示。
图3.110
当所绘制的砌体加筋与墙体不对齐时，可采用“对齐”命令将其对应到所在位置。
其他位置加筋的绘制，可根据实际情况选择“点”画法或者“旋转点”画法，也可以使用“智能布置”。
以上所述，砌体加筋的定义绘制流程如下：新建→选择参数图→输入截面参数→输入钢筋信息→计算设置（本工程一次性设置完毕就不用再设）→绘制。
（1）思考“Shift+左键”的方法还可以应用在哪些构件的绘制中？
（2）框架间墙的长度怎样计算？
（3）在定义墙构件属性时为什么要区分内、外墙的标志？
