三、任务实施

三、任务实施

1）分析图纸

①分析结施-06可知，从左至右、从上至下，本层有框架梁和非框架梁两种。

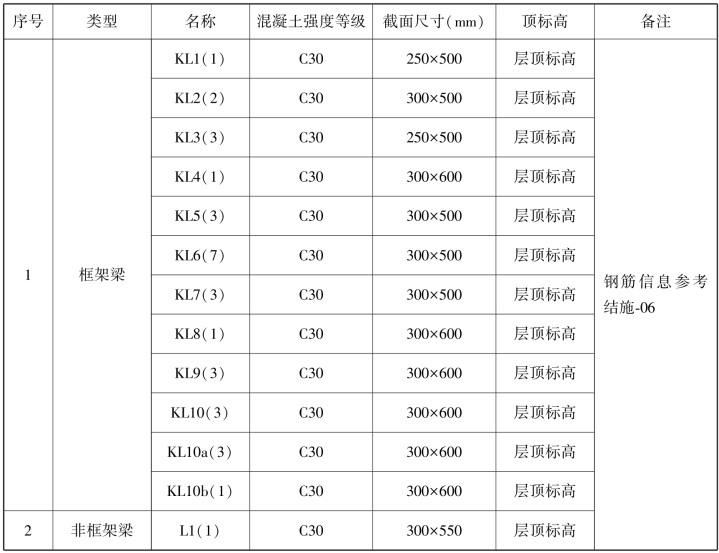

②框架梁KL1～KL10b，非框架梁L1（1），主要信息见表3.11。

表3.11　梁表

2）现浇混凝土梁基础知识学习

（1）清单计算规则学习

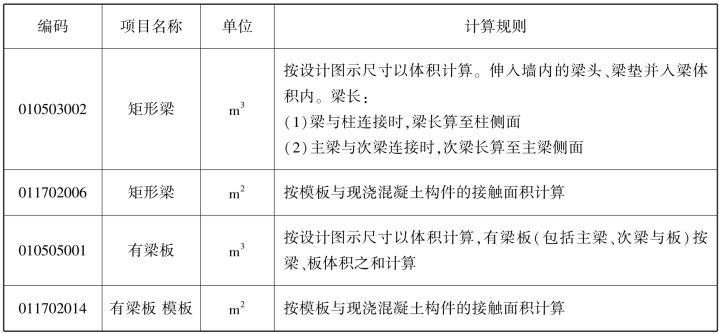

梁清单计算规则，见表3.12。

表3.12　梁清单计算规则

（2）定额计算规则学习

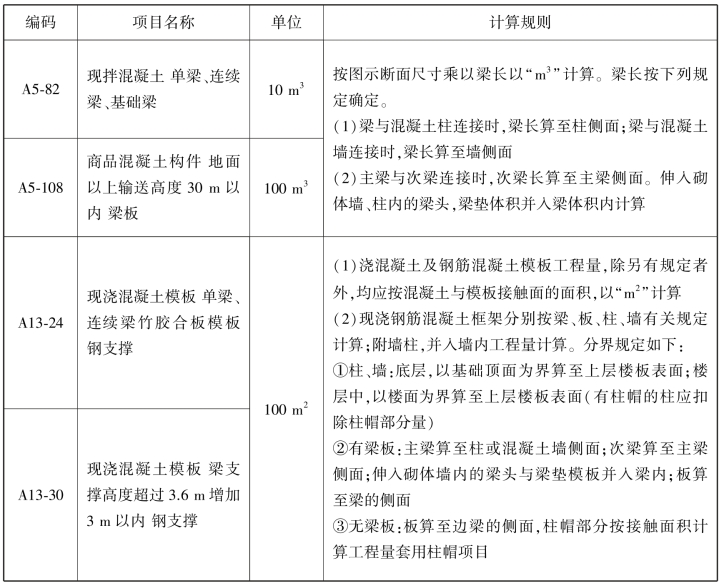

梁定额计算规则，见表3.13。

表3.13　梁定额计算规则

（3）梁平法知识

梁类型有楼层框架梁、屋面框架梁、框支梁、非框架梁、悬挑梁等。梁平面布置图上采用平面注写方式或截面注写方式表达。

①平面注写：在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图，如图3.46所示。平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。施工时，原位标注取值优先。

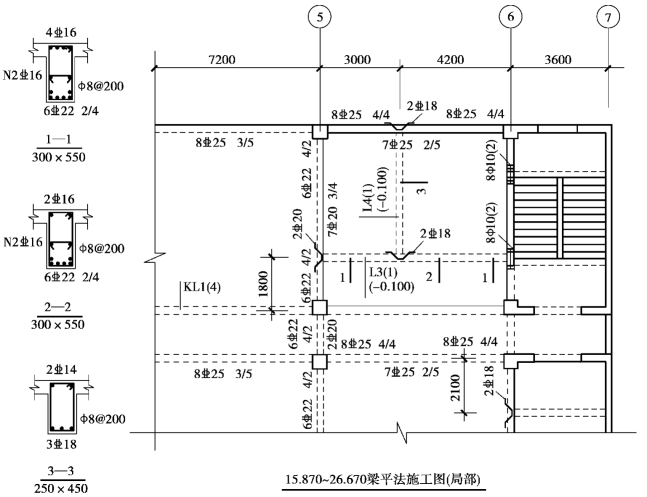

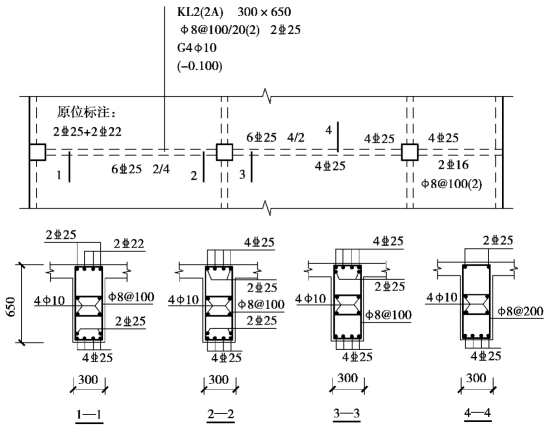

②截面注写：在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图，如图3.47所示。

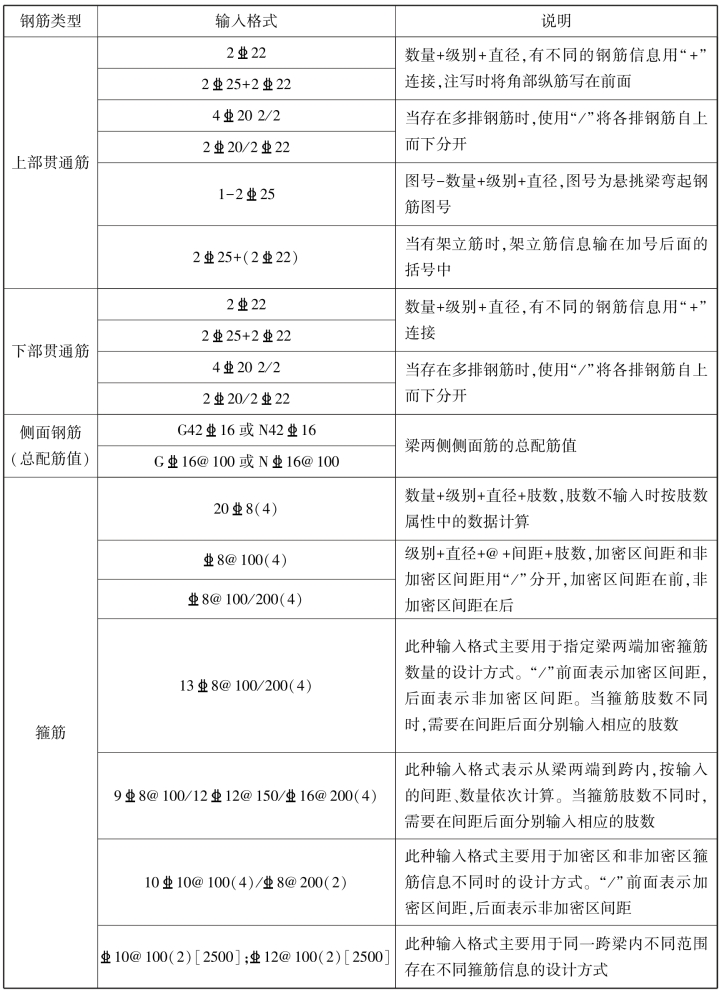

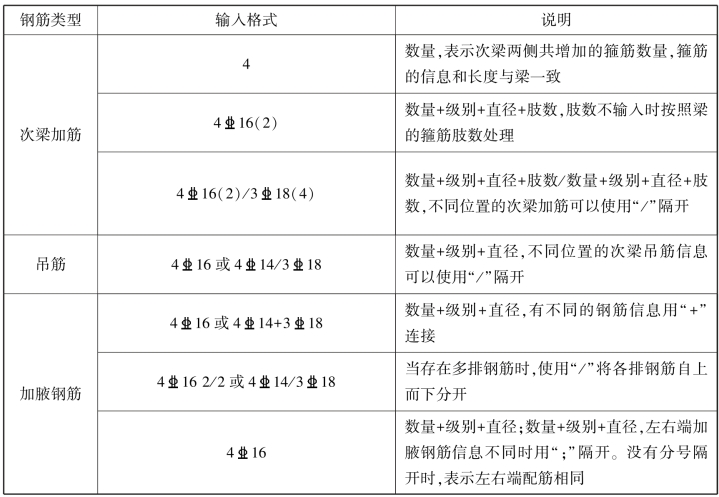

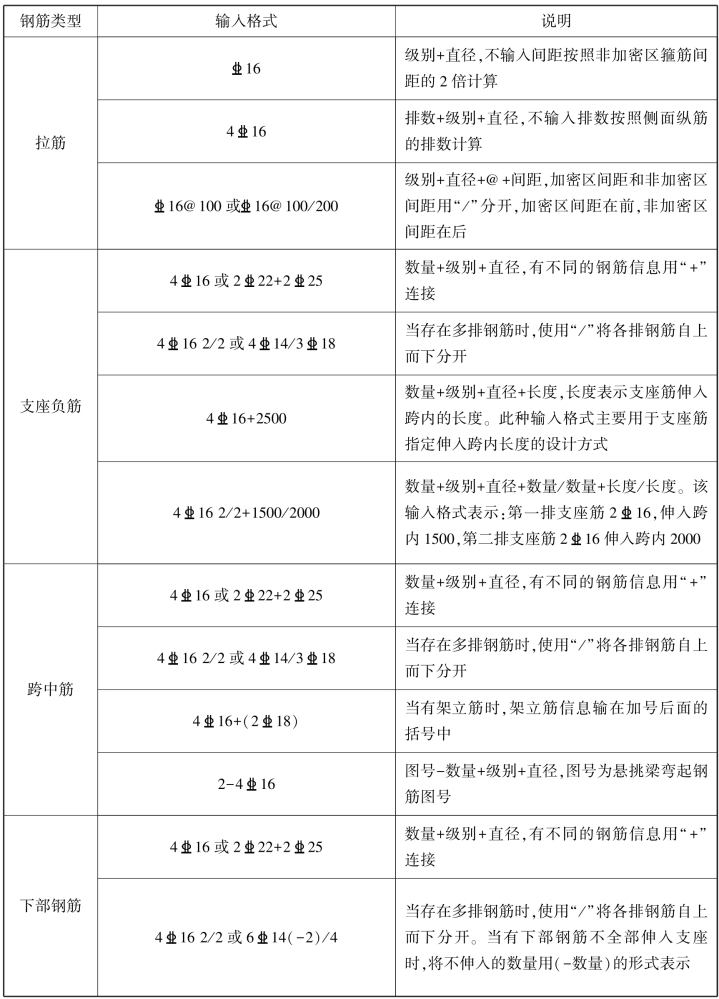

③框架梁钢筋类型及软件输入方式：以上/下部贯通筋为例、侧面钢筋、箍筋、拉筋为例，见表3.14。

图3.46

图3.47

表3.14　框架梁钢筋类型及软件输入方式

续表

续表

3）梁的属性定义

（1）框架梁

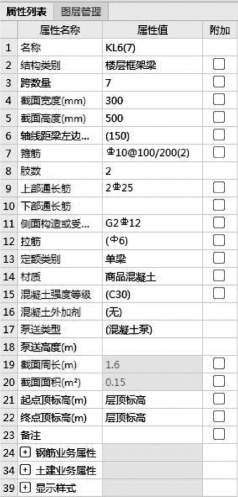

在导航树中单击“梁”→“梁”，在“构件列表”中单击“新建”→“新建矩形梁”，新建矩形梁KL6（7），根据KL6（7）在结施-06中的标注信息，在“属性列表”中输入相应的属性值，如图3.48所示。

图3.48

【注意】

名称：根据图纸输入构件的名称KL6（7），该名称在当前楼层的当前构件类型下唯一。

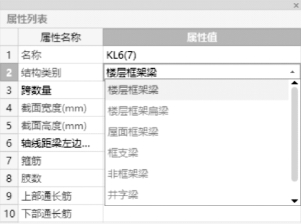

结构类别：根据构件名称中的字母自动生成，也可根据实际情况进行选择，梁的结构类别下拉框选项中有7类，按照实际情况，此处选择“楼层框架梁”，如图3.49所示。

图3.49

跨数量：梁的跨数量，直接输入。没有输入时，提取梁跨后会自动读取。

截面宽度（mm）：梁的宽度，KL6（7）的梁宽为300，在此输入300。

截面高度（mm）：输入梁的截面高度，KL6（7）的梁高为550，在此输入550。

轴线距梁左边线距离（mm）：按默认即可。

箍筋：KL6（7）的箍筋信息为10＠100/200（2）。

肢数：通过单击省略号按钮选择肢数类型，KL6（7）为2肢箍。

上部通长筋：根据图纸集中标注，KL6（7）的上部通长筋为225。

下部通长筋：根据图纸集中标注，KL6（7）无下部通长筋。

侧面构造或受到扭筋（总配筋值）：格式（G或N）数量+级别+直径，其中G表示构造钢筋，N表示抗扭构造筋，根据图纸集中标注，KL6（7）有构造钢筋2根+三级钢+12的直径（G212）。

拉筋：当有侧面纵筋时，软件按“计算设置”中的设置自动计算拉筋信息。当前构件需要特殊处理时，可根据实际情况输入。

定额类别：可选择有梁板或非有梁板，该工程中框架梁按有梁板进行定额类别的确定。

材质：有自拌混凝土、商品混凝土和预制混凝土3种类型，根据工程实际情况选择，该工程选用“商品混凝土”。

混凝土强度等级：混凝土的抗压强度。默认取值与楼层设置里的混凝土强度等级一致，根据图纸，框架梁的混凝土强度等级为C30。

钢筋业务属性：如图3.50所示。

图3.50

其他钢筋：除了当前构件中已经输入的钢筋外，还有需要计算的钢筋，则可通过其他钢筋来输入。

其他箍筋：除了当前构件中已经输入的箍筋外，还有需要计算的箍筋，则可通过其他箍筋来输入。

保护层厚度：软件自动读取楼层设置中框架梁的保护层厚度为20 mm，如果当前构件需要特殊处理，则可根据实际情况进行输入。

（2）非框架梁

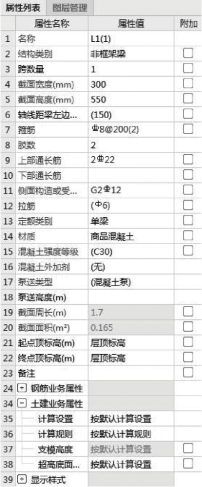

非框架梁的属性定义同上面的框架梁。对于非框架梁，在定义时，需要在属性的“结构类别”中选择相应的类别，如“非框架梁”，其他属性与框架梁的输入方式一致，如图3.51所示。

图3.51

4）梁的做法套用

梁构件定义好后，需要进行做法套用操作。打开“定义”界面，选择“构件做法”，单击“添加清单”，添加混凝土有梁板清单项010505001和有梁板模板清单项011702014；在混凝土模板下添加定额A5-108，在有梁板模板下添加定额A13-36、A13-30；单击“项目特征”，根据工程实际情况将项目特征补充完整。

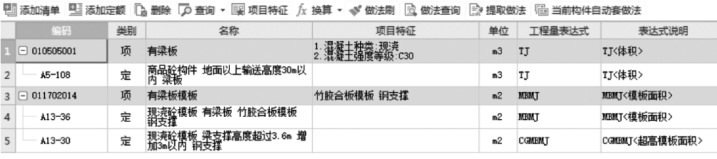

框架梁KL6的做法套用，如图3.52所示。

非框架梁L1的做法套用，如图3.53所示。

5）梁画法讲解

梁在绘制时，要先绘制主梁后绘制次梁。通常，按先上后下、先左后右的方向来绘制，以保证所有的梁都能够绘制完全。

图3.52

图3.53

（1）直线绘制

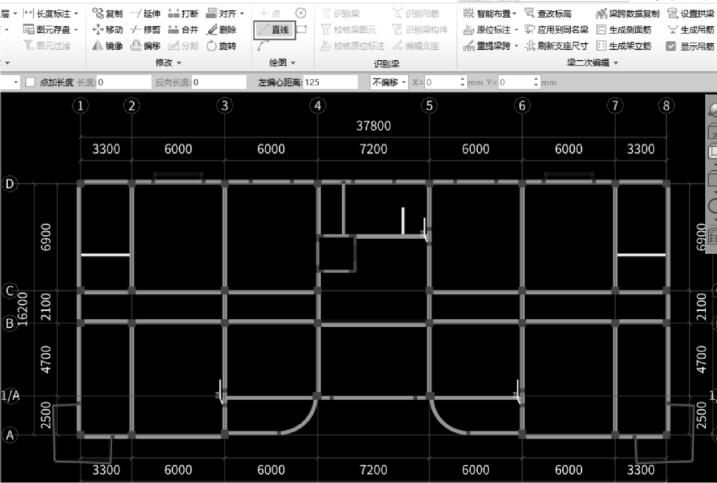

梁为线状构件，直线形的梁采用“直线”绘制比较简单，如KL6。在绘图界面，单击“直线”命令，单击梁的起点①轴与Ⓓ轴的交点，单击梁的终点⑧轴与Ⓓ轴的交点即可，如图3.54所示。1号办公楼中KL2～KL10b、非框架梁L1都可采用直线绘制。

图3.54

（2）弧形绘制

在绘制③～④轴与Ⓐ～轴之间的KL1（1）时，先从③轴与Ⓐ轴交点出发，绘制一段3500 mm的直线，切换成“起点圆心终点弧”模式，如图3.55所示，捕捉圆心，再捕捉终点，完成KL1弧形段的绘制。

弧形段也可采用两点小弧的方法进行绘制，如果能准确确定弧上3个点，还可采用三点画弧的方式绘制。

（3）梁柱对齐

在绘制KL6时，对于Ⓓ轴上①～⑧轴之间的KL6，其中心线不在轴线上，但由于KL6与两端框架柱一侧平齐，因此，除了采用“Shift+左键”的方法偏移绘制之外，还可使用“对齐”命令。

①在轴线上绘制KL6（7），绘制完成后，选择“建模”页签下“修改”面板中的“对齐”命令，如图3.56所示。

图3.55

图3.56

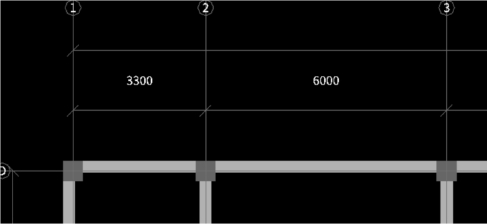

②根据提示，先选择柱上侧的边线，再选择梁上侧的边线，对齐成功后如图3.57所示。

图3.57

（4）偏移绘制

对于有些梁，如果端点不在轴线的交点或其他捕捉点上，可采用偏移绘制也就是采用“Shift+左键”的方法捕捉轴线交点以外的点来绘制。

例如，绘制L1，两个端点分别为：Ⓓ轴与④轴交点偏移X＝2300+200，Y＝-3250-150。Ⓓ轴与⑤轴交点偏移X＝0，Y＝-3250-150。

将鼠标放在Ⓓ轴和④轴的交点处，同时按下“Shift”键和鼠标左键，在弹出的“输入偏移值”对话框中输入相应的数值，单击“确定”按钮，这样就选定了第一个端点。采用同样的方法，确定第二个端点来绘制L1。

（5）镜像绘制梁图元

①～④轴上布置的KL7～KL9与⑤～⑧轴上的KL7～KL9是对称的，因此可采用“镜像”命令绘制此图元。点选镜像图元，单击鼠标右键选择“镜像”，单击对称点一，再单击对称点二，在弹出的对话框中选择“否”即可。

6）梁的二次编辑

梁绘制完毕后，只是对梁集中标注的信息进行了输入，还需输入原位标注的信息。由于梁是以柱和墙为支座的，提取梁跨和原位标注之前，需要绘制好所有的支座。图中梁显示为粉色时，表示还没有进行梁跨提取和原位标注的输入，也不能正确地对梁钢筋进行计算。

对于有原位标注的梁，可通过输入原位标注来把梁的颜色变为绿色；对于没有原位标注的梁，可通过提取梁跨来把梁的颜色变为绿色，如图3.58所示。

图3.58

软件中用粉色和绿色对梁进行区别，目的是提醒哪些梁已经进行了原位标注的输入，便于检查，防止出现忘记输入原位标注，影响计算结果的情况。

（1）原位标注

梁的原位标注主要有支座钢筋、跨中筋、下部钢筋、架立钢筋和次梁加筋。另外，变截面也需要在原位标注中输入。下面以Ⓑ轴的KL4为例，介绍梁的原位标注信息输入。

①在“梁二次编辑”面板中选择“原位标注”。

②选择要输入原位标注的KL4，绘图区显示原位标注的输入框，下方显示平法表格。

③对应输入钢筋信息，有两种方式：

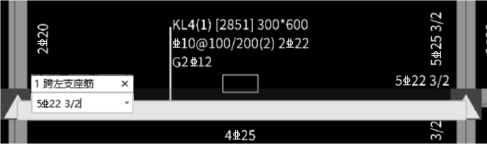

一是在绘图区域显示的原位标注输入框中输入，比较直观，如图3.59所示。

图3.59

二是在“梁平法表格”中输入，如图3.60所示。

图3.60

绘图区域输入：按照图纸标注中KL4的原位标注信息输入；“1跨左支座筋”输入“522 3/2”，按“Enter”键确定；跳到“1跨跨中筋”，此处没有原位标注信息，不用输入，可以直接按“Enter”键跳到下一个输入框，或者用鼠标选择下一个需要输入的位置。例如，选择“1跨右支座筋”输入框，输入“522 3/2”；按“Enter”键跳到“下部钢筋”，输入“425”。

【注意】

输入后按“Enter”键跳转的方式，软件默认的跳转顺序是左支座筋、跨中筋、右支座筋、下部钢筋，然后下一跨的左支座筋、跨中筋、右支座筋、下部钢筋。如果想要自己确定输入的顺序，可用鼠标选择需要输入的位置，每次输入之后，需要按“Enter”键或单击其他方框确定。

（2）重提梁跨

当遇到以下问题时，可使用“重提梁跨”功能：

①原位标注计算梁的钢筋需要重提梁跨，软件在提取了梁跨后才能识别梁的跨数、梁支座并进行计算。

②由于图纸变更或编辑梁支座信息，导致梁支座减少或增加，影响了梁跨数量，使用“重提梁跨”可以重新提取梁跨信息。

重提梁跨的操作步骤如下：

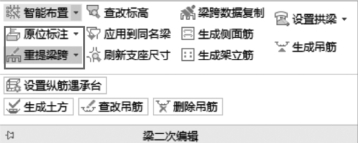

第一步：在“梁二次编辑”面板中选择“重提梁跨”，如图3.61所示。

第二步：在绘图区域选择梁图元，出现如图3.62所示的提示信息，单击“确定”按钮即可。

图3.61

图3.62

（3）设置支座

如果存在梁跨数与集中标注中不符的情况，则可使用此功能进行支座的设置工作。操作步骤如下：

第一步：在“梁二次编辑”面板中选择“设置支座”，如图3.63所示。

图3.63

第二步：鼠标左键选择需要设置支座的梁，如KL3，如图3.64所示。

图3.64

第三步：鼠标左键选择或框选作为支座的图元，右键确认，如图3.65所示。

图3.65

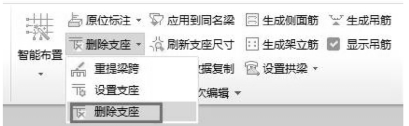

第四步：当支座设置错误时，还可采用“删除支座”的功能进行删除，如图3.66所示。

图3.66

（4）梁标注的快速复制功能

分析结施-06，可以发现图中有很多同名的梁（如KL1，KL2，KL5，KL7，KL8，KL9等），都在多个地方存在。这时，不需要对每道梁都进行原位标注，直接使用软件提供的几个复制功能，即可快速对梁进行原位标注。

①梁跨数据复制。工程中不同名称的梁，梁跨的原位标注信息相同，或同一道梁不同跨的原位标注信息相同，通过该功能可以将当前选中的梁跨数据复制到目标梁跨上。复制内容主要是钢筋信息。例如KL3，其③～④轴的原位标注与⑤～⑥轴完全一致，这时可使用梁跨数据复制功能，将③～④轴跨的原位标注复制到⑤～⑥轴中。

第一步：在“梁二次编辑”面板中选择“梁跨数据复制”，如图3.67所示。

图3.67

第二步：在绘图区域选择需要复制的梁跨，单击鼠标右键结束选择，需要复制的梁跨选中后显示为红色，如图3.68所示。

图3.68

第三步：在绘图区域选择目标梁跨，选中的梁跨显示为黄色，单击鼠标右键完成操作，如图3.69所示。

图3.69

②应用到同名梁。当遇到以下问题时，可使用“应用到同名梁”功能。

如果图纸中存在多个同名称的梁，且原位标注信息完全一致，就可采用“应用到同名梁”功能来快速地实现原位标注信息的输入。如结施-06中有4道KL5，只需对一道KL5进行原位标注，运用“应用到同名梁”功能，实现快速标注。

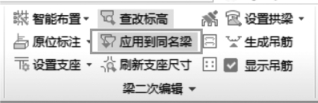

第一步：在“梁二次编辑”面板中选择“应用到同名梁”，如图3.70所示。

图3.70

第二步：选择应用方法，软件提供了3种选择，根据实际情况选用即可。包括同名称未提取跨梁、同名称已提取跨梁、所有同名称梁。单击“查看应用规则”，可查看应用同名梁的规则。

同名称未提取跨梁：未识别的梁为浅红色，这些梁没有识别跨长和支座等信息。

同名称已提取跨梁：已识别的梁为绿色，这些梁已经识别了跨长和支座信息，但是原位标注信息没有输入。

所有同名称梁：不考虑梁是否已经识别。

【注意】

未提取梁跨的梁，图元不能捕捉。

第三步：用鼠标左键在绘图区域选择梁图元，单击右键确定，完成操作，则软件弹出应用成功的提示，在此可看到有几道梁应用成功。

（5）梁的吊筋和次梁加筋

在做实际工程时，吊筋和次梁加筋的布置方式一般都是在“结构设计总说明”中集中说明的，此时需要批量布置吊筋和次梁加筋。

《1号办公楼施工图（含土建和安装）》在“结构设计总说明”中的钢筋混凝土梁第三条表示：在主次梁相交处，均在次梁两侧各设3组箍筋，且注明了箍筋肢数、直径同梁箍筋，间距为50 mm，因此需设置次梁加筋。在结施-05～08的说明中也对次梁加筋进行了说明。

①在“梁二次编辑”面板中单击“生成吊筋”，如图3.71所示。

②在弹出的“生成吊筋”对话框中，根据图纸输入次梁加筋的钢筋信息，如图3.72所示。假如有吊筋，也可在此输入生成。

图3.71

图3.72

③设置完成后，单击“确定”按钮，然后在图中选择要生成次梁加筋的主梁和次梁，单击右键确定，即可完成吊筋的生成。

【注意】

必须进行提取梁跨后，才能使用此功能自动生成；运用此功能同样可以整楼生成。

（6）配置梁侧面钢筋（拓展）

如果图纸原位标注中标注了侧面钢筋的信息，或是结构设计总说明中标明了整个工程的侧面钢筋配筋，那么，除了在原位标注中输入外，还可使用“生成侧面钢筋”的功能来批量配置梁侧面钢筋。

①在“梁二次编辑”面板中选择“生成侧面筋”。

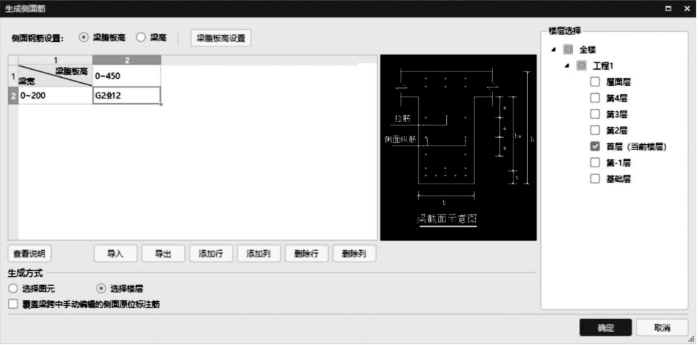

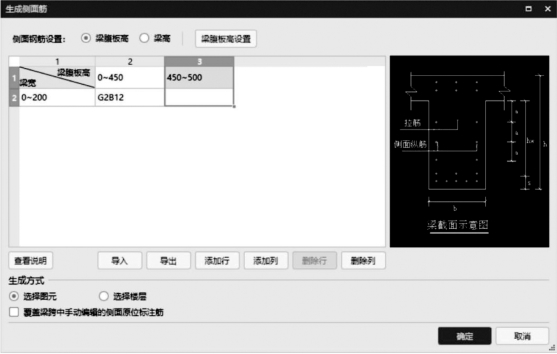

②在弹出的“生成侧面筋”对话框中，点选“梁高”或是“梁腹板高”定义侧面钢筋，如图3.73所示，可利用插入行添加侧面钢筋信息，高和宽的数值要求连续。

其中“梁腹板高设置”可以修改相应下部纵筋排数对应的“梁底至梁下部纵筋合力点距离s”。

图3.73

根据规范和平法，梁腹板高度Hw应取有效高度，需要算至下部钢筋合力点。下部钢筋只有一排时，合力点为下部钢筋的中心点，则Hw＝Hb-板厚-保护层-下部钢筋半径，s＝保护层+D/2；当下部钢筋为两排时，s一般取60mm；当不需要考虑合力点时，则s输入0，表示腹板高度Hw＝梁高-板厚。用户可根据实际情况进行修改，如图3.74所示。

图3.74

③软件生成方式支持“选择图元”和“选择楼层”。“选择图元”在楼层中选择需要生成侧面钢筋的梁，单击鼠标右键确定。“选择楼层”则在右侧选择需要生成侧面筋的楼层，该楼层中所有的梁均生成侧面钢筋，如图3.75所示。

图3.75

【说明】

生成的侧面钢筋支持显示钢筋三维。

利用此功能默认是输入原位标注侧面钢筋，遇支座断开，若要修改做法，进入“计算设置”中的“框架梁”，可选择其他做法。
