3.6.1 门窗、洞口、壁龛的工程量计算
通过本小节的学习，你将能够：
（1）定义门窗洞口；
（2）绘制门窗图元；
（3）统计本层门窗的工程量。
一、任务说明
①完成首层门窗、洞口的属性定义、做法套用及图元绘制。
②使用精确和智能布置绘制门窗。
③汇总计算，统计本层门窗的工程量。
二、任务分析
①首层门窗的尺寸种类有多少？影响门窗位置的离地高度如何设置？门窗在墙中是如何定位的？
②门窗的清单与定额如何匹配？
③不精确布置门窗有可能影响哪些项目的工程量？
三、任务实施
1）分析图纸
分析建施-01、建施-03、建施-09至建施-10，可以得到门窗的信息，见表3.26。

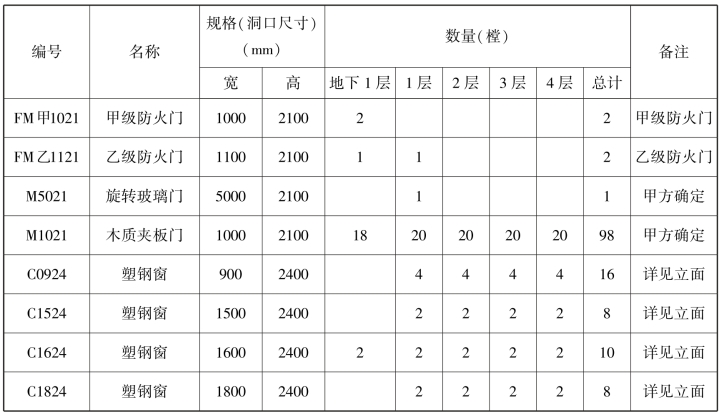

表3.26 门窗表
续表
2）门窗清单、定额计算规则学习
（1）清单计算规则学习

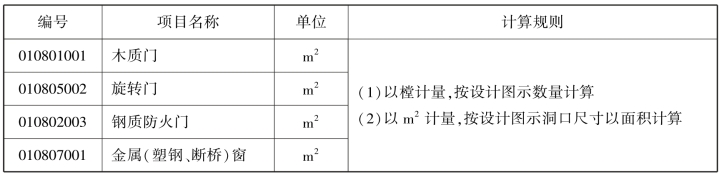

门窗清单计算规则，见表3.27。
表3.27 门窗清单计算规则
（2）定额计算规则学习

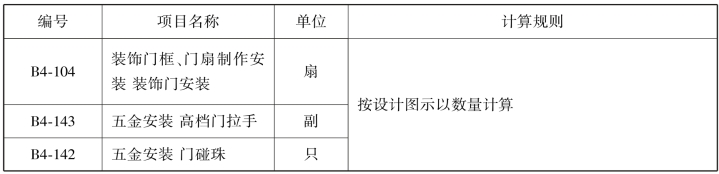

门窗定额计算规则，见表3.28。
表3.28 门窗定额计算规则
3）构件的属性定义
（1）门的属性定义
在导航树中单击“门窗洞”→“门”。在“构件列表”中选择“新建”→“新建矩形门”，在属性编辑框中输入相应的属性值。
①洞口宽度、洞口高度：从门窗表中可以直接得到属性值。
②框厚：输入门实际的框厚尺寸，对墙面块料面积的计算有影响，本工程输入为“60”。
③立樘距离：门框中心线与墙中心间的距离，默认为“0”。如果门框中心线在墙中心线左边，该值为负，否则为正。
④框左右扣尺寸、框上下扣尺寸：如果计算规则要求、门窗按框外围面积计算，输入框扣尺寸。
（2）门的属性值及做法套用

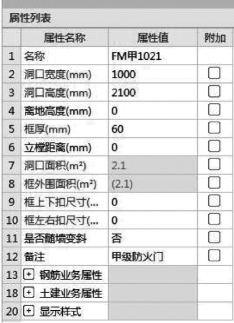

门的属性值及做法套用，如图3.111—图3.113所示。
图3.111
图3.112
图3.113
（3）窗的属性定义
在导航树中选择“门窗洞”→“窗”，在“构件列表”中选择“新建”→“新建矩形窗”，新建“矩形窗C0924”。
【注意】

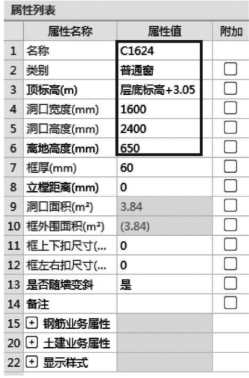

窗离地高度＝50 mm+600 mm＝650 mm（相对结构标高-0.050 mm而言），如图3.114所示。
图3.114
（4）窗的属性值及做法套用

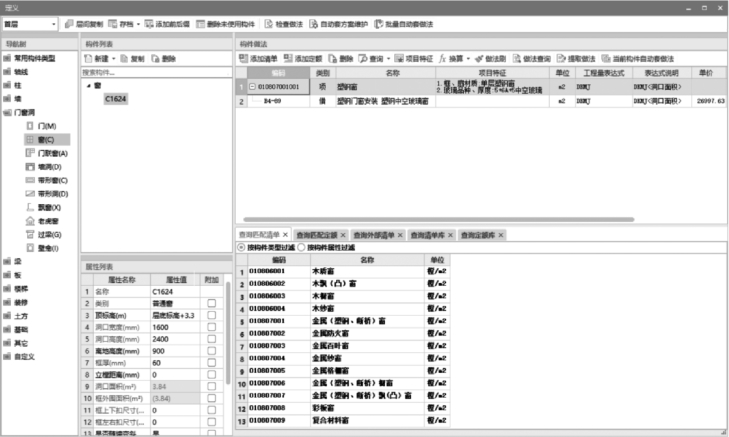

窗的属性值及做法套用，如图3.115所示。
图3.115
其他窗口可通过“复制”定义，并修改名称和洞口宽度，如图3.116—图3.119所示。
图3.116
图3.117
4）门窗做法套用

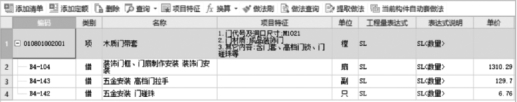

M1021做法套用信息如图3.120所示。M5021做法套用信息如图3.121所示。C0924做法套用信息如图3.122所示。其他几个窗做法套用同C0924。
图3.118
图3.119
图3.120
图3.121
图3.122
5）门窗洞口的画法讲解
门窗洞构件属于墙的附属构件，也就是说，门窗洞构件必须绘制在墙上。
门窗最常用的是“点”绘制。对于计算来说，一段墙扣减门窗洞口面积，只要门窗绘制在墙上即可，一般对于位置要求不用很精确，因此直接采用点绘制即可。在点绘制时，软件默认开启动态输入的数值框，可直接输入一边距墙端头的距离，或通过“Tab”键切换输入框。
门窗的绘制还经常使用“精确布置”的方法。当门窗紧邻柱等构件布置时，考虑其上过梁与旁边的柱、墙扣减关系，需要对这些门窗精确定位。如一层平面图中的M1，都是贴着柱边布置的。
（1）绘制门
①智能布置：墙段中点，如图3.123所示。
图3.123

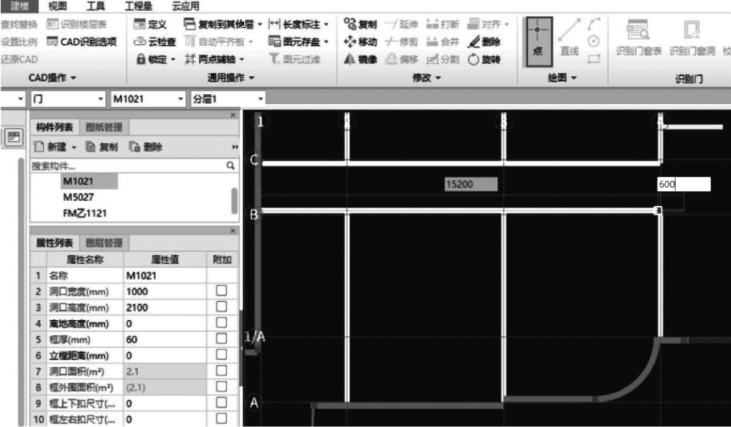

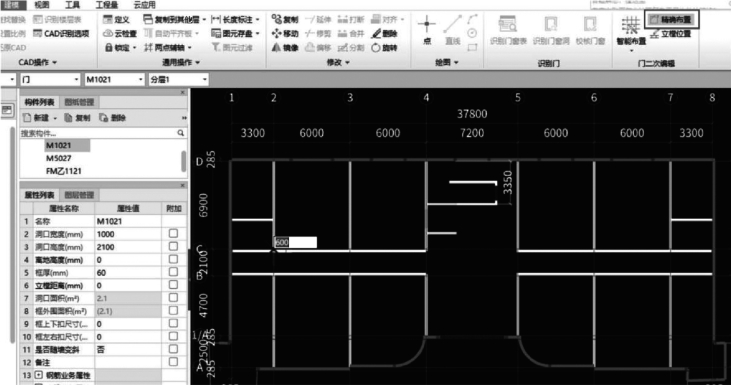

②精确布置：用鼠标左键选择参考点，在输入框中输入偏移值“600”，如图3.124所示。
图3.124

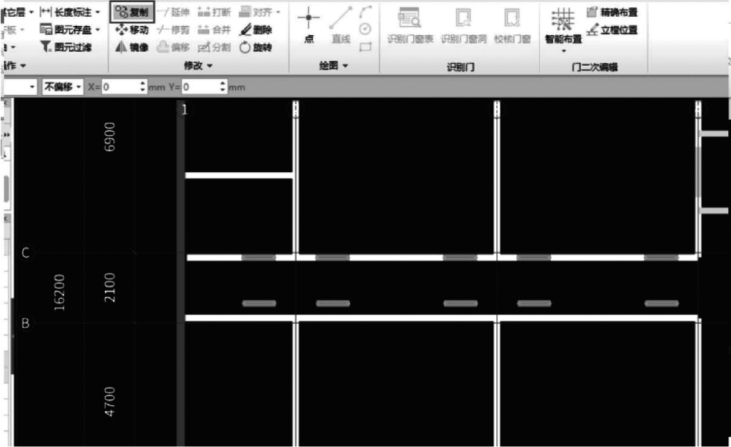

③点绘制：“Tab”键交换左右输入框，如图3.125所示。
④复制粘贴：如图3.126所示。
⑤镜像：如图3.127所示。
图3.125
图3.126
（2）绘制窗

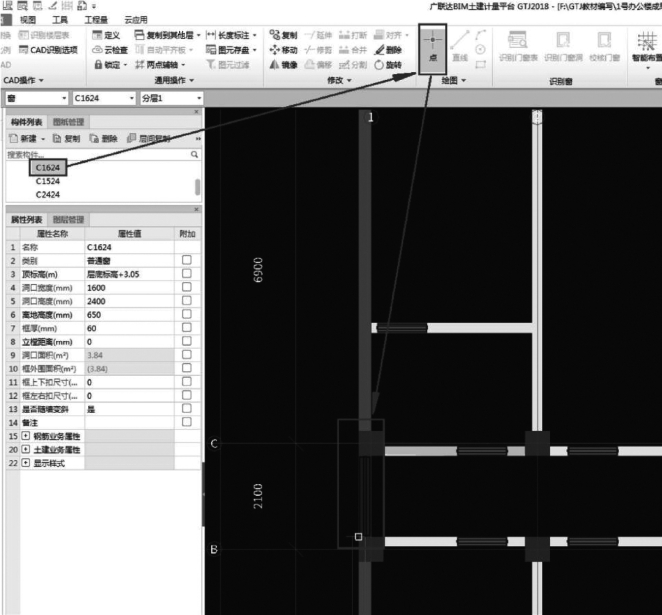

①“点”绘制，如图3.128所示。

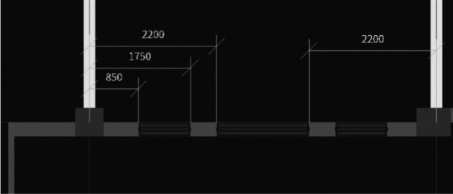

②精确布置：以Ⓐ、②～③轴线的C0924为例，用鼠标左键单击Ⓐ轴和②轴交点，输入“850”，然后按“Enter”键即可。其他操作方法类似，如图3.129所示。
图3.127
图3.128
图3.129

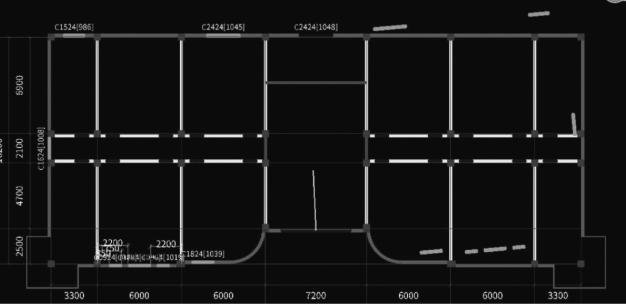

③长度标注：可利用“长度标注”命令，检查门窗布置的位置是否正确，如图3.130所示。
图3.130
④镜像：可利用“镜像”命令，快速完成建模，如图3.131所示。
6）阳台处转角窗的属性定义和绘制

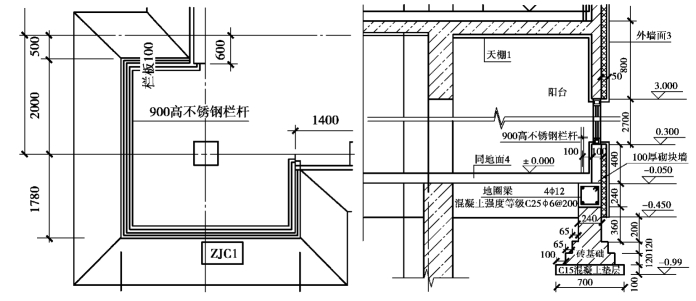

①识图。根据图纸建施-04和建施-12中的①号大样图，可以查看阳台转角窗的位置及标高等信息。如顶标高：3.00，底标高：0.300，如图3.132所示。
②转角窗的属性定义及做法套用，如图3.133所示（在软件中需要考虑建筑与结构标高相差0.050）。
图3.131
图3.132
图3.133
③绘图。选择“智能布置”→“墙”，拉框选择转角窗下的墙体，如图3.134所示。
图3.134
7）飘窗的定义和绘制

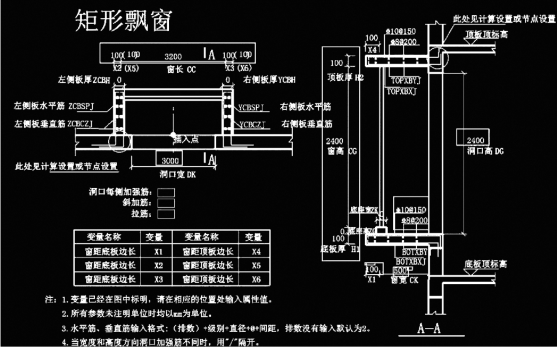

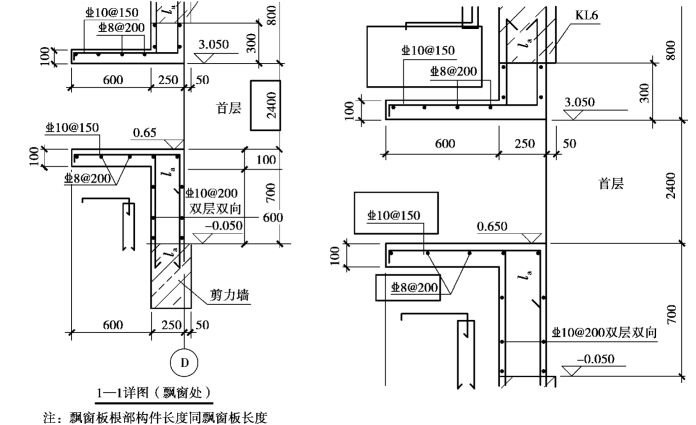

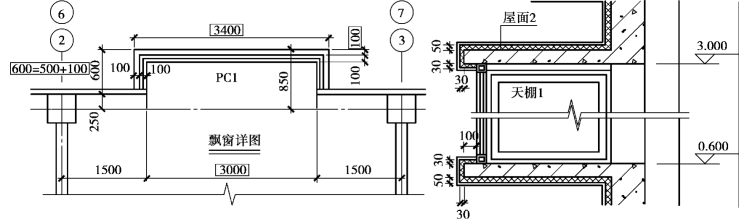

①识图。建施-04和建施-12中的②号大样图，可以查看飘窗的位置及标高等信息，如图3.135所示。飘窗钢筋信息见结施-10中1—1详图，如图3.136所示。
图3.135
图3.136

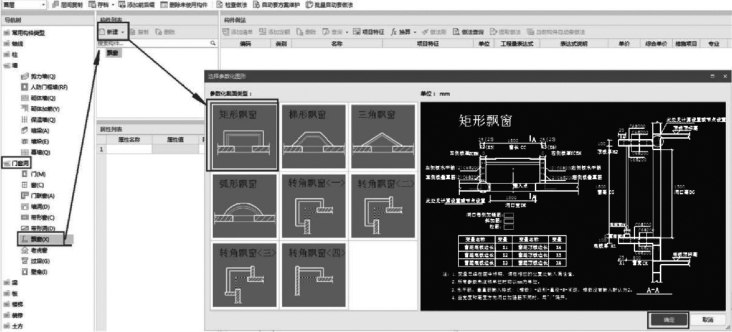

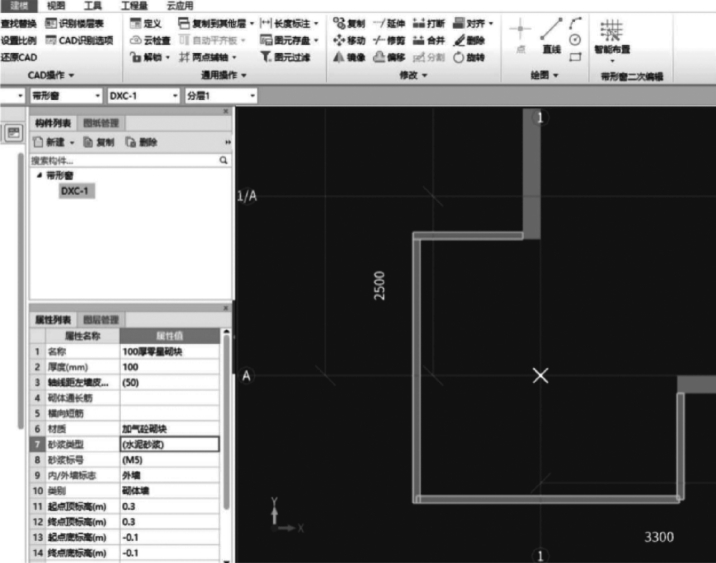

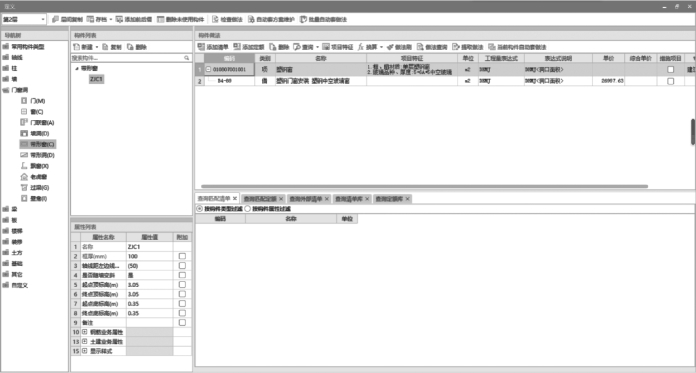

②定义飘窗，如图3.137所示。
图3.137

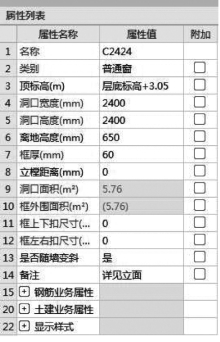

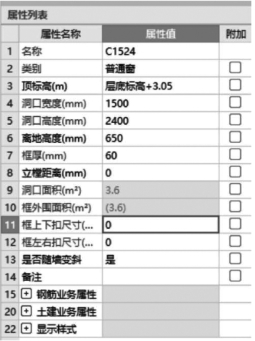

修改相关属性值，如图3.138所示。

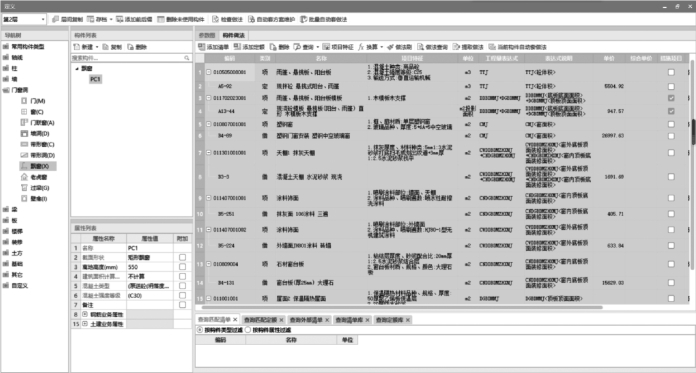

③做法套用，如图3.139所示。

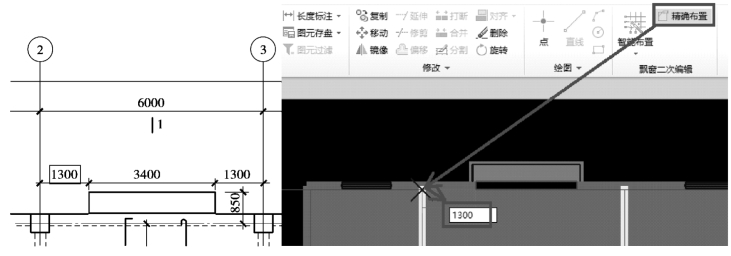

④绘图，采用精确布置方法，如图3.140所示。
建施-04中右侧飘窗操作方法相同，也可使用镜像功能完成绘制。
图3.138
图3.139
图3.140
四、任务结果
汇总计算，首层门窗清单、定额工程量，见表3.29。

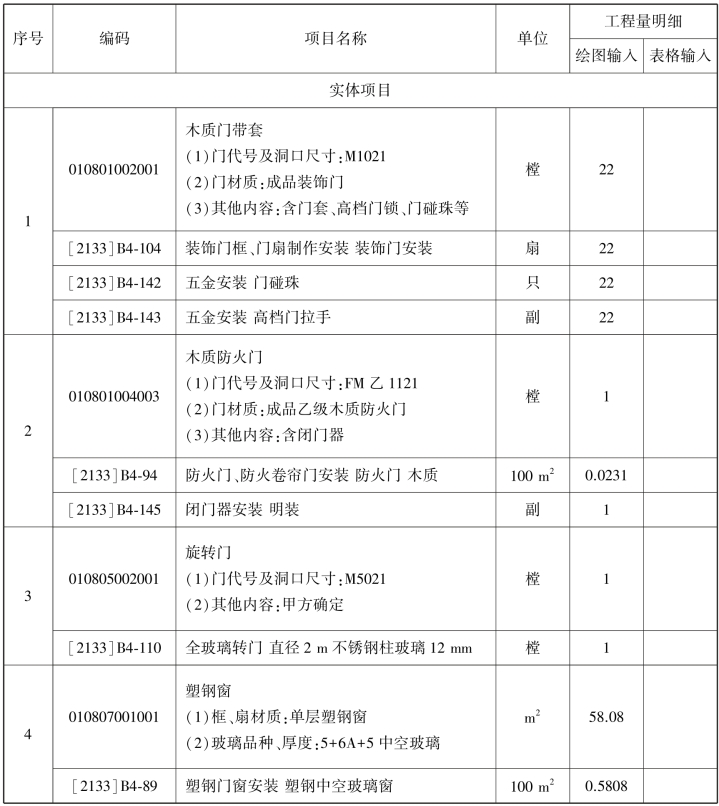

表3.29 门窗清单、定额工程量
在什么情况下需要对门、窗进行精确定位？
