三、任务实施
1）分析图纸
分析结施-10，可以从板平面图中得到飘窗处飘窗板的剖面详图信息，本层的飘窗板是一个异形构件，也可以采用挑檐来计算这部分的钢筋和土建工程量。
分析建施-01，雨篷属于玻璃钢雨篷，面层是玻璃钢，底层为铝骨架，属于成品，由厂家直接定做安装。
2）清单、定额计算规则学习
（1）清单计算规则学习

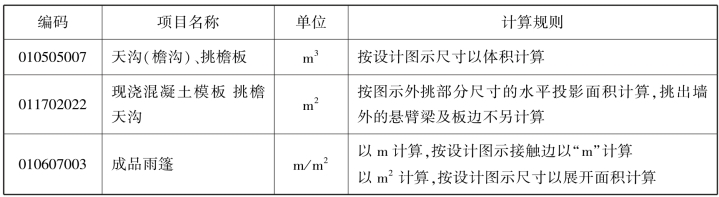

挑檐、雨篷清单计算规则，见表9.4。
表9.4 挑檐、雨篷清单计算规则
（2）定额计算规则（部分）学习

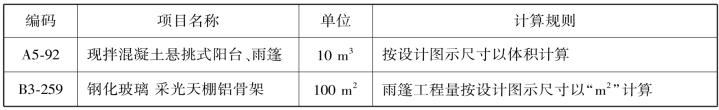

挑檐、雨篷定额计算规则（部分），见表9.5。
表9.5 挑檐、雨篷定额计算规则
3）挑檐、雨篷的属性定义
（1）挑檐的属性定义

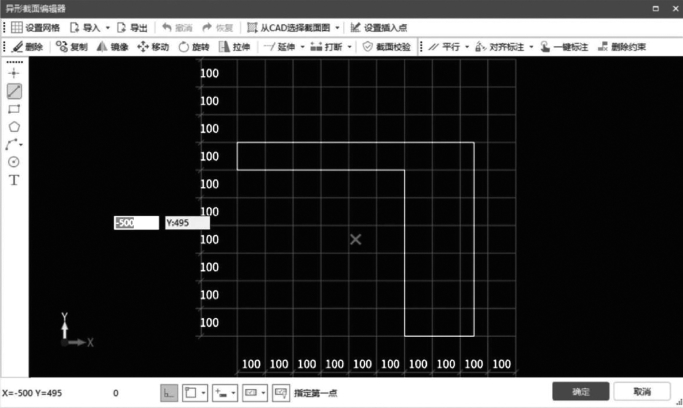

在导航树中选择“其他”→“挑檐”，在“构件列表”中选择“新建”→“新建线式异形挑檐”，新建1—1剖面飘窗板，根据图纸中的尺寸标注，在弹出的“异形截面编辑器”中，将飘窗板的截面绘制好，如图9.7所示。
图9.7

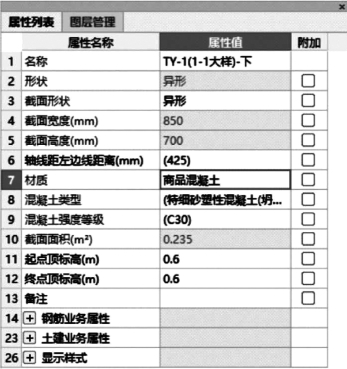

单击“确定”按钮，在“属性编辑框”中输入相应的属性值，如图9.8所示。
图9.8

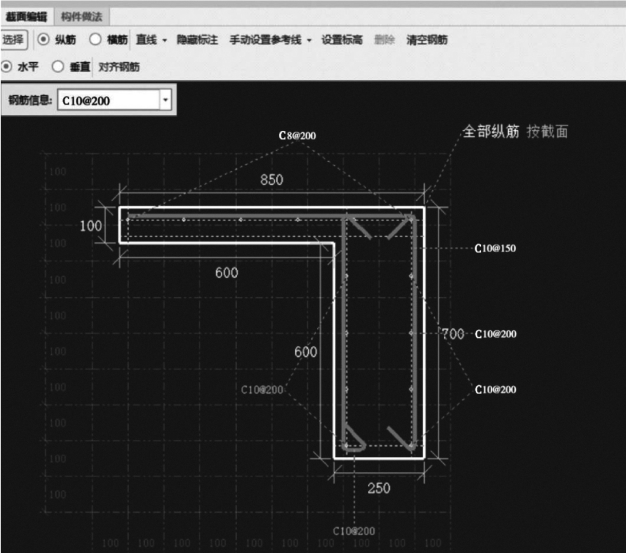

在“截面编辑”中完成钢筋信息的编辑，如图9.9所示。
图9.9
（2）雨篷的属性定义
因为该工程的雨篷为成品雨篷，可灵活采用“自定义面”的方式计算雨篷的工程量。在导航树中选择“自定义”→“自定义面”，在“构件列表”中选择“新建”→“新建自定义面”，在“属性编辑框”中输入相应的属性值，如图9.10所示。
图9.10
4）做法套用

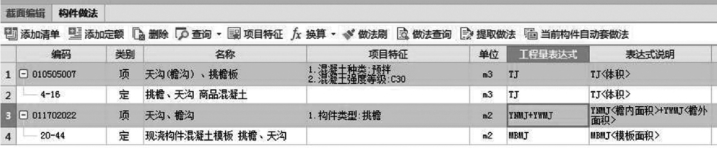

①挑檐的做法套用与现浇板有所不同，主要有以下几个方面，如图9.11所示。
图9.11
②雨篷的做法套用，如图9.12所示。
图9.12
5）挑檐、雨篷绘制
（1）直线绘制挑檐

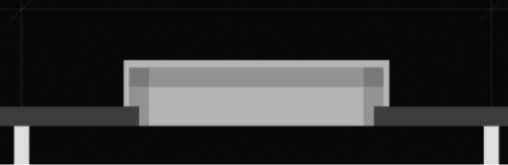

首先根据图纸尺寸做好辅助轴线，单击“直线”命令，再用鼠标左键单击起点与终点即可绘制挑檐，如图9.13所示。或者采用“Shift+左键”的方式进行偏移绘制直线。
图9.13
（2）直线绘制雨篷

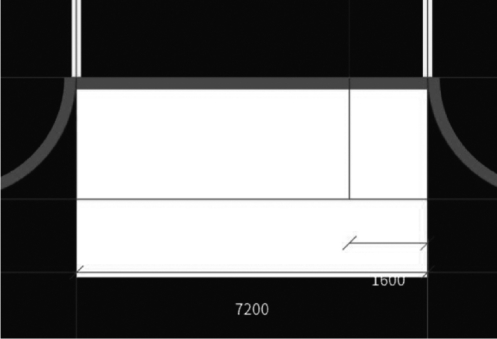

首先根据图纸尺寸做好辅助轴线，或者用“Shift+左键”的方法绘制雨篷，如图9.14所示。
图9.14
