一、概述
XML6127J系列客车电气系统采用CAN总线形式，能实时监测电气设备的工作状态，且有利于排除故障。该车型采用单线制、负极搭铁、电源电压为24V。
汽车电气系统可分为电源设备、用电设备和其他辅助设备三个部分。
（1）电源设备 电源设备指给用电设备产生、分配和传递电能的设备。它包括蓄电池和带调节器的交流发电机。对电源设备的要求主要是：在车辆的各种使用条件下，均能可靠地保证向用电设备供电。
1）带调节器的交流发电机是主电源，在汽车正常行驶过程中，向全车用电装置供电，包括给蓄电池充电。
2）蓄电池是辅助电源，它担负着发动机起动时的供电。发动机不工作或低转速运转时向用电设备供电；发电机输出电压大于蓄电池电压时，由发电机向用电设备供电；当用电设备的功率超过发电机所发出的功率时，蓄电池和发电机联合向用电设备供电，蓄电池放电后，发电机又向蓄电池充电，此时蓄电池变成了电能接受器。
（2）用电设备 用电设备主要包括总线控制模块、起动机、照明和光信号装置及其他用电设备。
1）总线控制模块需接通电源后，才能输入输出信号，以控制和监测电气负载。
2）起动机以蓄电池为能源，通过其内部直流电动机、传动系统和控制装置，使得起动机能够顺利地起动发动机。
3）汽车照明和光信号装置总称为汽车灯具，其作用是保证汽车的正常运行和保证汽车在夜间或雾中行驶的安全。汽车灯具按用途可以分为外部照明、内部照明和光信号装置三大类。其中外部照明装置包括前照灯、后照灯、前侧灯、雾灯等。内部照明装置包括厢灯、仪表灯、阅读灯、过道灯、踏步灯等。光信号装置包括前后转向灯、示宽灯、尾灯、制动灯和倒车灯等。
4）为了完善汽车的性能，整车上还装备了许多其他用电设备，主要有刮水器及洗涤装置、气动门、电喇叭及音响装置等。
①风窗玻璃上经常有泥浆、灰尘等，为了刮洗干净，用洗涤器配合刮水器将污垢洗刷掉。
②为实现乘客门的开闭自动化，方便操作，汽车上装备有气动车门。
③电喇叭是汽车上的声音信号装置，用以提醒行人和其他车辆的驾驶人注意。
④音响装置主要包括收放机、监视器等。
（3）辅助设备 为了更好地保证电器系统的工作可靠性和防止意外损坏电器设备，在电气系统中广泛应用了保险装置。主要包括前熔丝盒、插接器、熔断器和继电器等。

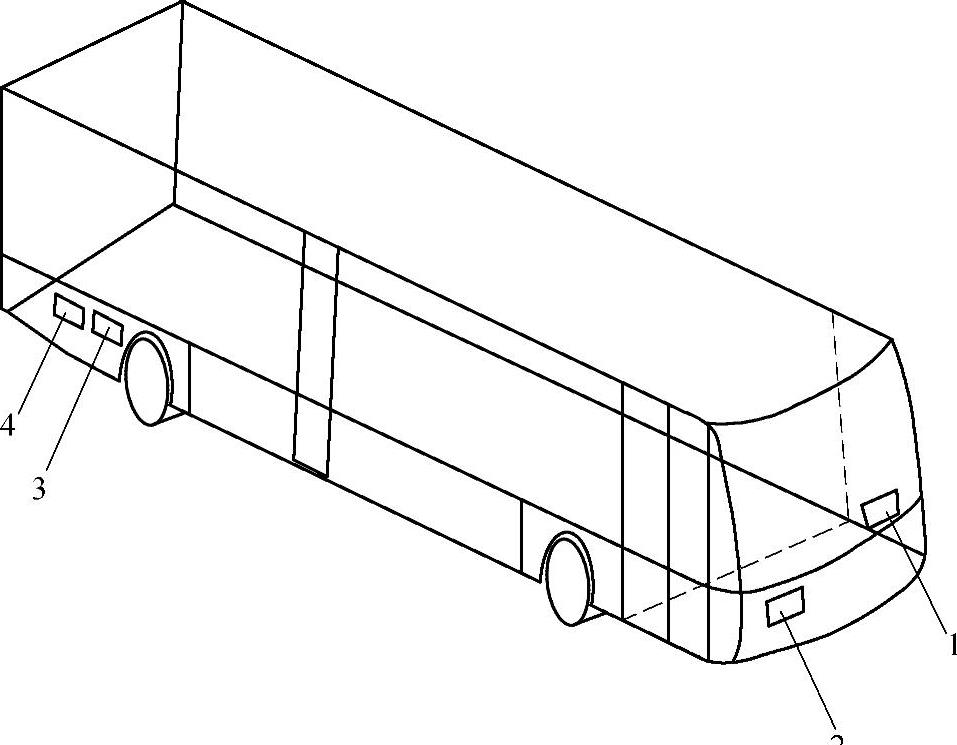

图3-50 CAN总线控制系统布置
1—仪表MultIC模块 2—前部IOU模块 3—中部IOU模块 4—后部IOU模块
